Barvanje cevovodov: razlike, namen, standardi

Sodobna inženirska, industrijska, mestna in druga komunikacija, njihova omrežja in sistemi so namenjeni prevozu različnih snovi, ki so nevarne za ljudi in okolje. Zato je bila tudi v času Sovjetske zveze razvita posebna listina GOST 14202 69 na barvi cevovodov, ki strogo ureja, kakšne barvne oznake in drugi znaki morajo osebju obvestiti o vsebini cevi, s katero naj delajo.

Varnost komunikacij

Namen

Omeniti je treba takoj, da ta zahteva nikakor ni priporočilo, poleg tega pa je neupoštevanje ali neizpolnjevanje zahtev za SNiP ustrezno strogo kaznovano z zakonom.

To ni zato, ker je nekdo hotel barvati ta svet z novimi svežimi barvami, ampak zato, ker bi morali v primeru nesreče, vzdrževanja ter drugih stikov in manipulacij z navedenimi predmeti reševalne službe, EMERCOM in druge posebne službe vedeti s katerimi snovmi se morajo ukvarjati, in katere ukrepe je treba uporabiti za zadrževanje in odpravljanje nevarnosti.

Prav tako je treba opozoriti, da cevovodi presegajo le vodo iz pipe, ogrevalne podlage in kanalizacijo.

Sodobna proizvodnja in kemična industrija že dolgo obdelujejo snovi, kot so:

• Gorljivi in ​​eksplozivni plini različnega izvora;
• Vnetljive in eksplozivne tekočine različnih vrst;
• Strupeni plini in tekočine;
• Pregreta para;
• Nasičena para;
• Snovi z visokim tlakom;
• Negorljivi plini in tekočine;
• Kisline, vključno dimljene in koncentrirane;
• Alkali različnih sestavin;
• Nevarne organske spojine;
• Vakuumski zrak;
• Vse snovi pod visokim pritiskom;
• Druge nevarne ali posebno pomembne snovi.

Bodite pozorni! Poleg neposredne nevarnosti, ki jo narekuje kemična sestava snovi, ki se prevaža, igra pomembno vlogo tudi temperatura (tako visoka kot nizka), kot tudi tlak in prostornina.

Samoumevno stanje se pojavi v primeru glavne prometne nesreče in uhajanja, požara ali druge nevarne dejavnosti prepeljane snovi, službe za ukrepanje ob izrednih dogodkih, reševalne službe, evakuacijske posadke in drugi udeleženci v nujnih primerih morajo biti v celoti obveščeni o naravi in ​​sestavi vir nevarnosti.

Posledice katastrofe lahko pokrivajo ne le lokalne, lokalne, okrožne, regionalne in celo nacionalne in svetovne lestvice. Ta okoliščina obravnavano temo obravnava na povsem drugačni ravni, pri tem pa družinski svet ne odloča o vprašanjih - naj bo barvo cenejša z lastnimi rokami ali poklicati slikarja.

To je nacionalni problem, ki je eden od najbolj nadzorovanih in odgovornih na ravni ministrstev in oddelkov različnih držav in njihovih sindikatov.

Bodite pozorni! Cen neskladnosti, ignoriranja, sabotaže ali nepravilnega izpolnjevanja zahtev za označevanje je življenje mnogih ljudi, celovitost infrastrukture, učinkovitost industrijskih in življenjskih podjetij v mestih, bolnišnicah in drugih pomembnih objektih, je stvar ohranjanja in varovanja naravnih objektov, vključno z edinstvenimi.

Skupine snovi in ​​ustrezne barve

V skladu z GOST 14202 69 je bilo odločeno razdeliti vse prepeljane snovi v deset razširjenih skupin, ki jih združujejo ene ali druge skupne lastnosti.

Tako so vse snovi v prvem približku razdeljene v naslednje skupine:

1. Voda (tehnična, pitna, odpadna);
2. Vodna para;
3. Zrak;
4. Gorljivi plini, vključno s tekočimi;
5. Negorljivi plini, vključno s tekočimi;
6. Različne kisline, vključno z dišenjem;
7. Alkalis;
8. Vnetljive tekočine;
9. Nevnetljive tekočine;
10. Druge snovi.

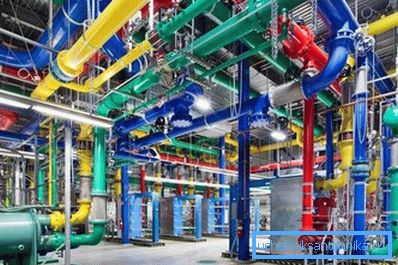

Nekatere barve ustrezajo tem povečanim skupinam snovi, ki kažejo na prisotnost ene ali druge kemične snovi v posodi:

Številka skupine	Transportirana snov	Ime barve

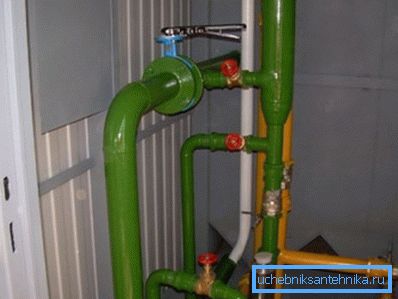

1	Voda	zelena
2	Steam	rdeča
3	Zrak	modra

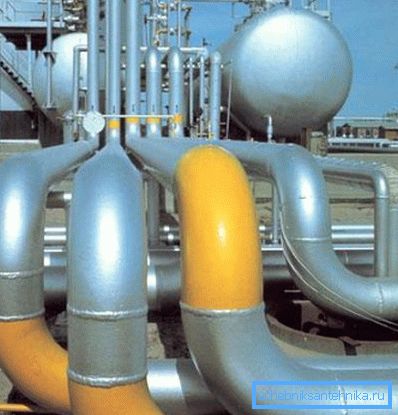

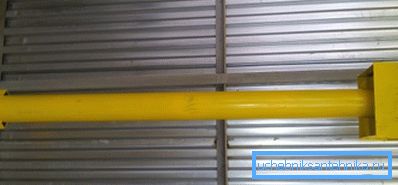

4.5	Gorljivi in ​​negorljivi plini	rumeno
6	Kisline	oranžna
7	Alkalis	vijolična
8.9	Gorljive in nevnetljive tekočine	rjava
0	Druge snovi	siva

Bodite pozorni! Poleg navedenih barv in predmetov morajo biti protipožarni sistemi in naprave barve v signalni rdeči barvi, ne glede na njihovo vsebino.

Metode barvnega premaza

Identifikacijska barva se nanese v neprekinjenem sloju na celotni površini ali v ločenih odsekih.

Način nanašanja barve se izbere na podlagi številnih premislekov:

• Lokacija predmeta;
• Premer cevi;
• Dolžina trupa;
• Število skupnih linij;
• Zahteve pravil industrijske varnosti in varnosti življenja v industriji;
• Zahteve glede industrijske higiene;
• Pogoji vidnosti in preglednosti zračnega okolja v objektu;
• Svetlobni pogoji predmeta sami;
• Udobje osebja;
• Splošna arhitekturna rešitev ali ansambel območja.

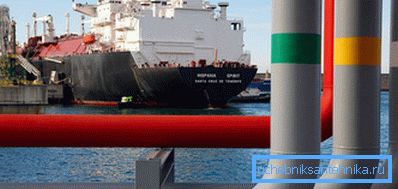

Če je koncentracija svetlih barv zaradi enega ali drugega razloga nesprejemljiva, pa tudi v delavnicah z velikim številom in dolžino komunikacij - označevanje poteka v oddelkih.

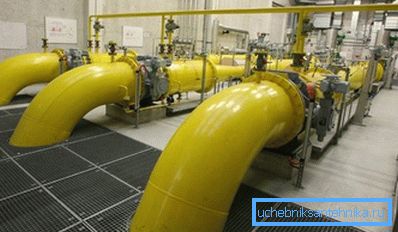

Če je število komunikacij majhno in njihova dolžina je majhna, poleg tega, če ne poslabša delovnih pogojev v delavnicah, je barvanje neprekinjeno.

Zunanji predmeti so prekriti z neprekinjenim slojem le ob upoštevanju vpliva na premaz sončnega sevanja in drugih vremenskih dejavnikov.

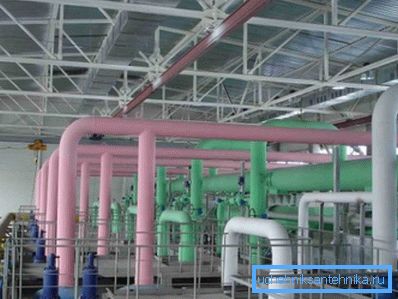

Če je premaz nameščen znotraj delavnic in proizvodnih površin, potem je v tem primeru preostala površina cevi običajno pobarvana v barvi sten prostora. Hkrati je uporaba dodatnih markirnih odtenkov za zapolnitev vrzeli strogo prepovedana.

Bodite pozorni! V primeru polaganja avtocest v neprehodnih kanalih ali brez kanala se na območjih inšpekcijskih komor in vodnjakov uporablja oznaka.

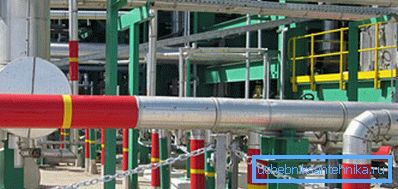

Drugo pomembno pravilo je, da se identifikacijske ploskve uporabljajo glede na lokalne značilnosti (vreme, podnebje, sončna aktivnost, vidljivost). Hkrati se nahajajo na najpomembnejših in najpomembnejših mestih - povezavah, vejah, na lokacijah izbora in instrumentacije, na točkah glavnih poti skozi stene in druge ovire, tla, predelne stene ter na vhodne in izhodne produkcijske objekte.

Bodite pozorni! Pogostost uporabe znotraj objektov in na prostoru zunanjih naprav je najmanj 10 metrov, na odprtih cevovodih in cevovodih - od 30 do 60 metrov, odvisno od pogojev terena.

Širina odsekov je neposredno odvisna od premera cevovoda. Za predmete s premerom do 300 mm - najmanj 1200 mm (štirimi premeri), za predmete s premerom več kot 300 mm - najmanj 600 mm (dva premera).

Če so dimenzije avtocest resnično velika - ali je mogoče vsaj uporabiti tla? obseg cevi glede izolacije.

Bodite pozorni! Navedena pravila uporabe in dimenzije morajo nujno ustrezati premerom cevovodov in cevovodov.

Nevarni predmeti

Tukaj GOST pusti le tri primarne barve:

1. rdeče - eksplozivno in vnetljivo, vnetljivo;
2. zeleno - nevtralno;
3. rumena - toksičnost, toksičnost, globok vakuum, zadušitev, radioaktivnost, sposobnost povzročanja kemičnih opeklin ali samo nevarno visokega tlaka.

Za cevi, ki vsebujejo snovi z večkratnimi dejavniki tveganja, je mogoče uporabiti več obročkov, to je lahko rdeči in rumeni obroč ob istem času.

Bodite pozorni! Cevovodi z globokim vakuumom, razen cevi za barvanje in obročki, morajo biti označeni z "Vacuum".

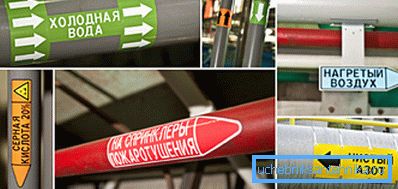

Poleg tega je kratko kemijsko ime snovi napisana na samih obročih in kaže smer gibanja. V okoliščinah običajnih in nujnih dogodkov je to izredno pomembno in vpliva na različne dejavnike, ki lahko vplivajo na življenja ljudi.

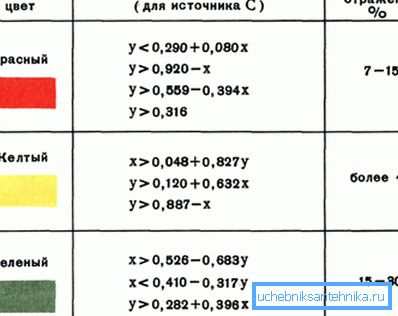

Za posebej nevarne predmete se med drugim uporabljajo tudi opozorilni znaki različnih vsebin, katerih barva, oblika in vsebina sta prav tako strogo regulirana in nameščena. Plošča mora imeti trikotno obliko, rumeno ozadje in črno grafiko.

Takšni znaki ali znaki običajno označujejo naslednje snovi:

• Močni otrovi;
• Eksplozivne spojine;
• Radioaktivne snovi;
• Druge posebno nevarne spojine in njihove zmesi, še posebej škodljive pri razprševanju.

Če indikacija ne vsebuje specifičnosti, je le klicaj na rumenem ozadju.

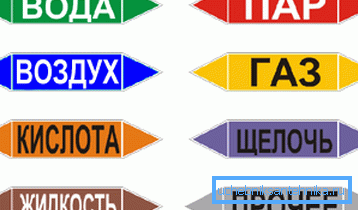

Uporabite tudi oznake, ki ne puščajo barve, ko pušča snov. Običajno vsebujejo navedbo vrste snovi in ​​smer gibanja medija označujejo z enim od ostrih koncev, včasih z dvostranskimi ščitniki.

Zaključek

Za zagotovitev normalnega delovanja in likvidacije nesreč sodobnih industrijskih in premičnih naprav je potreben prenos snovi po cevovodih. Zaradi varnosti so označeni po GOST in SNiP, kar je jasno prikazano v videoposnetku v tem članku.
