Brezšivna jeklena cev po gost 8732 78: izdelki za

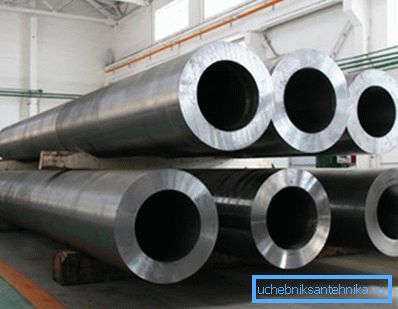

Brezšivne cevi z debelimi stenami iz jekla se najpogosteje uporabljajo za izdelavo komunikacij, ki imajo večjo obratovalno obremenitev. Zaradi tega je proizvodnja takšnih izdelkov urejena z velikim številom standardov, končni deli pa so podvrženi strogemu nadzoru kakovosti.

Spodaj bomo pregledali glavna zakonodajna priporočila v zvezi s postopkom izdelave brezšivnih cevi in ​​analizirali njihove operativne značilnosti.

Regulativni okvir

Osnovni standardi

Da bi zagotovili pravilno kakovost brezšivnih cevastih izdelkov, se vsa dela izvajajo v skladu s številnimi regulativnimi dokumenti. V spodnji tabeli bomo našteli tiste, katerih izvedba je trenutno najpomembnejša:

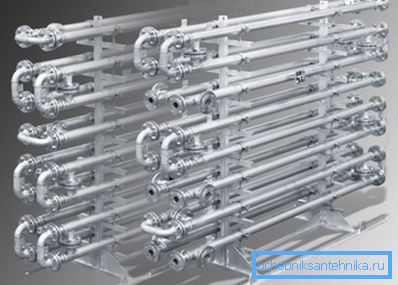

Poleg tega ločena priporočila urejajo proizvodnjo delov za:

• Cevi za gorivo in oljnice.
• Petrokemična in naftna industrija.
• Plinovodi in rafinerije.
• Industrijske komunikacije.
• Gospodinjski in industrijski plinovod.
• Vodovodni sistemi.
• Ladjedelništvo itd.

Za vsako od zgoraj navedenih panog obstaja natančno določen asortiman brezšivnih jeklenih cevi. Vendar pa so te informacije pomembne le za tiste, ki se profesionalno ukvarjajo z načrtovanjem in ureditvijo industrijskih kompleksov. Preučiti moramo nianse proizvodnje in glavne zahteve za cevovode po GOST.

Sorte izdelkov

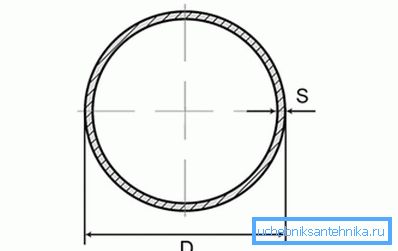

V odvisnosti od dimenzij izdelkov so hladno valjane brezšivne cevi razdeljene na naslednje vrste:

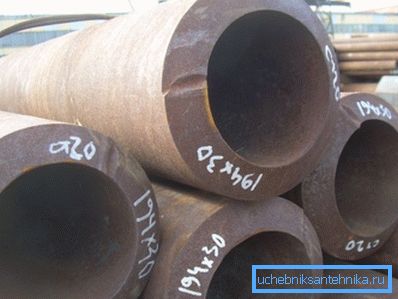

• Posebno debele stene - razmerje zunanjega premera do debeline stene je 6 ali manj.
• Debele stene - to razmerje je od 6 do 12,5.

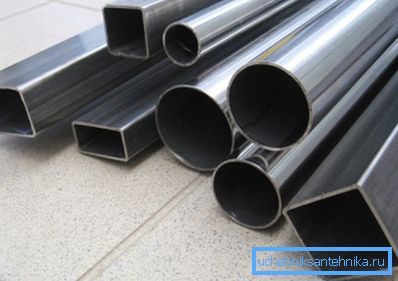

• Tanka stena - od 12,5 do 40.

Zagotavlja tudi razdelitev izdelkov v razrede glede na mehanske lastnosti in lastnosti delovanja:

Proizvodna tehnika

Vroča pot

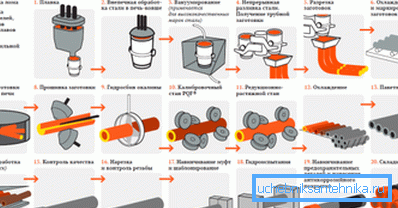

Navodila za izdelavo takšnih izdelkov vključujejo uporabo zapletene opreme, saj doma brezhibno cev, ki jo je treba opraviti, seveda ne bo delovala. Vendar pa mora vsak mojster imeti vsaj površno razumevanje materialov, s katerimi dela, zato vam priporočamo, da preučite diagrame poteka, opisane spodaj.

Začnimo opis z vročo tehnologijo:

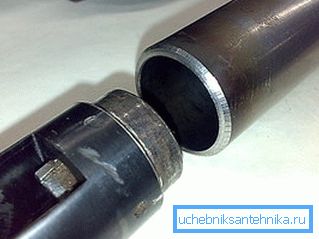

• Celulozna, kvadratna ali večplastna kovinska palica se uporablja kot prazno za izdelek.. Njegov material je lahko drugačen, najpogosteje pa iz nerjavečega jekla ustreznega razreda.
• Da bi olajšali nastanek primarne votline, obdelovanec segrejemo v peči. (temperatura mora biti višja od temperature, pri kateri pride do rekristalizacije izbranega jekla).

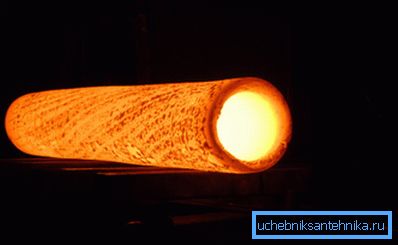

• Obliko se oblikuje - votlo valj. V ta namen je obdelovanec nameščen v prebodni mlin, kjer je kovina luknjana s pomočjo zelo močnega oprtega droga (firmware) s hkratnim valjanjem skozi merilne valje.

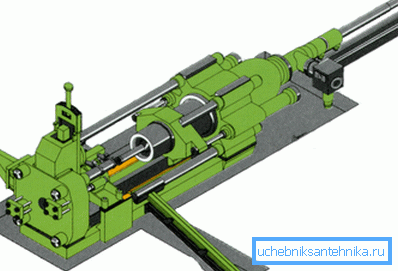

Bodite pozorni! Pri izdelavi cevi s širokim premerom ali izdelkov s precejšnjo debelino stene ne uporabljajo posebnih strojev, temveč se uporabljajo stiskalnice.

• Potem se žlica spusti iz podlage.. Najpogosteje se to opravi z uporabo hidrodinamične instalacije - v preprostem smislu se del obdeluje z vodnimi curki pod visokim pritiskom.
• Nadalje se lahko proizvod podvrže dodatnemu ogrevanju, vendar v nekaterih primerih material nima časa, da se ohladi, dokler se duktilnost ne izgubi., zato se slepo rezanje napaja v naslednjo operacijo.

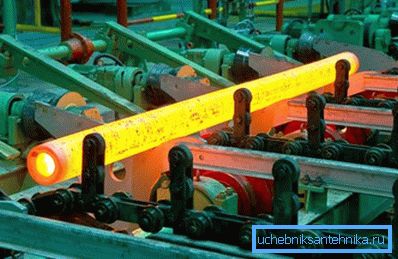

• Tukaj je najpomembnejši del obdelave na valjarni - kalibracija in raztezanje. Hkrati pa kaljeni jekleni zvitki dajejo cevi potrebno obliko in dimenzije. Največja debelina stene cevi, ki se lahko izvede s to tehniko, je 75 mm.
• Po zmanjšanju dimenzij izdelka na konstrukcijo, se deli ohladijo, nato pa se jih razreže na velikost, utrjevanje in kaljenje, če jih zagotavlja GOST.
• Utrjeni in kaljeni deli pridejo v stopnjo kontrole kakovosti, kjer se analizirajo njihove linearne dimenzije in merijo glavni kazalniki delovanja..

Nadaljnje zaporedje akcij je odvisno od namena uporabe končnih delov. V nekaterih primerih so v procesni verigi vključeni navoj, vijačenje cevnih rokavov in protikorozijska obdelava. Tako so izdelki bolj primerni za uporabo, vendar se njihova cena poveča.

Kul način

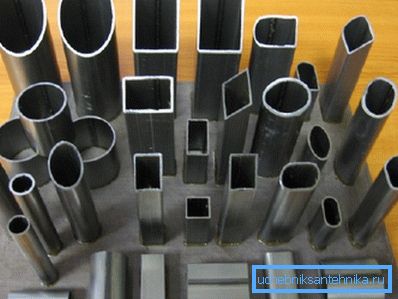

Brezšivna jeklena cev po GOST 8734 - 75 se proizvaja s tehnologijo hladne deformacije.

Tu je proizvodna shema nekoliko drugačna:

• Do trenutka strojne programske opreme naredimo vse, kar je enako kot pri vroče valjanih sortah cevi: segrejemo prazne bloke, oblikujemo rokav s pomočjo piercinga ali tiska itd.

• Potem se rokav ohladi v vodi s hkratnim odstranjevanjem kamna.
• Na naslednji stopnji se cev kalibrira s hladnim valjanjem. V tem primeru se valji raztegnejo in tanjšajo stene, dokler ne dosežejo velikosti, ki jo potrebujemo.
• Nadalje lahko izvedemo druge operacije, kot so žarjenje (toplotna obdelava), jedkanje s kislinami, bakrovanje, nanašanje zaščitnih lakov itd.

Cevi, ki so izdelane po metodi hladne deformacije, imajo lahko stene, ki niso debelejši od 24 mm.

Standardi proizvodnje

Zahteve za toplo valjane izdelke

GOST 8732-78, ki se nahaja v naslovu izdelka, ureja izdelavo cevi po metodi vročega dela.

V skladu s tem standardom veljajo za izdelke naslednje zahteve:

• Dolžina - od 4 do 12,5 m. Dolžina je lahko neizmerljiva in izmerjena.

Bodite pozorni! Dovoljeno je izdelovati izdelke z dimenzijami, ki so večkratne do dimenzionirane, pri dolžini 5 mm za vsak kos.

• Dovoljeno odstopanje od dimenzij konstrukcije je 10 mm za izdelke do 6 m in 15 mm za cevi dolžine 6 m.

Prav tako so regulirani mejni odkloni od zunanjega premera:

• Z nazivnim premerom do 50 mm - največ 0,5 mm navzgor ali navzdol.
• S premerom do 219 - 1 mm s konvencionalno natančnostjo in 0,8 - s povečanjem.
• Več kot 219 - 1,25 in 1 mm.

Kar zadeva odstopanja debeline stene, so odvisne tudi od premera in so lahko od 10 do 15% nominalne vrednosti.

Zahteve glede ukrivljenosti so naslednje:

• Za cevi z debelino stene do 2 cm - ne več kot 1,5 mm na 1 tekočem meter.
• Za izdelke od 2 do 3 cm - ne več kot 2 mm na 1 m.
• 3 cm in več - ne več kot 4 mm.

Razpon po GOST za brezšivne jeklene cevi vroče deformacije vključuje različne izdelke. V nadaljevanju predstavljamo le tiste, ki se najbolj aktivno uporabljajo:

Standardi za proizvodnjo hladnih cevi

Zahteve za cevi, ki jih proizvedejo ohlajeni zavoji, ureja GOST 8734 - 75:

• Izmerjena dolžina - od 4,5 do 9 m.
• Največji odmik v velikosti za cevi merjene dolžine je + 10 mm.
• Neizmerjena dolžina - od 1,5 do 11,5 m.
• Dodatek za rezani izdelek - 5 milimetrov.

Vhodni zunanji premer:

• Za cevi od 4 do 10 mm -0,15 mm navzgor ali navzdol.
• Za izdelke 10-30 - 0,3 mm.
• 30-50 - 0,4 mm.
• Več kot 50 - 0,8 mm.

Nadzor debeline sten se izvaja na podlagi takih podatkov:

• Cevi s steno 1 mm ali manj - dovoljeno odstopanje 0,12 mm.
• Stena 1-5 - ne več kot 10% nominalne debeline.
• Stena nad 5 - ne več kot 8%.

Tolerance za krivljenje so prav tako precej stroge:

• Za dele z odsekom od 4 do 8 mm - 3 mm na linearni meter.
• Za cevi do 10 mm - 2 mm na 1 m.
• Nad 10 mm - 1 mm na 1 m.

Kar zadeva obseg, je tudi zelo obsežen. Hkrati so skupine proizvodov z različno debelino stene jasno ločene:

Glavne prednosti in slabosti

Valjani izdelki, izdelani z uporabo brezšivne tehnologije, imajo številne operativne prednosti.

V nadaljevanju bomo analizirali tiste, ki so najbolj pomembni za mojstre, ki izvajajo komunikacijo z lastnimi rokami:

• Odsotnost zvara v delni steni se upravičeno šteje za njeno glavno prednost. Ker material ima monolitno strukturo, ne tvori območij notranjih stresov, ki bi lahko bili nevarni za celovitost izdelka. Torej se brezšivna cev precej izboljša s povečanim notranjim tlakom, kar učinkovito nadomešča tlake.

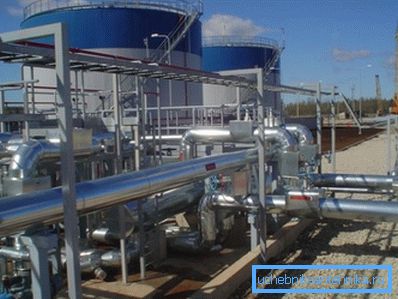

• Uporaba ogljikovih in visoko legiranih jekel prispeva k povečanju korozijske odpornosti. Takšne cevi dopuščajo celo dolgotrajen stik z agresivnimi kemikalijami, material stene pa ne izgubi lastnosti.

Bodite pozorni! To velja le, če je bil tehnološki proizvodni cikel organiziran v skladu z vsemi zahtevami GOST. Tako kakovost kaljenja, kaljenja in jedkanja delov pomembno vpliva na odpornost materiala na zunanje vplive.

• Uporaba jekla z dodatkom molibdena, kroma in drugih materialov prispeva k izboljšanju toplotne upornosti izdelka. Cevi se lahko spopadejo tudi z zelo močnim ogrevanjem, kar jim omogoča učinkovito uporabo pri ekstremnih temperaturah.

• Dodaten učinek povečanja toplotne upornosti je zmanjšanje temperaturne deformacije cevi: sistem se izkaže za precej stabilen, kar omogoča učinkovito izvedbo skrite namestitve, ne da bi se bojil uničenja cilja.
• Druga prednost je zelo obsežen asortiman. Zgornje tabele so podane z razmerjem premera cevi in ​​debeline stene, vendar je treba zapomniti, da vsebujejo le najbolj priljubljene velikosti. V praksi lahko najdete cev za skoraj vse dele.

Kar zadeva minuse, so zelo pogojne:

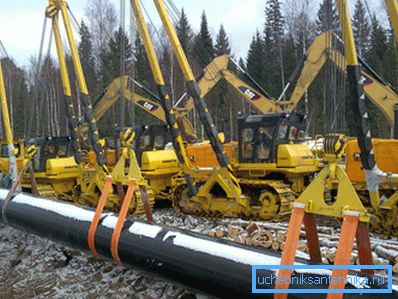

• Prvič, za izdelke z debelimi stenami, za katere je pogosto značilna velika masa. To oblikuje precej določene omejitve oblikovalca, saj morajo nosilne lastnosti konstrukcije obvladovati obremenitev.
• Drugič, fleksibilnost večine cevi je zelo nizka. Običajno to ne povzroča težav, toda pri nameščanju cevovoda ali popravljanju se lahko pojavijo težave z namestitvijo šob v težko dostopnih območjih. Tovrstne težave se običajno rešijo v fazi načrtovanja.
• Nazadnje tudi vprašanje stroškov izdelkov ni mogoče imenovati nedvoumno. Visokokakovostne brezšivne cevi so precej dragi materiali, vendar pogosto zahteve po zmogljivosti ne dopuščajo izbire: kupiti jih moramo. Po drugi strani pa visoki stroški nadomestijo zanesljivost in trpežnost.

Zaključek

Strogo je treba upoštevati GOST za brezšivne jeklene cevi hladnega in vročega valjanja. Samo v tem primeru bodo proizvodi izpolnjevali visoke standarde kakovosti in se lahko spopadli z visokimi obratovalnimi obremenitvami. Videoposnetek v tem članku vsebuje številne dodatne informacije o teh izdelkih, tako da morajo obrtniki, ki delajo s cevovodi, skrbno preučiti.
