Cev za električne napeljave: namestite varno komunikacijo

Plastične in kovinske cevi za električne napeljave se uporabljajo skoraj povsod. Vendar pa se ta način vgradnje najpogosteje uporablja pri oblikovanju električnega omrežja v hiši, nosilne stene in predelne stene pa so izdelane iz vnetljivih materialov. Tukaj je glavna naloga zaščita pred vžigom in uporaba cevastih kanalov nam daje možnost, da to zaščito zagotovimo v celoti.

Spodaj bomo pojasnili, zakaj je mogoče uporabiti polaganje žic v različnih ceveh in katere materiale je bolje uporabiti za te namene.

Nasveti za skrito montažo

Potreba po uporabi cevastih zaprtih kanalov za polaganje kablov v stenah, pod tlemi in stropu je razložena s takimi premisleki:

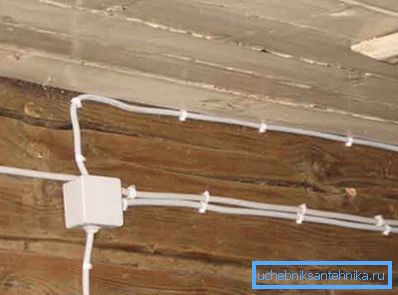

• Glavna stvar v tem primeru je seveda skladnost s požarno varnostnimi zahtevami. V lesenih hišah in v gradnjah, ki jih postavlja panelna tehnologija z vnetljivo izolacijo v debelini sten, je treba vse žice položiti v jeklene ali v plastične ognjevzdržne primere.
• Drugič, cevi za električno napeljavo v leseni hiši ščitijo vodnike pred poškodbami zaradi strukturnega krčenja zaradi naravnega sušenja lesa.

Bodite pozorni! To velja še posebej za vozlišča vozlišča, ker na teh točkah neenakomerna obremenitev deluje na tesno razmaknjenih področjih vodnika.

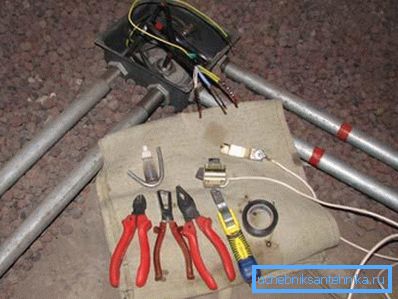

• Tretjič, če je kabel postavljen pod tla, jeklena ali togasta plastična cev ščiti pred poškodbami zaradi obratovalnih obremenitev.

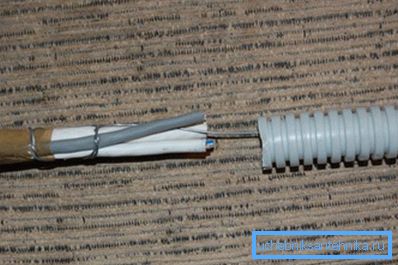

• Končno, ta tehnika montaže olajša spreminjanje prevodnikov. PVC cev za električno napeljavo z izhodom v spojno omarico je zelo priročna za vzdrževanje, in če nismo preveč leni in barvno označeni vodniki, potem težave sploh ne bi nastale.

Kot lahko vidite, so argumenti v korist uporabe teh podatkov dovolj. Določene modele lahko prevzemamo le v skladu z značilnostmi njihovega delovanja.

Izbira cevi

Plastične sorte

Praviloma se za namestitev skritega ožičenja v debelini sten in včasih na njihovi površini uporabljajo plastični ali kovinski kabelski kanali. Vse uporabljene sorte imajo prednosti in slabosti, spodaj pa jih bomo podrobno analizirali.

Najpogostejši so danes plastični modeli.

Za njihovo izdelavo se uporablja polivinil klorid (PVC), kot tudi visoki in nizki tlak polietilen (LDPE / HDPE).

• Polivinilkloridni izdelki so na voljo v precej širokem razponu.. Glavna masa je sestavljena iz kanalov s premerom od 16 do 60 mm, v nekaterih primerih pa lahko uporabimo debelejše cevi. Za njih je značilna cenovna cena, ki skupaj z dobrimi kazalniki moči in toplotne odpornosti zelo priljubljena.
• HDPE cev za električno ožičenje se lahko uporablja tudi pri zaključevanju prostorov s stenami iz vnetljivih materialov (les, plastični ovoj itd.). Polietilenske površine so precej gladke, kar olajša zamenjavo vodnikov.

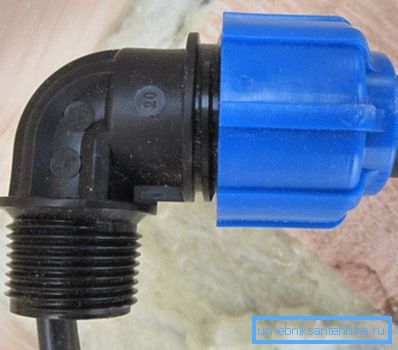

• Standardni vodovodni pribor se običajno uporablja za namestitev takšnih izdelkov.. Dejstvo, da tesnjenje spojev ni nujno v skladu z zahtevami, bistveno pospeši proces montaže: plastična cev se odlično poveže s koleno ali križnim delom z vtičnico in gumijastim manšetom.

Glavne prednosti tehnoloških polimernih cevi so njihova majhna masa, odpornost na korozijo in zadostna trdnost v večini situacij. Poleg tega sta polietilen in PVC dielektriki, saj se lahko kabelski kanal varno šteje za eno od izolacijskih vezij.

Jekleni izdelki

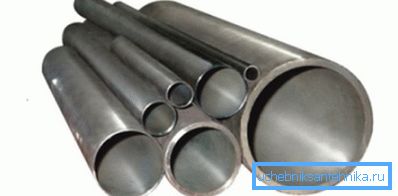

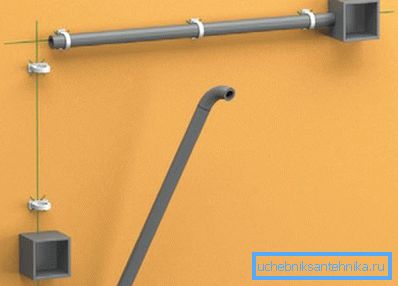

Za razliko od plastike imajo jeklene cevi znatno maso, hkrati pa jih karakterizira najvišja moč. Poleg tega navodila za požarno varnost močno priporočajo uporabo jeklene cevi pri polaganju žic v lesenih zgradbah.

Pri izbiri in namestitvi teh izdelkov je treba upoštevati številna preprosta pravila:

• Premer cevi mora zagotavljati prosto vodenje vseh kablov brez tesnjenja izolacijskih plaščev.
• Pregibi in zavoji cevnega kabla so izdelani tako, da preprečujejo nastanek žic.

Bodite pozorni! Optimalni kot vrtenja - 90⁰. Če na mestu morate narediti dve ali več krivin, dolžina kanala ne sme presegati 5m.

• Notranja površina cevi mora biti gladka, brez štrlečih zvara in bruhov.
• Da bi zmanjšali tveganje za korozijo, je treba postaviti cevi z rahlim pristranskostjo proti razdelilni plošči.

Vendar je v tem primeru glavna stvar zagotoviti električno varnost: jeklo je dober prevodnik, ker morajo biti vsi kanali ozemljeni, stanje izolacije žic pa je treba skrbno spremljati.

Baker in medenina

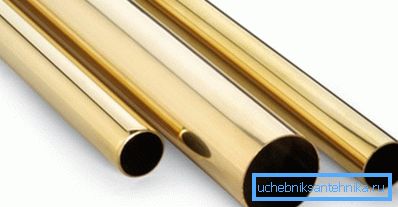

Tanka stena bakra / medenine cevi je odlična izbira tako za skrito namestitev kot za montažo žic na steno.

Ta rešitev je nekaj prednosti:

• Prvič, niti baker niti medenina ni tako občutljiva za takšno aktivno korozijo kot jekleni izdelki. Seveda sčasoma na površini nastane plast patina, vendar le malo poslabša lastnosti delovanja kanala.
• Drugič, širok izbor pribora vam omogoča, da naredite lastno ročno delo zelo hitro. Cevi s tankimi stenami se na splošno lahko upogibajo do želenega polmera.

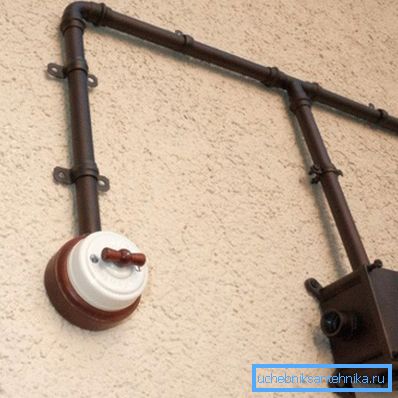

• Nazadnje so cevi iz bakra ali medenine, ki so nameščene odprto in previdno polirani, lahko prava dekoracija notranjosti, zasnovana v starinskem slogu.

Vendar ta rešitev še vedno ni univerzalna:

• Prvič, te kovine imajo dobro toplotno prevodnost, zato jih je treba oddaljiti od grelnih cevi. V nasprotnem primeru obstaja nevarnost pregrevanja ožičenja in celo topljenja izolacije.
• Drugič, tanke stene ne zagotavljajo zanesljive zaščite pred mehanskimi poškodbami: tako jeklena kot celo visokokakovostne plastične cevi bodo močnejše od bakrenega kanala.
• Ni treba govoriti o stroških takih odločitev bodisi: če iščete gospodarsko možnost, potem vam niti baker niti medenina zagotovo ne bodo ustrezali.

Tehnološka povezava

Zgoraj smo upoštevali uporabo navadnih cevi za naše namene. Vendar pa obstaja možnost, ki je posebej prilagojena za polaganje kablov v debelini stene.

To je valovita cev, ki je lahko izdelana iz različnih materialov:

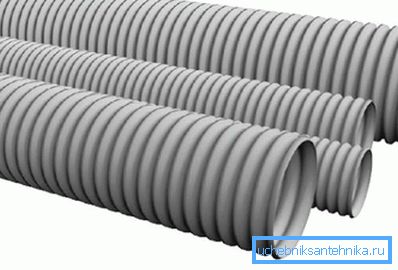

• Valoviti PVC, HDPE ali LDPE ima vse prednosti plastike. Njegova rebrasta površina znatno poveča mehansko odpornost celotne konstrukcije.

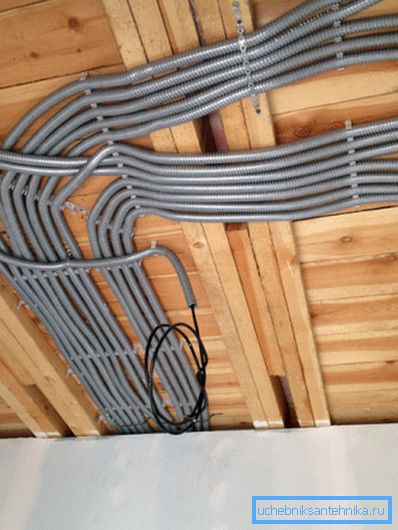

• Možnost upogibanja kanalov brez posebnih orodij močno olajša in pospešuje ožičenje kompleksnih konfiguracij.
• Širok nabor premerov omogoča izbiro optimalnega kanala v prečnem prerezu za posamezne prevodnike in celotne sisteme.
• Končno je valovita kovinska cev odlična zaščita pred ognjem. Čeprav, če sem iskren, so sodobni polimeri v tem parametru samo nekoliko slabši od kovine.

Zaključek

Pri razporejanju skritih komunikacij se lahko uporabijo najbolj različne cevi za polaganje električne napeljave. In če so bili za to že prej uporabljeni samo izdelki iz jekla (izredno redko - baker), so odlična alternativa danes, gladki in valoviti modeli iz polimerov ali kovinskih polimernih kompozitov.

Videoposnetek v tem članku vsebuje številne dodatne informacije o teh izdelkih: najprej bodo zanimivi za začetnike električarjev, vendar pa lahko strokovnjak tudi sama poišče nekaj novega.
