Cev za kotel - proizvodnja in montaža

Pri nameščanju grelnega kotla je pomembna točka namestitev dimnika in ne glede na to, ali grelec deluje na trdo gorivo ali na plin. Varnost ogrevalnega sistema in njegova učinkovitost sta odvisna predvsem od tega. V tem članku razmišljamo, kako narediti cev za kotlovnico in opraviti njegovo namestitev.

Proizvodnja cevi

Osnovne zahteve

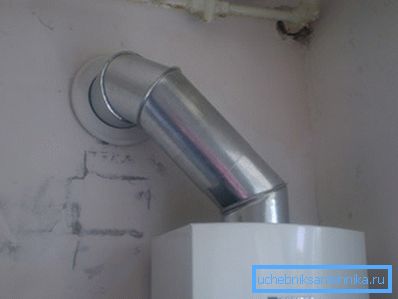

Prisotnost izpušnega kanala je eden od najpomembnejših pogojev za uporabo kotla. Potrebno je umikanje strupenih proizvodov zgorevanja na zunaj. Povedati je treba, da je takšna cev praviloma opremljena s kotelom, vendar je v nekaterih primerih morda treba to narediti neodvisno, na primer to je lahko posledica konfiguracije prostorov.

Strukture izdelave ni težko izdelati, najpomembnejše je, da izpolnjuje določene zahteve, ki jih bomo upoštevali spodaj:

• Dimnik mora biti negorljiv..
• Najmanjši prerez dimnika mora biti najmanj 250x250 mm. Premer se izračuna glede na površino kotlovnega dimnika;
• Spoji konstrukcijskih elementov morajo biti zapečateni.. Tesnjenje naravno izvajajo negorljivi materiali.
• Če je zasnova sestavljena iz več delov, je treba vsak zgornji del dati na dno.

Poznavanje teh pravil ni težko opraviti dimnika ali dimnika, edino, kar morate odločiti o materialu za njegovo izdelavo.

Materiali

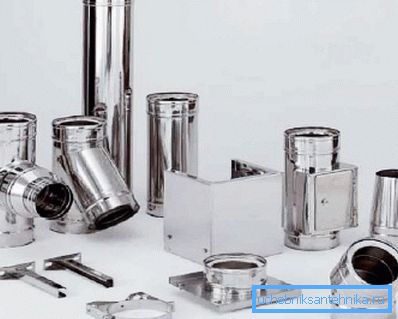

Ne tako dolgo nazaj so bili dimniki v glavnem narejeni iz opeke, vendar se je v zadnjem času pojavilo veliko drugih možnosti. Naslednje, menimo, da so najpogostejši:

Proizvodnja

Dejstvo je, da je proizvodnja dimnika priprava cevi, ki se nato sestavi v en sam sistem. Zato je v tej fazi potrebno izmeriti dolžino cevi in ​​jih izrezati. Po tem lahko nadaljujete z namestitvijo.

Montaža cevi

Osnovne zahteve

Obstajajo številne pomembne zahteve za vgradnjo dimnikov in dimnikov:

• Kanal dimnika je treba postaviti navpično (najvišji odmik je dovoljen ne več kot 30 stopinj na meter) in ga ne smemo zožiti in razširjati po svoji dolžini.
• Cev se mora dvigniti nad greben hiše, kar bo preprečilo puščanje zraka in zagotovilo visokokakovostno odvajanje dima. Višina je odvisna od lokacije dimnika:

• Če je streha ravna, se cev dvigne nad enim meterom;
• Pri odstranjevanju konstrukcije z grebena na meter, mora biti višina nad njo najmanj 0,5 m.
• Pri odstranjevanju cevi 2-3 metre od grebena ga lahko nastavite z njim.
• Če je streha v bližini višje stavbe, mora dimnik dvigniti nad njegovo streho.

Upoštevati je treba tudi, da je najmanjša višina cevi za kotel na trdno gorivo ali plin 5 metrov.

• V prisotnosti ovinkov dolžina vodoravnih odsekov ne sme preseči enega metra.

Bodite pozorni! Če je dimnik dvignjen več kot 1,5 metra nad streho, ga je treba pritrditi z zavihki.

Poti

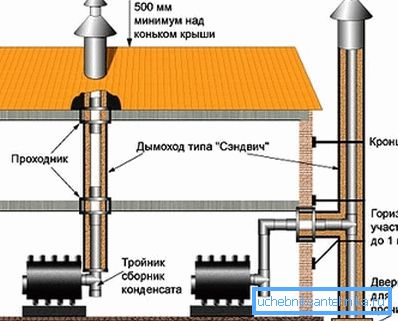

Vse vrste dimnikov za kotle so razdeljene na dve vrsti:

• Zunaj - skozi steno ali okno, ki gleda na ulico, in nato skozi zunanjo steno.

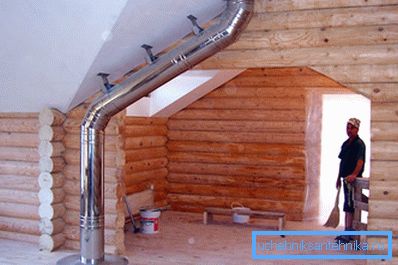

• Notranji - glavni del objekta je v hiši. Izstopite na ulico prek prekrivanja podstrešja in strešne kritine.

V vsakem primeru je najtežji trenutek namestitve prehodna naprava. Dejstvo je, da dimnik ne sme biti v bližini gorljivih materialov (razdalja 13-25 centimetrov), ker se ogreva na visoko temperaturo, kar velja še posebej za kotle na trda goriva. Hkrati pa mora biti prehodna enota neprepustna.

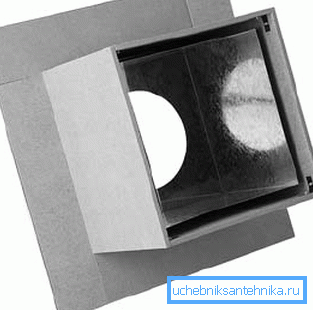

Da bi rešili ta problem, se običajno uporablja kanal, ki se imenuje tudi feedthrough. Ta konstrukcija je lahko izdelana iz jekla ali minerita. Prostor med škatlo in cevjo je napolnjen z izolacijskim materialom - lahko je mineralna volna, ekspandirana gline ali celo pesek.

Za tesnjenje prehoda skozi streho z uporabo posebne oblike s predpasniki. Tesnilni spoji se izvajajo s toplotno odpornim tesnilnim materialom. Stenski profil, ki je sosednji cevi in ​​strehi, je običajno izdelan iz bakra, jekla ali pocinkanega.

Postopek namestitve

Vgradnja cevi v ogrevalni kotel se izvaja po naslednjem vrstnem redu:

• Prva stvar, ki jo morate storiti, je markup na stropu, v skladu z velikostjo prehodnega profila in izrezano luknjo v stropu želene velikosti.
• Nato se v luknjo vstavi prehodna škatla.

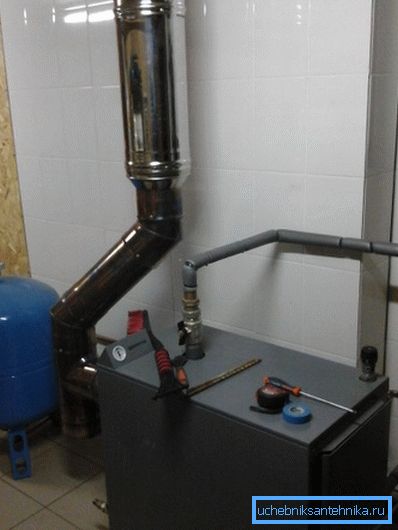

• Nato potegnete cev preko priključne cevi in ​​priključite na izstopno cev kotla. Tako toplotna cev kotla dobi tesno nadaljevanje v obliki dimnika. Spoj je zaprt z azbestnim vrvico.
• Po tem namestite vrata dostopa v strešno kritino. V ta namen je mogoče izvesti poseben sistem fuga.
• Na koncu dela se zunanja cev vodi skozi priključno cev in je priključena na cev notranjega dela dimnika.

Tukaj, morda, celotna kratka navodila za namestitev dimnika. Po vgradnji mora biti struktura izolirana in na njej pritrjen odvodnik isker.

Toplotna izolacija

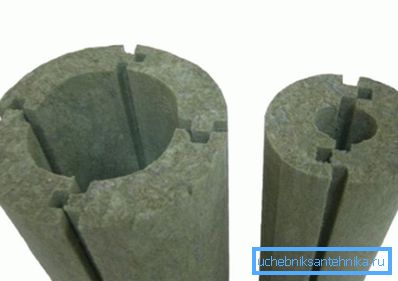

Obvezni element dimnika je toplotna izolacija. Preprečuje nastanek kondenzacije. Ker je izolacijski material uporabil mineralno volno, ki je preprosto ovijal okoli cevi.

Toplotni izolator mora biti zaščiten z ohišjem, običajno je izdelan iz pocinkanega jekla.

Nasvet! Da ne bi izvajali toplotne izolacije cevi, je mogoče izdelati dimnik posebnih sendvičev, ki imajo na začetku dva stena. Med stenami je toplotni izolator.

Glavne napake

Bolj pogosto vsi začetniki pri gradnji cevi kotla naredijo naslednje napake z lastnimi rokami:

• Uporabljajte materiale, ki niso primerni za dimnik (azbest, aluminij).
• Med vgradnjo omogočajo dimniku, da pride v stik s stropom ali streho, kar vodi do nabiranja ali celo ognja materialov (velja za kotle na trda goriva).
• Nezadostno zapečatene cevne povezave, ki vodijo v prodiranje dima v prostor. Lahko je škodljivo za zdravje.
• Nezadostna toplotna izolacija strukture - tudi zaledenitev plinske kotlovne cevi je lahko posledica tega, še posebej, kadar se kotel občasno uporablja, na primer pri koči.

Oskrba dimnika

Da bi se dimnik lahko učinkovito spopadal z nalogo in čim zdržal, je potrebno občasno opravljati vzdrževanje:

• Pred vsako ogrevalno sezono je potrebno pregledati strukturo za rjo, razpoke ali druge napake, ki lahko privedejo do depresuriranja sistema in prodiranja produktov izgorevanja v prostor.

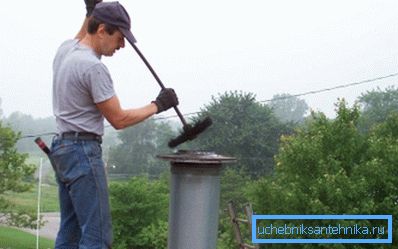

• Če kotel deluje na trdo gorivo, je treba sistem čistiti vsako leto, sicer se ne bo le zmanjšala njena zmogljivost, ampak tudi verjetnost vžiga saj. Ni nujno, da se mehansko čiščenje opravi, postopek se lahko izvede s sežiganjem posebnih kemičnih spojin v kotlu.

Bodite pozorni! Za inšpekcijo ni potreben samo dimnik, ampak vsi drugi elementi sistema. To bo omogočilo čas, da poiščete in odpravite težavo. Na primer, če kotel vre in so cevi hladne, najverjetneje ne deluje črpalka ali je filter zamašen.

Tukaj so morda vse glavne točke izdelave in montaže cevi za kotle.

Zaključek

Kotlovska dimnjaka zahteva odgovoren pristop, saj je varnost vseh stanovalcev v hiši odvisna od tega. Poleg tega bo skladnost z vsemi zgornjimi standardi izboljšala učinkovitost sistema.

V zvezi s tehnično stranjo vprašanja, nato naredite dimnik in samostojno izvajajo namestitev pod močjo vsakega domačega mojstra. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
