Cev za vodo in plin: daljinski upravljalnik in realne
Kaj je ta parameter - daljinski upravljalnik? Kako se primerja z dejanskimi velikostmi cevi? Kaj je uvedeno za in v katerih enotah se lahko meri? Kakšne vrednote lahko sprejme? V članku bomo poskušali odgovoriti na ta vprašanja.
Kaj je to?
Daljinski upravljalnik (nominalni ali nominalni premer, nazivni prehod) je parameter, ki označuje združljivost cevi in fitingov zanje. Na primer, katera koli cev DN25 bo združljiva z kotom ali sklopko istega pogojnega prehoda.
Čeprav je pogojni prehod približno enak notranjemu premeru v milimetrih, se navadno daje brez navedbe nobenih enot. To pomeni, da bo ime cevi DU40 pravilno, vendar DN 50 mm - ne.
Opomba: možno je natančno ujemanje med pogojnim prehodom in dejanskim notranjim premerom, vendar je bolj naključje kot pravilo. Dimenzije cevi DN 65 ali 100 urejajo veljavni GOST; vendar en pogojni odsek ustreza enemu zunanjemu premeru in več vrednostim debeline stene, ki bo očitno dal nekaj sprememb v notranjih premerih.

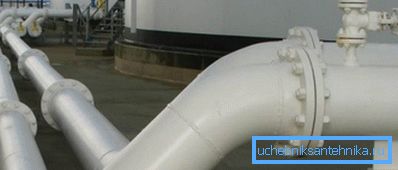

Popoln seznam pogojnih prehodov je v GOST 28338-89. Zagotavlja vrsto vrednosti od 2,5 do 4000. Ker pa nas predvsem zanimajo vodovodni cevovodi, se bomo v prihodnje omejili na jeklene cevi za vodo in plin, izdelane po GOST 3262-75; njihova največja daljinska kontrola je omejena na 150.
Koristno je vedeti, da je tabela vrednosti pogojnega prehoda izbrana tako, da vsaka naslednja velikost poveča zmogljivost plinovoda za 60-100%. Kot se spominjamo iz fizike, je sorazmerna presečnemu področju, ki raste po kvadratu premera.
Palci in rezbarije
Ob nevarnosti, da bi bralca zmedli še več, moramo omeniti še eno dejstvo glede velikosti cevovodov. Po ruskih standardih je merska enota za premer cevi milimetra.
V primeru DM je ni določeno, temveč implicitno; Vendar pa se za vodo in plinovod, skupaj z nekaj abstraktnim pogojnim prehodom, uporablja angleški palec. Torej, cev DN20 pogosto imenujemo 3/4 palca, cev DN32 pa 1 1/4.
Sklic: angleški palec je 2,54 cm.
Pri tej preprosti konverzija palcev v metrični merilni sistem nas bo pripeljalo do nepričakovanega odkritja.
V skladu z GOST 3262-75 morajo dimenzije cevi DU15 ustrezati naslednjim vrednostim:
- Zunanji premer - 21.3.
- Debelina stene je 2,5, 2,8 ali 3,2, odvisno od tega, katera vrsta izdelka pripada (lahko je lahka, navadna in okrepljena). V skladu s tem bo enostaven izraćun dal notranji premer 16,3, 15,7 ali 14,9 mm.
Medtem, 1/2 palca je 12,7 mm. Torej, kaj pomeni ime pol-inch cevi? Samo na njej je mogoče rezati rezanje cevi ustrezne velikosti.
Navajamo nekaj vrednosti velikosti, ki se pogosto uporabljajo pri namestitvi navojev cevi za sanitarno opremo.
| Velikost cevi (palcev) | Zunanji premer (greben, mm) | Notranji premer (na koritih, mm) |
| 1/2 | 20,956 | 18.636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33.250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Vendar se vrnemo k vodovodnim cevovodom. Da bi ugotovili, kakšne so dimenzije cevi DU20 ali kakšen je zunanji premer cevi DU50, je dovolj natančno preučiti GOST 3262-75, v skladu s katerim so izdelani.
Dimenzije
| Pogojno prehod | Zunanji premer | Debelina stene cevi | ||
| Pljuča | Pogosto | Amplified | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Tukaj je popoln seznam standardnih velikosti, ki jih opisuje standard. Če želite izvedeti, na primer, o vseh velikostih cevi DU40, ga je mogoče najti v tabeli.
Bodite pozorni! Notranji premer je enak razliki med zunanjim premerom in debelino dvojne stene. Za lahki DU40 bo 48 - (3 x 2) = 42 mm.
Druge zahteve
Standard ne vsebuje samo palete proizvedenih izdelkov po njej.
Ima številne proizvodne zahteve.

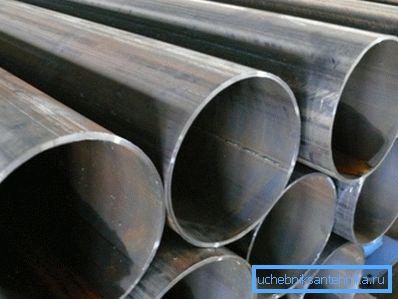

- Vse VGP cevi so elektrolizirane, to pomeni, da se jih proizvaja z valjanjem ravne gredice in nato z varjenjem vzdolžnega šiva.
- V okviru standarda se lahko proizvajajo tako brez premazov, ki so odporni proti koroziji in pocinkane.
Koristno: cena slednjih je višja za približno 50%.
- Delovni hidravlični tlak mora biti najmanj 25 kgf / cm2 za lahke in običajne izdelke ter 32 kgf / cm2 za ojačene.
- Dolžina ravnih segmentov je od 4 do 12 metrov.. V skladu z GOST lahko dobimo neizmerjene, dimenzijske in večdimenzionalne dolžine; v slednjem primeru se za vsak kos naredi dodatek 5 mm.
Koristne stvari
Končno, dajmo nekaj koristnega nasveta lastniku hiše ali stanovanja, ki bo z roko postavil vodovod ali ogrevalni sistem.
- Črno jeklo je smiselno uporabljati le pri ogrevanju. In potem, če ogrevalni sistem ni ponastavljen za poletje: kontraindicirana je kombinacija vlažnosti in dostopa zraka.

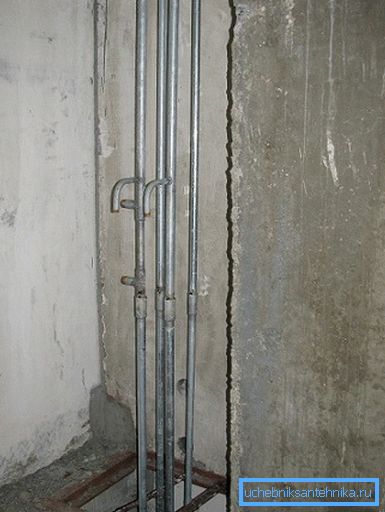

- Pocinkana je izključno na niti. Navodilo je povezano z dejstvom, da cinkani premaz na varjenih sklepih.

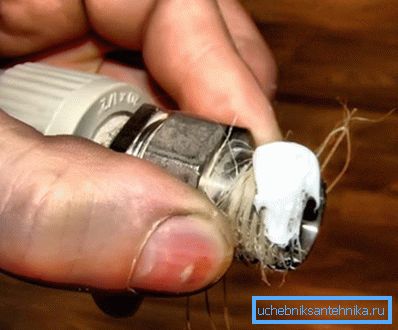

- Za tesnjenje navojnih povezav lažje in ceneje uporabljate lan z barvo. Lan je poceni, a gnilo; barva v celoti rešuje ta problem.
Zaključek
Upamo, da mu bo material, ki ga bralcu nudi, pomagal pri orientaciji na standardne velikosti jeklenih cevi na trgu. Kot vedno, dodatne informacije najdete v videoposnetku v tem članku. Uspehi!
