Cevi za ogrevanje: pregled 3 možnosti za ureditev

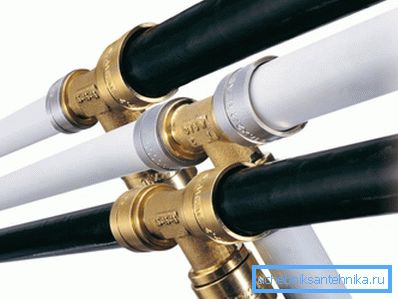

Za izgradnjo sistema ogrevanja vode potrebujete močan ogrevalni kotel in visokokakovostne radiatorje. Vendar niso nič manj pomembne cevi za ogrevanje, ki služijo za prenos hladila in povezovanje vseh potrebnih elementov v eno samo omrežje.

Navodila za izbiro najustreznejših delov so predstavljena v nadaljevanju.

Zahteve

Preden odgovorimo na vprašanje, katere cevi je treba uporabiti za ogrevanje, je treba določiti najpomembnejše tehnične značilnosti delov, ki jih je treba pri nakupu upoštevati.

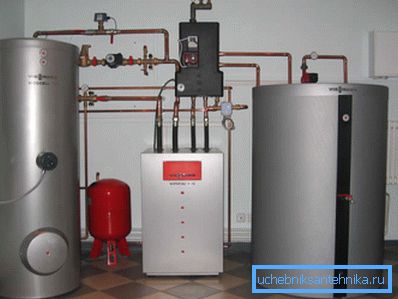

Torej, cevovodi in pribor, ki se uporabljajo za ogrevanje vode, morajo izpolnjevati naslednje zahteve:

Bodite pozorni! Zgoraj niso merila za izbiro cevi. Zlasti ne pozabite pravilno izbrati velikosti delov (sicer se šobe za akumulatorje in kotle preprosto ne dotikajo cevovodov). Pomemben vpliv na nabavno ceno in ima proizvajalca.

Na primer, češki izdelki Ecoplast imajo odlične lastnosti in povsem dostopne stroške. No in zadnja - enostavnost namestitve z rokami. Jeklene cevi, čeprav so trpežni, a prilagodljivi deli polimerov, so veliko lažje za vožnjo skozi sobe in pristanišče med seboj.

Da bi vam olajšali odločitev, katere cevi so potrebne za ogrevalni sistem, bomo nekatere možnosti podrobneje preučili.

Sorte izdelkov

Možnost 1. Iz jekla

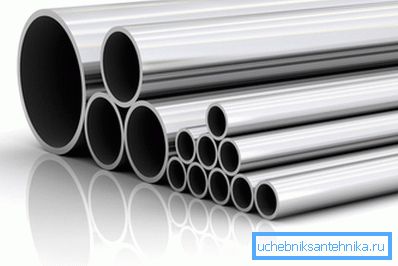

Cevi iz navadnega ogljikovega jekla že dolgo uporabljajo za izdelavo vodovodnih in ogrevalnih sistemov.

To je posledica dveh lastnosti:

• največja trdnost - deli vzdržijo notranji tlak vode, ki presega 20 atmosfer in ne zruši od zunanjih in notranjih fizičnih učinkov, vključno s šokom;
• Odlična toplotna odpornost - cevi bodo ohranile svojo celovitost, tudi če se voda preliva nad njimi s temperaturo več kot 150 stopinj Celzija.

Bodite pozorni! Te številke so samo za usmerjanje. Če namestite jeklene cevi v ogrevalni sistem, to ne pomeni, da bo inženirska mreža vzdržala take obremenitve. Šibka povezava je lahko šobe, pipe, črpalke, filtri in tako naprej.

Po drugi strani pa se uporaba takih delov postopno opušča, saj ima skupaj s prednostmi tudi nekaj precejšnjih pomanjkljivosti:

1. Občutljivost proti koroziji. Odvisno od premera in debeline sten, jeklene cevi v ogrevalnih sistemih lahko trajajo od 10 do 20 let, po katerih postanejo neuporabne. Govorimo o nastanku rje tako znotraj cevovoda kot zunaj.

Nasvet! Za zaščito zunanjih delov klimatskega omrežja pred negativnim vplivom okolja bo pripomogla k banalni premazi in zaščitni sklenini. Z barvami občasno pokrivate cevi, ki jih boste znatno podaljšali.

1. Zmanjšanje notranjega prečnega preseka. Jeklene cevi so med delovanjem zamašene z mineralnimi polji, delci rje in drugimi elementi. Sčasoma se zmanjšuje njihova zmogljivost, kar negativno vpliva na delovanje podnebnega sistema.

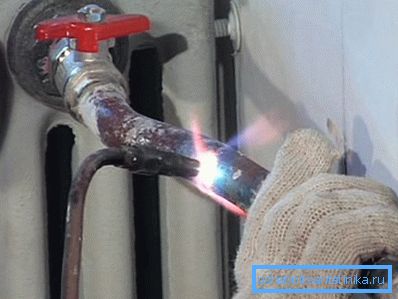

2. Težava pri namestitvi. Med namestitvijo morate uporabljati posebno opremo za upogibanje in spajanje delov ter imeti določene spretnosti in sposobnosti za delo s plinskim gorilnikom.

Druga točka je ne-estetski videz. Jekleni dvižniki ne omogočajo skritega položka v stene in tla, zato bodo vedno vidne. Da bi dobili estetski videz, uporabite različne zaslone in blazinice na ogrevalni cevi.

Najbolj priljubljen in učinkovit način je namestiti avtoceste v škatle, izdelane iz suhih zidov. Ta metoda bo popolnoma skril vse neestetske elemente, tudi če je razdalja med grelnimi cevmi dovolj velika.

Bodite pozorni! Poleg jekla so tudi cevi iz litega železa za ogrevanje. Vendar se pogosteje uporabljajo v parnih kot pa na ogrevalnih sistemih, pa tudi pri načrtovanju toplotnih izmenjevalcev v industrijskih obratih.

Možnost 2. Nerjavno jeklo

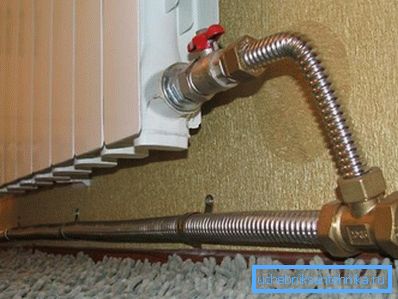

Pomanjkljivosti jeklenih delov, ki so bile omenjene v prejšnjem poglavju, nimajo nerjaveče cevi za ogrevanje. Ne govorimo samo o drugačni sestavi materiala, ampak o popolnoma drugačni zasnovi.

Tukaj so samo nekatere od značilnosti moderne cevi iz nerjavnega jekla, ki se uporabljajo za montažo klimatskih sistemov:

• s debelino stene 0,5 mm, so popolnoma ročno upognjene in ohranijo premer notranjega prereza na krivini, pri čemer se izogibajo gubam;
• povezana z okovom s silikonskimi tesnili z visoko trdnostjo;
• ohrani notranji tlak nosilca toplote nad 15 atmosfer, pri temperaturi do + 150 stopinj Celzija.

Ti deli imajo samo eno, toda znatno pomanjkljivost - nerjaveče cevi so precej drage. Zato je najbolj razširjena namestitev klimatskih sistemov dobila plastiko, s številnimi ugodnostmi po zelo ugodnih cenah.

Možnost 3. Polimerov

Trg plastičnih cevi, ki se lahko uporablja za ureditev ogrevalnih omrežij, je precej raznolik.

Naslednje sorte so priljubljene:

1. Kovinska plastika. Te cevi so se v privatni gradnji široko uporabljali konec 20. stoletja, zdaj pa se je njihova priljubljenost znatno zmanjšala. Dejstvo je, da čeprav so cevi, ki so ojačene s folijo, dovolj močne, je tesnost in življenjska doba kompresijskih fitingov, ki se uporabljajo za povezovanje delov med seboj, pustiti veliko želenega.

Pritrdilni elementi pomagajo preprečiti težave, vendar so potrebna posebna orodja in veščine za delo z njimi.

Kar zadeva tehnične lastnosti kovinskih cevi, so:

• maksimalni tlak - od 12 do 15 atmosfere;
• temperatura hladilnega sredstva - do 95 stopinj Celzija.

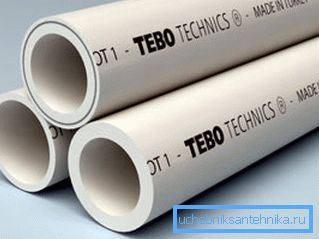

1. Polipropilen. Cevi iz te vrste plastike se uporabljajo veliko pogosteje. Se razlikujejo v povečani vzdržljivosti, vendar ne ljubijo preveč visoke temperature toplotnega nosilca.

Isti prej omenjeni ekoplast je sposoben prenašati tekočino pod tlakom do 20 atmosfer, vendar če se temperatura vode dvigne na 95 stopinj, ta številka takoj pade na 6.

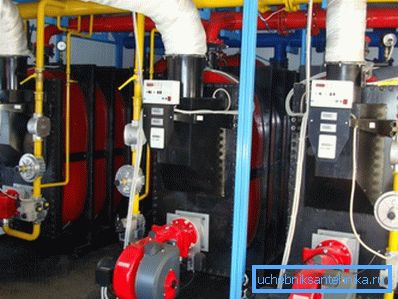

Polipropilen je odličen za vgradnjo v samostojne sisteme s plinskimi in električnimi kotli. Vendar pa je namestitev v mestnih stanovanjih s centraliziranim pretokom hladilne tekočine bolje zavrniti, ker lahko vodni kladivo zlahka uniči vaše klimatsko omrežje.

Nasvet! Za ogrevanje je bolje uporabiti ojačeni polipropilen. Ni le trajen, temveč ima tudi nižji koeficient toplotnega raztezanja. Možno je namestiti dovolj dolge odseke cevi brez uporabe kompenzacijskih zank ali zavojev.

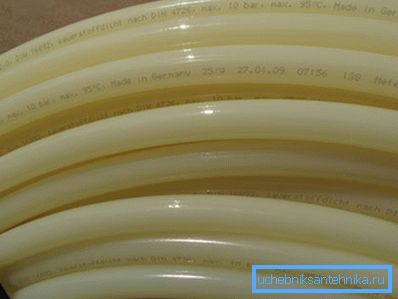

1. Premazan polietilen. Glavna kakovost teh cevi je fleksibilnost. Ohranite pritisk na 10 atmosfere pri temperaturi 80 stopinj.

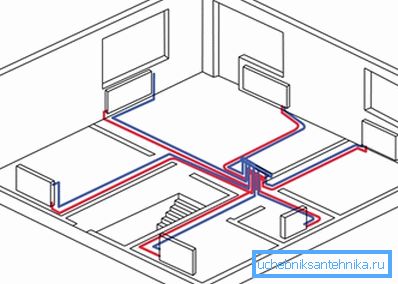

Idealen za samostojne sisteme ožičenja radialnega tipa. Prav tako se pogosto uporablja pri namestitvi sistemov talnega ogrevanja.

Prodano v obliki zalivkov, tako da lahko postavite segmente poljubne dolžine. Lahko jih oplaščite v estrih, vendar je treba zagotoviti, da se beton ne vlije z enim pritrdilnim priključkom, drugače boste morali v primeru uhajanja odstraniti estrih.

Vrste ožičenja

Ne glede na cevi za ogrevanje in vodo, ki jih izberete, jih morate pravilno namestiti. Delo je treba opraviti tako, da se zagotovi enakomerna porazdelitev hladila na vse radiatorje in druge elemente sistema.

Obstaja več skupnih možnosti:

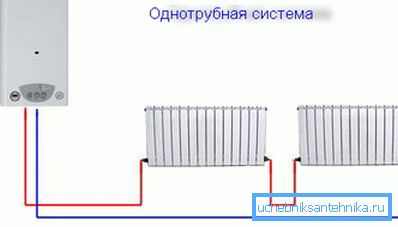

1. Ogrevanje v eni cevi. Ta vrsta ožičenja je bila prej uporabljena pri gradnji stanovanjskih zgradb. Drugo ime je Leningrad. To je obroč cevi, položen vzdolž oboda hiše, na katerega so radiatorji priključeni vzporedno ali zaporedno.

To je najpreprostejša shema, ki zahteva najmanjše število cevi in ​​pribora.

Pomanjkljivosti te rešitve so očitne:

• nezmožnost uravnavanja temperature v posameznih prostorih s termostati;
• če radiator zlomi ali pušča, ga ne morete zamenjati ali popraviti, ne da bi zaustavili delovanje celotnega podnebnega sistema in izpraznili hladilno tekočino;
• Radiatorji, ki so bližje kotelu, segrejejo več kot elementi, nameščeni v oddaljenih prostorih, zato je potrebno pravilno izbrati število odsekov v grelnih napravah.

1. Postavitev dvojne cevi. V tem primeru en glavni cevovod dobavlja hladilno sredstvo radiatorjem, drugi pa povratni tok - prinaša ohlajeno tekočino v ogrevalni kotel.

Čeprav je metoda dveh cevnih instalacij dražja, njene prednosti ne bodo odrekle po vaši izbiri:

• vsi elementi ogrevalnega sistema se enakomerno ogrevajo;
• S pomočjo avtomatskih ali ročnih regulacijskih ventilov lahko povečate ali zmanjšate količino tekočine, ki teče v akumulator, s čimer se spremeni temperatura v prostorih;
• ko pride do uhajanja, je mogoče poškodovano območje prekiniti z žerjavom, ne da bi prekrivali tok hladilne tekočine z drugimi elementi sistema.

Bodite pozorni! Poleg zgoraj naštetih možnosti obstaja tudi trikotni ogrevalni sistem, pa tudi štiri-cevni in radialni. To so precej eksotične možnosti, ki se uporabljajo v primerih, ko je potrebno organizirati več ogrevalnih obročev z različnimi temperaturnimi temperaturami (na primer za radiatorje in sisteme talnega ogrevanja).

Zaključek

Cevi za ogrevanje so nedvomno pomemben element ogrevalnega sistema, saj sta vzdržljivost in učinkovitost klimatske mreže odvisna od njihove kakovosti, tesnosti in moči. Da ne bi imeli težav za 10-15 let delovanja, kupite tudi visokokakovostne armature, ventile in druge dele, potrebne za namestitev.

Za več informacij o oblikovanju inženirskih sistemov zasebne hiše si oglejte videoposnetek v tem gradivu.
