Cevi za plinovode: materiali, navodila za montažo,

V katerih primerih so cevi iz jekla ali polietilena za plinovode bolj ugodne? Ali obstajajo pravila, ki urejajo polaganje plina v vrtni parceli? Glede na to, katere regulativne dokumente izdelujejo cevi, ki se lahko uporabijo? Poskusimo najti odgovore skupaj.

Značilnosti materialov

Najprej opredelimo ključne značilnosti obeh možnih rešitev.

Jeklo

Določanje lastnosti, ki je jeklarstvo glavni material za polaganje plinovodov, je moč. Trčenje z avtomobilom, vandalizem, seizmična dejavnost (seveda v razumnih mejah) z najmanjšo verjetnostjo bo povzročila kršitev tesnosti cevi in ​​puščanja plina.

Za napotitev: med potresi več kot polovica žrtev in uničenja ne pade na vpliv potresov samih, temveč na požare, ki sledijo njim. Glavni razlog je uničenje plinovodov, skupaj s škodo na električni napeljavi.

Katere druge lastnosti so se vredno zabeležile?

• Najširši obseg delovanja. Jeklene cevi nekoliko spremenijo svoje mehanske lastnosti v razponu od -40 do + 100C in višje. Vendar pa pri nižjih temperaturah številne stopnje jekla postanejo krhke.

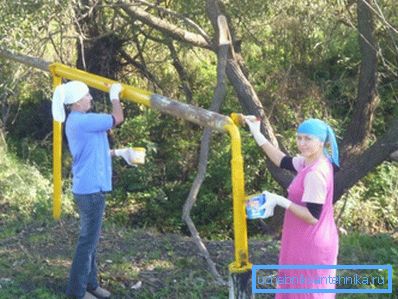

• Nizka odpornost na korozijo. Če suho okolje brez kisika v cevovodu odpravlja korozijo, je treba zunanjo cev redno prebarvati z odstranjevanjem stare barve in ne z estetskega vidika.

• Jeklene cevi so odličen dirigent. Med delovanjem je potrebno rešiti probleme ozemljitve in katodne zaščite: potopljeni tokovi in ​​pojav različnih elektrokemičnih procesov ne morejo povzročiti samo nesreče na plinovodu, ampak tudi močno pospešujejo korozijo.
• Nazadnje je cena na meter jeklene cevi nekoliko višja od cene ekvivalenta polietilena. Dali smo nekaj veleprodajnih cen.

Opomba: za jekleni plinovod je največji dovoljeni tlak 16 kgf / cm2, za polietilenski cevovod - samo 3. Vendar je v večini primerov trdnost polietilena pretirana.

Polietilen

Kako je plastična cev za plinovod bistveno drugačna od jekla?

• Teža na meter manj kot 3-7 krat. Od tu - enostavnejši prevoz in namestitev.

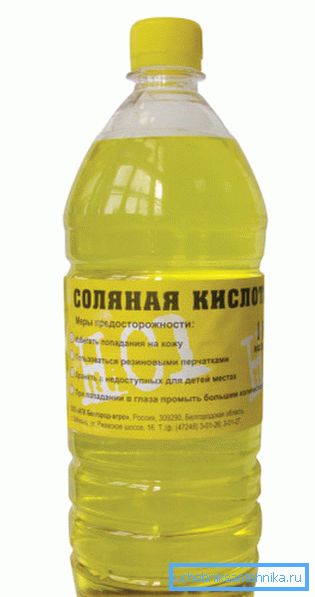

• Polietilen se ne boji korozije in stika z agresivnimi mediji. Je eden od najbolj kemično odpornih polimerov: ni brez razloga, da se uporablja za proizvodnjo posod, v katerih so shranjene koncentrirane kisline. Praktična posledica: vzdrževanje cevovoda po namestitvi ni potrebno; periodično slikarstvo je mogoče pozabiti, kot slabe sanje.

• Kot vsa plastika je polietilen dielektrik. Če je tako, je možno, da se ne bojite odvračalnih tokov; ozemljitev in katodna zaščita niso potrebna.
• V celotnem obsegu obratovalnih temperatur mehanske lastnosti plinovoda ostajajo praktično nespremenjene: plastika ohranja svojo viskoznost, ki lahko ugasne samovoljno močan udarec in elastičnost, ki spodbuja reverzibilno deformacijo pod obremenitvami. Preprosto povedano, če tovornjak prehaja skozi polietilensko cev, se bo vrnil v prvotno obliko.

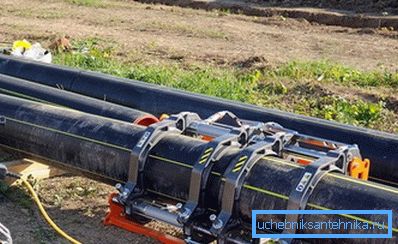

• V nasprotju z jeklom je varjenje cevi popolnoma avtomatizirano, kar odpravlja človeški faktor in s tem tudi spremembo kvalitete sklepov.

• Zgornji del delovne temperature je omejen na le 40-45 stopinj.

Problem izbire

Torej, jeklo ali plastika?

Izbira bralca lahko naredi svoje, ki temelji na zgornjih opisih. Vendar je treba upoštevati nekatere zakonodajne omejitve.

Uporaba polietilena ni dovoljena:

• V regijah, kjer je temperatura najhladnejše petdnevne zime pod -45 stopinj. Elastičnost plastike pri nizkih temperaturah ima svoje meje.

• V conah s seizmičnostjo nad 6 točkami. Kljub omenjeni elastičnosti je natezna trdnost jekla še vedno precej višja.
• V urbanem območju visokega tlaka prve in druge kategorije. Verjetno potrebuje malo pojasnila. Različne kategorije plinovoda se nanašajo na delovni tlak:

• Polietilen lahko položimo le v tla. Prepovedano je polaganje tal in površin, namestitev polietilenskih plinovodov v predorih in zbiralnikih ter znotraj zgradb za kateri koli namen. Ta priročnik je povezan z nizko mehansko trdnostjo in vnetljivostjo materiala.

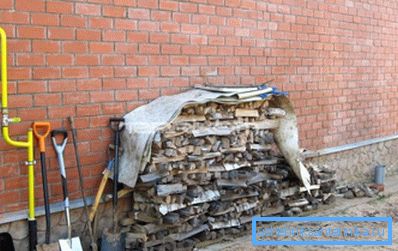

Tako je pri nameščanju plinovoda na mestu mogoče voditi preprosto pravilo: polietilen se lahko položi v zemljo vzdolž območja; od vstopa v hišni plin se razredči z jeklom. Prehod med polietilenom in jeklom bi moral biti izven hiše nad nivojem tal.

Nuance: žal, za varčevanje z denarjem in izvedbo plinske instalacije od točke povezave do hiše z lastnimi rokami ne bo delovalo. Vsa dela mora opraviti pooblaščena organizacija za gradnjo in popravilo.

Izračun

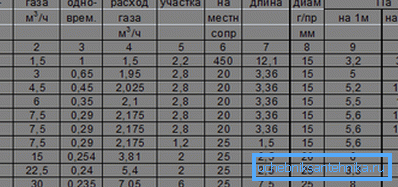

Bralec takoj nagnite: preprost izračun premera plinovoda je nemogoč. Razlog je preveč opredeljevalnih dejavnikov.

Oceni njihov seznam:

• Vrsta plina. Mešanica metana, propan in propan-butan ima različne gostote in se v smislu hidrodinamike obnaša drugače.
• Material cevi. Jeklo in polietilen imajo različno odpornost proti toku.
• Masni pretok plina. To pa je odvisno od toplotne moči plinske opreme in njegove učinkovitosti.
• Dolžina cevovoda. Bolj ko je - večja je izguba pritiska.

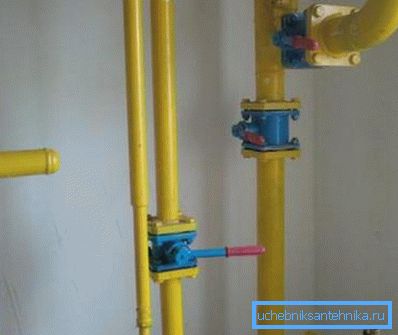

• Vsak obrat vsak element elementov vpliva tudi na padec tlaka.

• Temperatura plina prav tako močno vpliva na njegove hidrodinamične lastnosti.
• Nazadnje, za različne vrste kotlov, peči itd. recimo drugačen obseg delovnega pritiska; Zato bo dovoljen tudi padec tlaka po cevovodu.

Kaj mora storiti potencialni lastnik plinskega kotla? Najpreprostejša rešitev je uporaba enega od spletnih kalkulatorjev, ki vam omogoča vnos vseh zgoraj navedenih podatkov in rešitev na ključ. Ob upoštevanju premera premera cevi majhne napake zaradi pomanjkanja manj pomembnih dejavnikov ne bodo povzročile katastrofalnih posledic.

Uporabimo kalkulator, ki ga je na svoji spletni strani prijazno predstavil moskovski urad skupine Antonio Merloni Group, ki prodaja plinske imetnike.

Uporaba mešanice propan-butana s konico največjega pretoka, ki ustreza toplotni moči 36 kW, z 20-metrskim vstopom iz polietilena in temperaturo plina +2 C, nas bo prisilila, da uporabimo vhod z najmanjšim notranjim premerom 11 mm.

Regulatorni dokumenti

Očitno je, da mora načrtovanje in gradnja plinovodov iz polietilenskih cevi in ​​jekla temeljiti na nekaterih regulativnih dokumentih, na katerih se te cevi proizvajajo. Kateri?

Polietilen

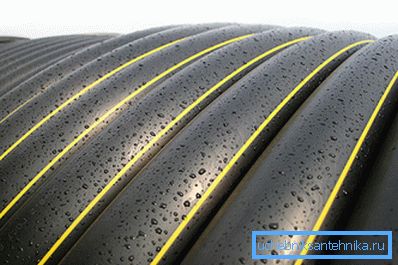

Polietilenske plinske cevi so izdelane v skladu z zahtevami GOST R 50838-2009.

Preučujemo glavne točke dokumenta.

• Največji delovni tlak polietilenskega plinovoda ne sme presegati 1,2 MPa. Najvišja temperatura plina je samo 40 C.
• Nazivni zunanji premer cevi je od 16 do 630 milimetrov. Debelina stene je vezana na parameter SDR (tako imenovano razmerje premera do stene, ki označuje moč cevi pri prelomu) in je lahko od 2,5 do 52,7 mm.
• S premerom do 200 mm je cev mogoče dostaviti v obliki tuljave ali tuljave z večjim prečnim prerezom - samo v ravnih odsekih. V tem primeru je lahko dolžina ravne črte od 5 do 24 metrov.

Jeklo

Za jeklene cevi je več vzporednih dokumentov.

• Cevi iz jeklene pločevine so varjene po GOST 3262-75.
• Varjeni izdelki za plinovode na dolge razdalje - vzdolžni in spiralni šivi - so izdelani po GOST R 52079-2003.
• V skladu z GOST R 52568-2006 izdelujejo brezšivne, vzdolžne in spiralno varjene cevi za plinovod, opremljene z zaščitnimi prevlekami.

Katere informacije lahko najdete v teh standardih?

GOST 3262-75

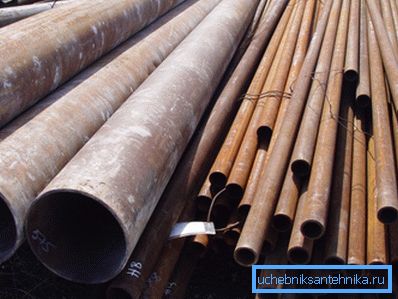

VGP cevi so vzdolžne varjene cevi, to je, da se jih naredi z valjanjem ravne palice v ravno mlin in nato vre v vzdolžni šivi.

Narejene so v ravnih odsekih od 4 do 12 metrov. Dolžina se lahko izmeri, izmeri ali večkrat meri z dovoljenjem za vsak kos, enak 5 mm.

Območje premera je od 6 do 150 mm. Cevi so razdeljene na lahke, navadne in ojačane; te kategorije so precej predvidljivo različne debeline sten.

Kot del standarda so izdelani iz črnega jekla in zaščitne plasti cinka.

Koristno: zaradi najbolj učinkovite korozijske zaščite so pocinkane cevi montirane na navoje. Za njihovo zapiranje na plinovodih se uporablja FUM trak. Na zvarah je neizogibno prekinjena plast cinka.

GOST R 52079-2003

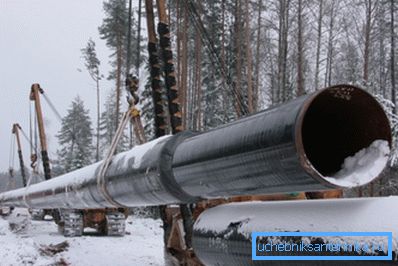

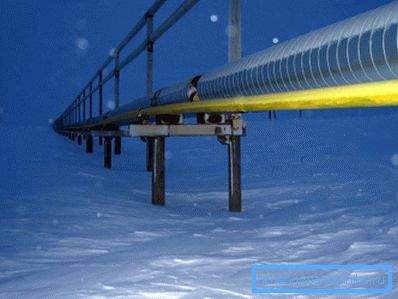

V skladu s tem standardom so cevi za avtoceste izdelane z velikim nadtlakom. Razlog je jasen: črpalne postaje morajo premagati ogromno izgubo tlaka, ki je posledica precejšnje dolžine črt.

Izdelke lahko izdelamo na tri načine:

Debelina stene se lahko spreminja od 8,21 do 40 mm, delovni tlak doseže 9,8 MPa (100 kgf / cm2). Delovna temperatura okolice se lahko zmanjša na -60 ° C.

Na splošno so cevi dobavljene v dolžini neizmerne dolžine od 10,5 do 12 metrov; v dogovoru s stranko pa je mogoče dobaviti segmente izmerjene dolžine.

GOST R 52568-2006

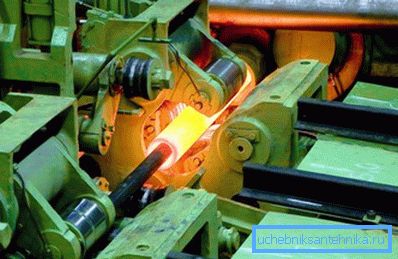

Območje premerov je v celoti skladno s tistim iz zgornjega dokumenta - od 114 do 1420 mm. Proizvodne metode so že omenjene: brezšivne, vzdolžne in spiralne varjene.

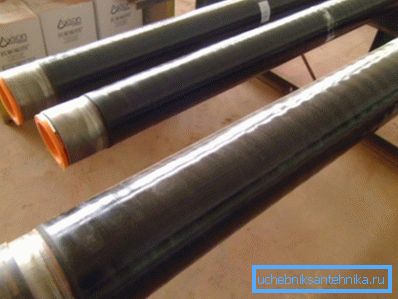

Ključna razlika med temi cevmi in tistimi, proizvedenimi po GOST R 52079-2003, je prisotnost zaščitnega premaza. Odvisno od pogojev uporabe se uporablja ena ali druga vrsta.

Zaključek

Upamo, da bo naš material pomagal bralcu, da se odloči o izbiri rešitve. Dodatne informacije, kot ponavadi, lahko najdete v videoposnetku v tem članku. Uspehi v gradbeništvu!
