Cevna nit: vrste in značilnosti

Najpogosteje se namestitev zložljivih vrst cevovodov izvaja z navojno povezavo. Za udobje so vse niti, ki se uporabljajo v ceveh, standardizirane. Nato upoštevamo njihove glavne značilnosti, vrste, načine uporabe in velikosti.

Vrste

Značilnosti

Vsi vedo, kako izgleda nit - to je zaporedje vijačnih utorov, ki imajo konstantno višino in del. Lahko se nanese na površino cilindrične ali konične oblike.

Kot pri ceveh se rezanje lahko uporablja v izdelkih za različne namene, da se zagotovi strgalna namestitev cevovoda. Najpogosteje se nahaja v gospodinjskih vodovodnih in ogrevalnih sistemih.

Njegove glavne značilnosti so naslednji kazalniki:

• Lokacija;
• Merjenje velikosti enote;
• Smer;
• Profil za oblikovanje navojev;
• Število obiskov.

Treba je opozoriti, da je navojna povezava cevi precej izolirana skupina standardov, ki je urejena v skladu z GOST 6357-81.

Bodite pozorni! Priključitev cevovodov s prečnim prerezom več kot 6 centimetrov je treba opraviti z varjenjem.

Inch

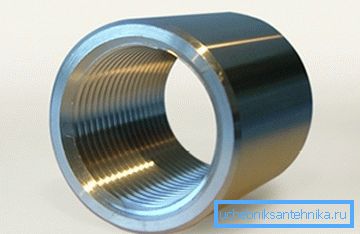

Vrezni palec se nanese na kovinske cevi, pa tudi kovinskega in plastičnega cevnega priključka zložljivega tipa. Po GOST, njegove glavne značilnosti so smola in premer.

Poleg tega lahko ta parameter razumemo kot:

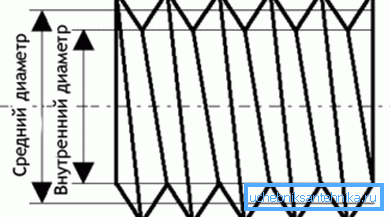

• Zunanji premer - razdalja med zgornjimi nasprotnimi točkami, ki se nahajajo na zgornjem delu grebenov.
• Notranja - razdalja med spodnjimi nasprotnimi točkami, ki se nahajajo na spodnjih utorov.

Razlika v teh parametrih je odvisna od višine profila.

Korak, saj ni težko uganiti - to je razdalja med sosednjimi zavoji. Ta parameter je vedno enak za celoten del navoja. Vse dimenzije v tem primeru so v palcih.

V spodnji tabeli so prikazane velikosti navojev cevi v mm:

Bodite pozorni! Druge dimenzije vključujejo navojne cevi GOST 6357-81.

V vsakdanjem življenju se najpogosteje uporabljajo cevi z naslednjimi vrstami reza:

• S korakom 14 niti na palec:

• premer 3/4?;
• 1/2?.

• premer 1 1 - 4;
• 1?;
• 2?;
• 1 1/2?

Metrično

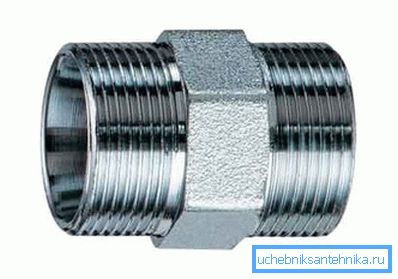

Glavne značilnosti metričnega reza, enake kot palec - premer in razdalja med zavoji. Toda, v tem primeru, kako se metrična nit razlikuje od navoja cevi?

Dejansko je zelo malo razlik, glavna pa so v naslednjih točkah:

• Oblika profila. Inčni profil je bolj "oster".
• Metrične mere so v milimetrih. Vendar pa lahko za udobje pretvorite navoje cevi v mm.
• Nagib v palčni obliki se ne šteje v mm, temveč v nitih - število utorov, ki ustrezajo palčni merilni liniji. Na primer, v standardnih vodovodnih ceveh sta dve različici "korak":

• na 11 niti (2,31 mm);
• na 14 niti - (1,8 mm).

Za ostalo se cevi in ​​metrične niti ne razlikujejo.

Bodite pozorni! Velikost cevastih palic se razlikuje od običajne. En tak palec je 3,33 centimetra, ne 2,54.

Določanje velikosti

Metrični navoj in cev se merita z istimi orodji:

• Kaliber;
• Kalibri;
• Combs.

Zato je navodilo za merjenje teh parametrov za palec in za metrično zasnovo enako. Tudi kot kalibra lahko uporabite povezavo ali povezavo z znanimi parametri.

Merjenje razdalje med tuljavami je precej preprosto - morate vijak priviti v del ali privijte matico na njej. Če postopek vijačenja ne povzroča težav, hkrati pa se vijak ali matica tesno prilega, razdalja vijakov na cevi ustreza temu parametru na vijaku.

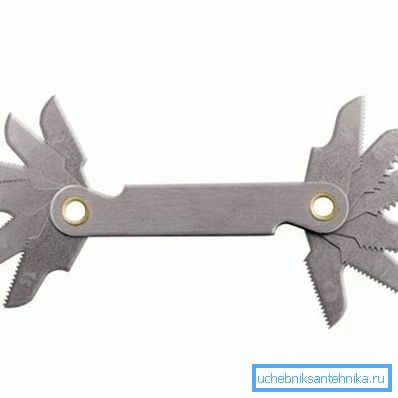

Merilnik niti še deluje lažje. To orodje vsebuje merilne plošče, ki so podobne nizu datotek za nohte. Te nohtne datoteke se nanašajo na odsek s tuljavami. Če se profil ujema, se vrednost zmanjša na vrednost, navedeno na ploščici orodja.

Bodite pozorni! S čepom in mikrometrom lahko merimo le zunanji premer. Zato je najboljše orodje za ta namen merilo in merilnik.

Metode uporabe

Danes obstajata dva načina rezanja:

• Mehanski;

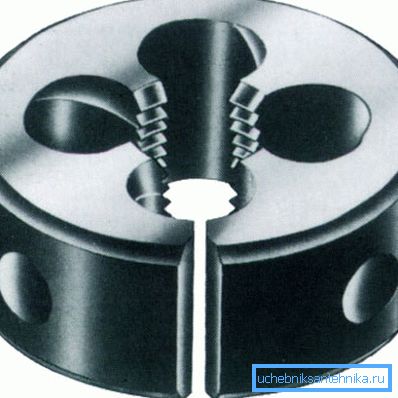

• Roke, s pomočjo umrlih in tapnite.

Tehnologija ročnega rezanja je naslednja:

• Najprej je treba cev namestiti v vicu.
• Nato je potrebno vstaviti pipo v kladivo in matico za navoje cevi v nosilcu.
• Potem je treba ploščo postaviti na cev in v njej vstaviti pipo. Po tem zavrtite ročice orodja.
• Če je potrebno, je treba rezanje večkrat ponoviti, da se skozi telo cevi prekine do želene globine, kar zagotavlja enako višino profila.

Seveda mehanska metoda rezanja, t.j. na stružnici, zagotavlja višjo kakovost. Zato mora v delavnici uporabiti niti, poleg cene za podobne storitve obrata je praviloma povsem dostopno.

Zaključek

Navojna povezava je zelo priljubljena v domačih cevovodih. Vendar pa je treba upoštevati, da lahko navojni odsek cevi vsebuje različne parametre, ki jih morate poznati, da izberete združljive armature in druge dele za cevovod.

Podobne informacije so na voljo v tabelah v referenčnih knjigah ali se merijo neodvisno. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
