Cevne povezave: cevovodi in jeklene konstrukcije

Katere metode je mogoče uporabiti za povezavo cevi v tlačnih in gravitacijskih ceveh? Kaj zagotavlja tesnost povezave? Na katerih pritrdilnih elementih lahko sestavite stojalo ali obešalnik za oblačila iz kromiranih cevi? Poskusimo najti odgovore na ta vprašanja.

Razvrstitev

Začnimo s klasifikacijo.

Povezave so lahko:

• Hermetična in nehermetična. Očitno je, da se prvi uporabljajo v vseh cevovodih brez izjeme, slednji - v montaži različnih kovinskih konstrukcij.
• Hermetične povezave so nato razdeljene na tlak in nenatančnost. Prevladujoče področje uporabe drugega - vrsto kanalizacijskih sistemov: gospodinjstvo, industrijska in nevihta.

Mimogrede: tudi odplake so lahko pod pritiskom. Če je potrebno transportirati odplake do naklona, ​​to funkcijo prevzame črpalka fekalne (drenažne) črpalke.

• Poleg tega je povezava lahko zložljiva in neprekinjena.

Naj se obrnemo na specifične rešitve.

Zaprti priključki

Varjenje

Tradicionalni način povezovanja jekla in v zadnjih letih plastičnih cevi ni mogoče ločiti. Edini način za razstavljanje cevovodnega odseka je rezanje. Kako se izvede varjenje, je odvisno od varjenega materiala.

Jeklo

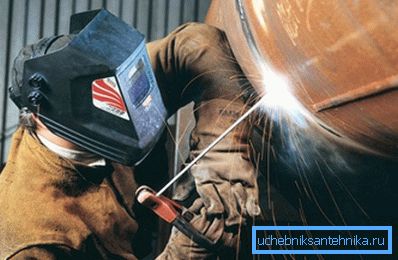

Jeklene cevovode so varjene z varjenjem s plinskim in električnim obločkom.

1. V prvem primeru plamen acetilenskega plamena topi sosednje robove cevi, po katerem se varilna žica, ki je vnesena v baklo, združuje z kapljicami taline.

1. V drugem se električni lok topi varilna elektroda, katere kovina tvori šiv. Dielektrična prevleka elektrode ustvari sloj žlindre, ki ščiti jekleno talino iz stika z atmosferskim kisikom in s tem tudi iz celotnega gorenja ogljika v njem.

Mimogrede: ne samo, da je varjeno jeklo z varjenjem, temveč tudi litino. Vendar pa se pri namestitvi cevovodov iz njega varjenje običajno ne uporablja, vendar se v praksi uporablja rezanje cevi z lokom pri visokih tokovih.

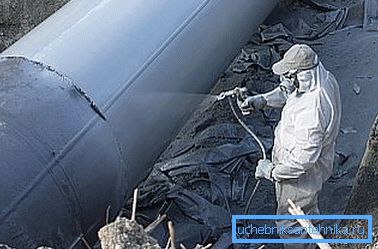

Glavni problem zvarjenih jeklenih cevi je njihova ranljivost za korozijo. Tudi če je cink ali katerikoli drugi sloj korozijske zaščite na začetku prisoten na površini cevi, se med varjenjem zgori. Težavo rešimo s ščitenjem območja šiva s škropljenimi polimeri, nanašanjem barv ali premazom z bitumnom.

Polietilen

Razmislite, kako priključiti plastične cevi. Cevne povezave so narejene od konca do konca, s predhodnim taljenjem koncev na nizkotemperaturnem grelnem elementu (ogledalo), segretega na 200-220 stopinj.

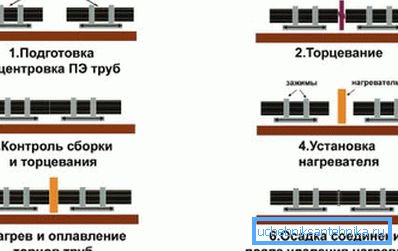

Seznam osnovnih tehnoloških postopkov je naslednji:

1. Cevke so strogo pravokotne na vzdolžno os.
2. Konci se očistijo iz čipov in umazanije.
3. Povezani elementi cevovoda so centrirani.
4. Potem se konci s silo približno 1,5 kgf / cm2 pritisnejo proti grelnemu elementu, opremljenem z zaščitno prevleko.
5. Po taljenju se zrcalo odstrani iz bodočega zvara, medtem ko se cevi medsebojno stisnejo za čas obarjanja in hlajenja polietilenske taline.

Čas ogrevanja in hlajenja je povezan z debelino zidov cevovoda.

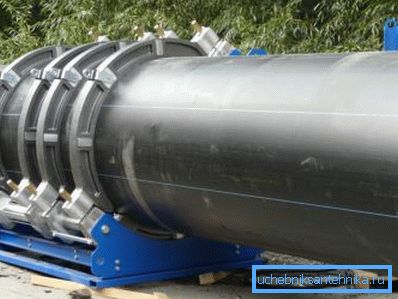

Ker je pri poravnavi cevi s precejšnjo debelino stene težavno, centriranje ročnega centriranja in vpenjanje s potrebnimi napori je težko, v ta namen se uporabljajo mehanske naprave in hidravlične naprave s premerom 250 mm.

Polipropilen

Za razliko od polietilenskih cevi polipropilenske cevi niso priključene od konca do konca, temveč s pomočjo vtičnic. Nizkotemperatni spajkalnik se predhodno topi sosednje površine cevi in ​​vgradnje; cena teh naprav se začne od 800 do 1000 rubljev. Čas ogrevanja ni vezan na debelino stene, temveč na premer:

Pri montaži polipropilenskega cevovoda z lastnimi rokami je koristno vedeti še nekaj bolj odpornih.

• Temperatura grelnega elementa v tem primeru je višja kot pri polietilenu in je 240-260 ° C.

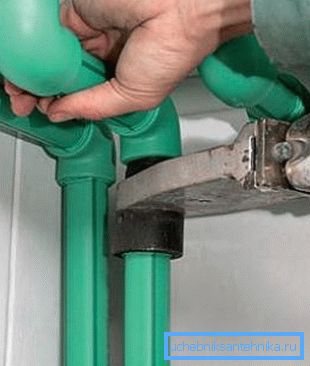

• Priključek je postavljen na cev s strogo naprej gibanjem, brez vrtenja. V nasprotnem primeru obstaja nevarnost sprejemanja valov na varjenih površinah, kar bo močno oslabilo povezavo.
• Cevi, ojačane z aluminijasto folijo, se predhodno očistijo iz njega na področju varjenja. Elektrokemična razgradnja aluminija, ki je nezaščitena s plastjo polimera, lahko vodi do ločitve cevovoda.

Spajkanje

Cevi za spajkanje se uporabljajo pri sestavljanju bakrenih cevovodov za različne namene.

Tehnologija kratkega spajkanja je naslednja:

1. Vtičnica se oblikuje z valjanjem na eni od cevi, ki se priključi.
2. Konec sosednjega dela (cev ali vgradnja) se v njej vstavi.
3. Povezane površine segrejemo v plamenu plinskega gorilnika in s pomočjo fluksa očistimo iz filma oksidov.

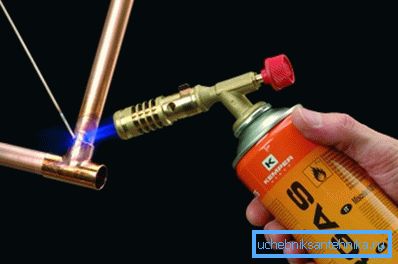

4. Nato se v plamen gorilnika vnese spajalna palica. Zaradi kapilarnega učinka talina napolni celotno votlino med vtičnico in cevjo. S strjevanjem je povezava popolnoma nepredušna.

Niti

Navojni priključki so še en način povezovanja cevi manjšega (do 50-65 mm) premera. Kakšna navojna oblika izgleda, mislim, da ni treba razlagati nobeni osebi, ki je živela v sovjetskem stanovanju. Materiali za njih so precej tradicionalni: litoželeza, medenine in, redko, jekla.

Tesnjenje povezave je zagotovljeno z navitjem z lanenimi vlakni (pogosto z barvo ali tesnilnim materialom), polimernimi nitmi ali, v primeru plinovodov, traku FUM.

Prirobnice

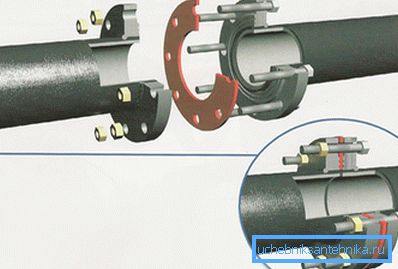

Očitno je, da je uporaba navojev pri nameščanju cevi velikega premera problematična. V tem primeru je uporabljena še ena primerjalna hitrost izklopa cevi - prirobnica. Prirobnice zatesnjene; tesnost je zagotovljena z tesnilom med njimi - gume, silikona ali iz posebnega toplotno odpornega gume z veliko količino mineralnega polnila - paronita.

Zvonjenje

Pri tlaku in pogosteje se uporabljajo cevovodi za prosto pretok, namestitev zvonca: cev se vstavi v vtičnico druge cevi ali vgradne naprave.

Problem tesnosti je mogoče rešiti na naslednje načine:

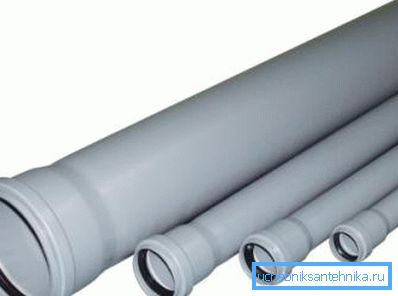

• O-tesnilo gumijasta tesnila. Tako so priključene azbestno-cementne cevi, vključno s tlačnimi cevmi; vse vrste plastične odplake; sodobne cevovode iz litega železa in tlačne cevi iz polivinilklorida.

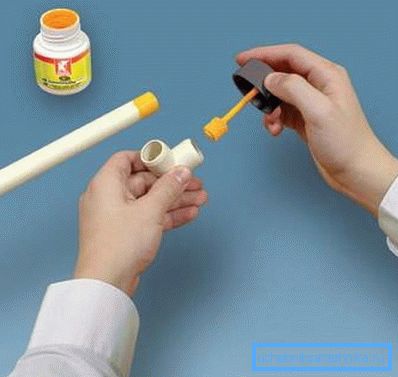

• Clay. Na ta način se skupaj s tesnilnimi obroči tesnijo tlačno PVC-tesnili.

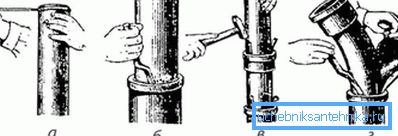

• Coinage. Organsko vlakno (kabol), namočeno v bitumen ali olje, se stisne v vtičnico in zatesni s cementno malto. Ta način tesnjenja je bil uporabljen za odplake iz litega železa skozi 20. stoletje.

• Polnjenje zvonca s staljenim žveplom ali svinecom. Žveplo smo uporabili za kanalizacijo, svinec - za železove cevovode.

Fittings

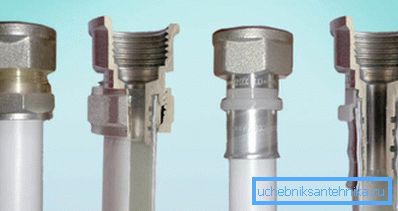

Za jeklo (vključno z nerjavnim) se uporabljajo baker, polietilen in kovinska plastika, skupaj z drugimi deli.

Seznam materiala, v katerem je priključek cevi v vsakem primeru, je material za ločen velik izdelek; omenjamo samo glavne projektne rešitve.

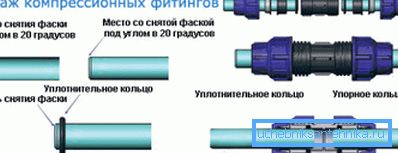

1. Pri stisnjenem ostružku cev z obročastim tesnilom iz gume ali silikona stisnemo, ko pritrdimo matico s koničnim notranjim delom.

Vendar pa se uporablja še ena shema za mehke bakrene in kovinske plastične cevi. Priključek, nameščen znotraj cevi, je z njo prekrit z njenim stenskim delom.

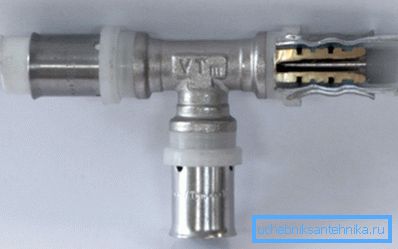

1. Stiskalnica uporablja klešče za stiskanje cevi na šobi, ki zategne tulko iz nerjavečega jekla.

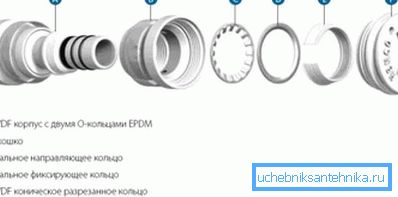

1. Push-fit je najprimernejši kovinski konektor za uporabo. Navodila za namestitev so smešno preprosta: samo potisnite konec cevi vanj z nekaj napora. Zategnjenost bo zagotovila obročasto tesnilo; Vzvratno premikanje preprečuje obročno vzmet z nogami, ki pritrjujejo cev.

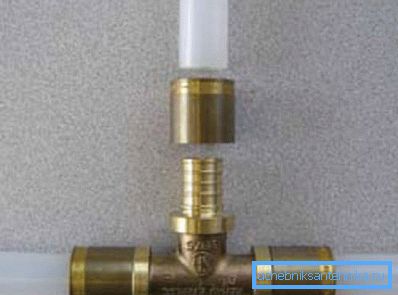

1. Stojalo za prepleteni polietilen. To so običajna polimerna ali medeninasta okovja z vstavljivim tulcem. Vezni polietilen ima mehanski pomnilnik in po spremembi premera v nekaj minutah se vrne na prvotno velikost, stisne vgradnjo; rokav le preprečuje razklenitev, ko je odrezan.

Nezaprti priključki

Povezovalni elementi, ki se uporabljajo za neprepustne priključke za konstrukcije iz cevi, lahko razdelimo na dve kategoriji.

1. V prvi vstavljeni cevi je pritrjen z enim ali več vijaki. Za fiksiranje je potreben precej manjši napor; vendar je moč povezave tudi majhna.

1. Druga je vse vrste sponk. V večini primerov so sestavljeni iz dveh ali več delov, ki so zatesnjeni skupaj, obrezovanje krožne ali oblikovane cevi.

Videz, velikost in oblika povezovalnih elementov, seveda, so lahko zelo raznoliki.

Zaključek

Seveda naš material ne zahteva, da pokriva vse možne rešitve. Nekaj ​​je verjetno prepuščeno prizorom.

Če želite več informacij o tem, kako bi lahko izgledala cevna povezava, bralec lahko izveste več s ogledom videoposnetka v tem članku. Uspehi!
