Cevne spojke in objemke - funkcije in aplikacije

Vsak cevovod potrebuje popravilo prej ali slej. V celovitih sistemih je zamenjava posameznih delov povezana s številnimi težavami, zato mnogi sistemi uporabljajo navojne povezave s spojkami in rokavi. V tem članku bomo pregledali, kako je, kako se ti deli razlikujejo drug od drugega in kako je cevovod nameščen s svojo pomočjo.

Sklopka

Splošne informacije

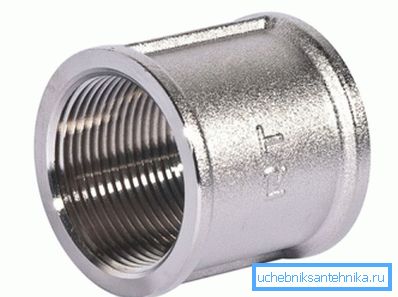

Spojka je spojni priključek, katerega notranji premer je enak zunanjemu premeru cevi. Na obeh koncih dela je notranji navoj, v katerega so cevi vijačene. Dolžina cevnega navoja je dvakrat krajša od nastavka, kar omogoča, da jih privijemo na isto globino.

Spojke

Da bi pravilno izvedli povezavo konstrukcije z uporabo tega pribora, se morate seznaniti s svojo specifičnostjo. Če natančno preberete nit na cevi, se izkaže, da imajo zadnja krivulja manjšo globino v območju, kjer se nit preliva v gladko površino. Te tuljave imenujemo jogging, ki pritrjuje povezovalno okovje.

Tako je del navit na progo in zaklenjen, po katerem se druga cev privija vanj. Če se izkaže, da je navojni del cevi daljši od prostega prostora, bo izhod v sili zunaj njega, zaradi česar se ne bo pojavil napad, voda pa se bo skozi kanale navoja spuščala navzven.

Zato je treba po namestitvi cevi med njimi obstajati nekaj zavojev. To pravilo je treba upoštevati pri samonastavitvi.

Kljub temu, da je montaža sklopke zložljiva, ne bo mogoče zamenjati nobenega določenega dela cevovoda brez demontaže celotnega sistema. Za poenostavitev te naloge v določenih delih strukture namestimo sgone, katerih naprava bomo upoštevali spodaj.

Sgony

Splošne informacije

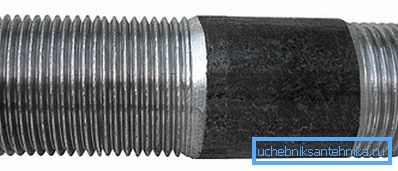

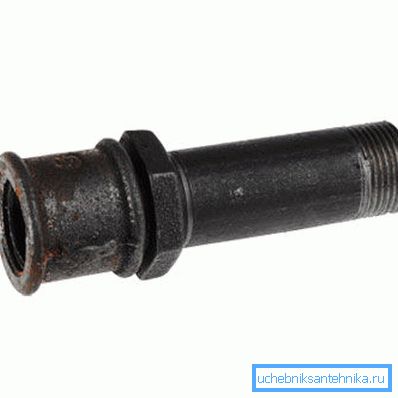

Sgon je tudi povezovalno sredstvo, ki je v resnici kratka cev. Po eni strani ima del kratek navoj za priključitev na vgradnjo. Na drugem koncu je dolga nit, na kateri je nameščena ključavnica in polna spojka za priključne cevi.

Zaželeno je, da ima izdelek dovolj dolg navoj, saj v primeru, da se deli ne nahajajo v navojnem odseku, bo treba povečati razdaljo med spojenimi konci cevi in ​​bobnarjem, kar zmanjša trdnost povezave.

Moram reči, da se ta povezovalni element najpogosteje uporablja za oskrbo z vodo. Zato potrebuje dobro protikorozijsko zaščito. Najpogostejši so naslednji tipi pogonov:

V skladu z GOST 6357-73 so lahko dimenzije cevi za cevi naslednje:

Poleg tega obstaja nekaj vmesnih velikosti. Seveda se okovje izbere glede na premer cevovoda.

Povezovalne funkcije

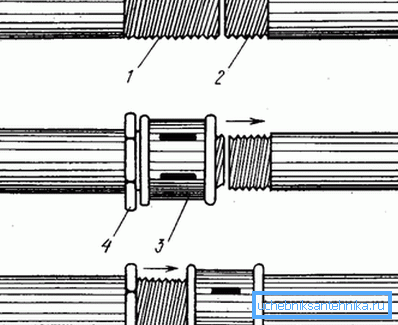

Navodila za montažo plinovoda so naslednja:

• Prvič, sklopka se navije na cev..
• Nato je izdelek s kratko stranjo privit v priključni priključek. (v nekaterih primerih je povezava neposredno povezana). Povezava mora biti močna, zato je potrebno zvijanje delov nujno, dokler se ne ustavi.
• Na dolgem koncu dela morate zategniti ključavnico.
• Nato s strani dolgega navoja morate pritrditi priključni priključek na postajo.
• Po tem je treba konec sgona pripeljati do cevi in ​​odviti sklopko tako, da se postopoma začne premikati na cev.. Natančneje, osi delov se ujemajo, lažje je zaključiti povezavo.
• Nato je pritrditev zaklenjena z zaklepno matico, zato je treba zaklepno matico obrniti na sklopko in pustiti nekaj razdalje.. Dobljeni prostor med deli mora biti napolnjen s trakovi lanu, ki so naviti v smeri vrtenja matice. Po tem se zaskočna matica zasukne, dokler se ne ustavi, zaradi česar je spoj zatesnjen in voda ne more prodreti skozi njo.

Najbolje je, da ključavnico zasukate s ključem, saj so robovi precej ozki.

Bodite pozorni! Za tesnjenje cevnih spojev na navoji je treba naviti drsni trak.

Funkcije demontaže

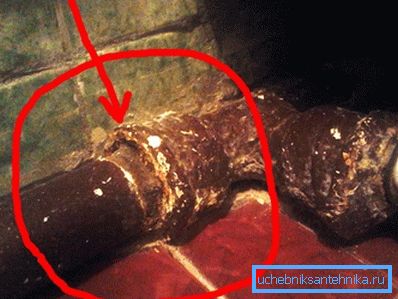

Plinovodi in cevi za vodo so običajno pobarvani, da bi zaščitili pred korozijo. Barva lahko podaljša življenjsko dobo sistema, vendar je po tem zelo težko razstaviti navojne povezave. Zato je mogoče površine z nitmi lakirati ne več kot enkrat in jih je treba pri demontaži podmazati z maščobo.

Če je potrebno razstaviti odsek konstrukcije z večkrat obarvanimi povezovalnimi elementi, je treba najprej s pihalnikom zažgati ali ga mehansko očistiti, na primer z nožem ali šiltom.

Kompleksnost razstavljanja je v veliki meri odvisna od materiala okovja. Na primer, deli iz nodularnega železa so bistveno manj "kondenzirani" z jeklenimi cevmi. Zato jih je večinoma mogoče odviti s ključem. Toda jeklena sklopka odvijte ključ ni verjetno uspešna.

Bodite pozorni! Ključa ni potrebno okrepiti z vzvodom, saj ga je mogoče razvajati brez odvijanja dela.

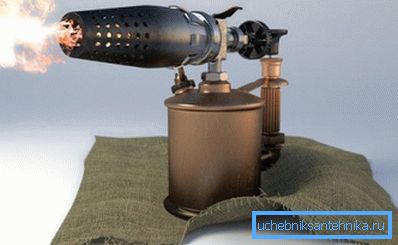

Tudi med razstavljanjem plinovoda pomaga pri segrevanju. Za te namene lahko uporabite plinski gorilnik ali ventilator. Odvisno od premera cevovoda lahko traja od 15 minut do uro, da se ogreje. Hkrati je treba v procesu segrevanja cev redno vrteti tako, da se pečat ožiga z vseh strani.

Zaključek

Spojke in sgony zagotavljajo zložljivo povezavo cevovoda. Poleg tega uporaba sgona omogoča razstavljanje dela sistema brez razstavljanja celotnega cevovoda, kar je morda potrebno pri izvajanju različnih popravil. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
