Cevni bender za sam cev

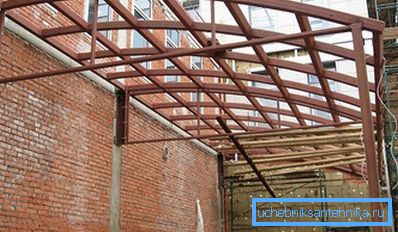

Eden najbolj zahtevnih materialov pri izvedbi najrazličnejših gradbenih del so kovinske cevi. Zlasti govorimo o pravokotnih ceveh. V gospodinjstvu se uporabljajo za izdelavo različnih modelov od arbors, do nadstropij in podaljškov. In vsakdo, ki se je ukvarjal z njimi, ve, da je treba te cevi pogosto prepogibati.

Problem je mogoče rešiti na več načinov, eden od najbolj učinkovitih med njimi je uporaba cevnega benderja. To posebno orodje lahko najdemo na gradbenem trgu brez težav. Vendar pa je treba povedati, da je cena takšnih naprav pogosto precej visoka.

Nasvet! Če ne govorimo o poklicni dejavnosti, bi bilo za to, da bi ga rešili, veliko bolj smiselno, da bi cevni bender za cev svoje roke.

Področje uporabe

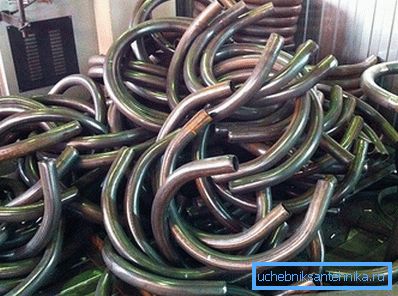

Za najbolj popolno razumevanje te težave je treba reči nekaj besed o tem, kje se točno uporabljajo bendi. Kot je navedeno zgoraj, je glavna uporaba teh naprav gradnja, kjer je upogibanje cevi pogosto potrebno dejanje. Glavni problem je, da je ta proces izjemno težko izvedljiv brez posebnega prilagajanja. Skoraj nemogoče je upogniti profil brez stene, in je lahko katera koli druga cev. Toda, če uporabljate cevni bender, lahko dosežete enakomerno upogibanje cevi pod kotom do 180 stopinj brez nadaljnjih težav.

Kaj so bendi?

Kar se tiče, kakšne vrste cevi lahko najdemo, je treba reči, da obstaja kar nekaj vrst te posebne naprave in da se bodo na različne načine razlikovale.

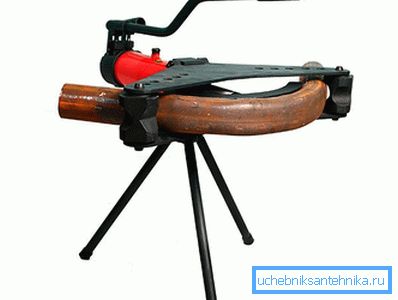

• Najprej govorimo o dejstvu, da lahko najdete profesionalne modele in možnosti za, tako rekoč, gospodarsko uporabo. Ne bodo se razlikovali le po njihovih dimenzijah, temveč tudi v delovnem načinu. To pomeni, da profesionalne modele običajno poganja električni motor in se med obratovanjem uporabljajo hidravlika, toda stroji za krivljenje gospodinjskih cevi bodo najverjetneje mehanični in delajo zaradi mišične moči osebe. Ker je enostavno uganiti, bo manjši cevni bender manjši in cenejši od profesionalnega kolega.
• Poleg omenjenih razlik je mogoče omeniti, da se cevni zavihevi razlikujejo po premeru cevi, s katerimi lahko delajo.
• Modeli se razlikujejo tudi glede načina pregibanja. Torej je mogoče razlikovati cevne bende arbaletny, vzmeti in segmentnega tipa.

Načelo delovanja

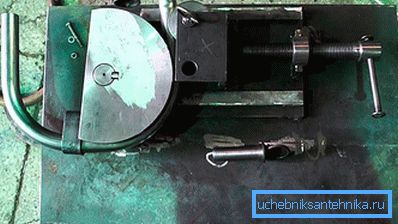

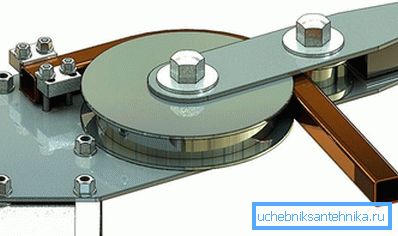

Preden nadaljujemo s procesom sestavljanja instrumenta, kot je ročni cevni bender, moramo reči nekaj besed o tem, na čem temelji načelo delovanja. Ampak, bistvo je, da cev, nameščena v stroj, zavije bodisi okoli zaobljene šablone z določenim površinskim polmerom, ali pa upogibanje nastane zaradi enovitega mehanskega pritiska na svoji površini z ene strani. V večini primerov je bolje, saj bo lažje proizvajati druga možnost. O tem bo razloženo spodaj.

Proizvodnja

Da bi izdelali visoko kakovostni stroj za upogibanje cevi, je treba delo opraviti po stopnjah.

Priprava

Kot v večini primerov, če potrebujete kakovostno delo, bi morali začeti s skrbno pripravo. Tu govorimo ne le o tem, da je treba pripraviti gradiva, ki bodo potrebni, vendar je vredno paziti, da so na voljo vsa potrebna orodja.

Materiali in orodja

• Kovinski kotiček. Izdelan bo iz samega okvirja stroja. Čeprav lahko uporabite drug material, kot so enake oblike cevi.
• Potrebovali boste tri rotacijske ležaje gredi. Iščete lahko že pripravljene, vendar jih lahko naredite sami.
• Ne boste mogli narediti brez pritrdilnih elementov, kot so različni sorniki in palice.
• Bolgarščina z rezalnimi diski za kovine.

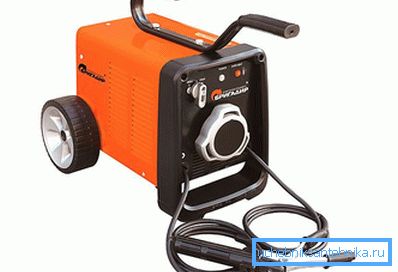

• Varilni stroj.
• Merilne naprave (ruleta, kot, nivo, itd.).
• Delovno orodje (nabor ključev, izvijači, kladivo itd.).

Poleg tega je potrebno samostojno izdelati ali izposojati iz posebne literature risbe bodočega sklopa. Tako bo v pripravljalni fazi mogoče določiti nianse oblikovanja, kar bo znatno pospešilo postopek takojšnjega sestavljanja.

Okvir

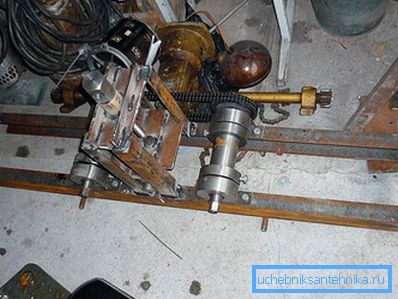

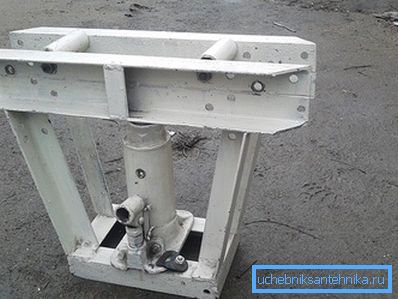

Če so izpolnjeni vsi pripravljalni ukrepi, lahko nadaljujete z delom. Najprej morate izdelati nosilec okvirja. Nič ni težko. Izdelan je iz kovinskega kota ali cevi. Material se razreže z brusilniki, elementi pa se pritrdijo z varjenjem. Dodamo, da se fizične dimenzije okvirja lahko izberejo na podlagi osebnih premislekov, hkrati pa bo najbolj optimalna višina okvirja, če je nekaj centimetrov nad pasom osebe, ki bo delala.

Nasvet! Če uporabljamo izraze geometrije, je okvir v glavnem paralelepiped. Čeprav lahko uporabite druge možnosti.

Gredi

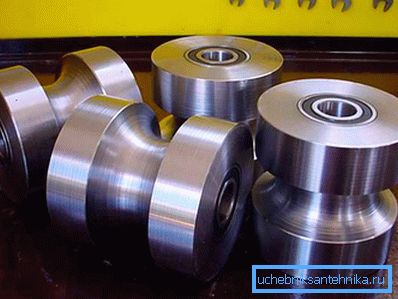

Po tem, ko je glavni okvir pripravljen, so nanj pritrjene vrtljive gredi. V ta namen lahko uporabite pritrdilne objemke, ki jih privijete v okvir s sorniki ali jih pritrdite z varjenjem. Splošni pomen je, da sta gredi pritrjeni na zgornjo ravnino okvirja. Če so gredi izdelani neodvisno, lahko kot primer navedete jeklene odpadke želene dolžine, na kateri so obojestransko nameščeni kroglični ležaji.

Nato morate narediti majhno pomožno konstrukcijo za namestitev tretje gredi. Zamisel je, da ga je treba namestiti tako, da ga je mogoče premikati v navpični ravnini. Za to je pritrjen na poseben kovinski okvir z nastavljivo višino. Na to gred je pritrjen ročaj, ki ga vrti. Za večjo zanesljivost zasnove in olajšanje dela z napravo se lahko vse gredi dodatno povežejo z verižnim prenosom. Za to so zvezde zvarjene na gredi. Rezultat tega je, da ko zavrtite eno od njih, se bodo vsi trije vrteli.

Dokončanje dela

Kot zadnja faza dela je mogoče opraviti zunanjo obdelavo celotne naprave. To se nanaša na njegovo barvanje ali premaz z drugo antikorozivno sestavo. Kar se tiče izdelave naprav, ki se uporabljajo predvsem iz kovine, je takšna obdelava potrebna. Po tem se lahko šteje, da je cevni bender pripravljen.

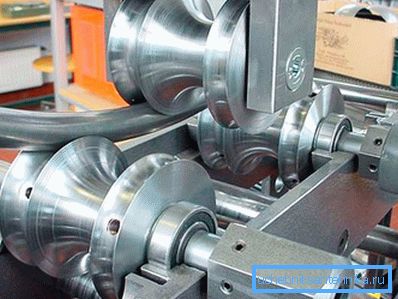

Naprava deluje tako:

• Gred, nameščena na stojalu, se dviga.
• Med njo in dvema gredema na okvirju se vstavi cev.
• Zgornja gred pade na ravnino cevi in ​​je pritrjena z rahlim pritiskom na površino.
• Z uporabo ročaja se gred vrti in cev premika med gredi, pri čemer dobi določeno obremenitev na strani, medtem ko pridobi majhen upogibni polmer.
• Potem je gred zategnjena še malo in cev se potegne v nasprotni smeri in se povečuje radij krivljenja.
• Postopek se ponovi, dokler cev ne sprejme potrebnega radijskega upogiba.

To lahko dodate, da bi izboljšali prilagajanje in olajšali delo z njim, bi bilo zelo koristno, da priključite električni motor na stroj. Zahvaljujoč njegovi uporabi bo delo potekalo veliko hitreje in lažje, hkrati pa se bo povezalo tudi električno omrežje in dodatne kilovate na meter.

Precej enostavno je izdelati ročico za cevi. Še več, zahvaljujoč temu lahko prihranite precej dostojno količino, saj tudi če kupite vse materiale za proizvodnjo, bo cena izdaje več deset tisoč rubljev manj od nakupa končane možnosti. Če so na voljo vsa potrebna orodja in materiali in obstaja nekaj izkušenj pri obravnavanju vsega tega, se delo lahko izvede čez vikend.

Za zaključek je treba dodati, da je delo pri izdelavi cevnih zapornic potencialno travmatično, zato so varnostni predpisi obvezni in jih je treba strogo upoštevati.

Preberite članke o drugih operacijah cevi:

• Kako upogniti bakreno cev.
• Kako variti profilno cev.
• Kako kuhati električne varilne cevi.

Video

Avtor videoposnetka je izdelal ročni cevni bender od kovine, kupljenega na sprejemni postaji za odpadne kovine. V tem videoposnetku izpolnite navodila za montažo takega benderja.

Ta videoposnetek prikazuje, kako v garaži narediti preprost cevni bender:
