Cevni cilindrični navoj: opis glavnih tehničnih lastnosti

Povezava z navoji do danes velja za najbolj zanesljivo in enostavno za uporabo. Razumevanje tehničnih lastnosti in načinov rezanja vam bo pomagalo učinkoviteje. Nato podamo vse potrebne informacije za to.

Fotografija zunanje in notranje cilindrične niti

Glavne določbe

Klasična oznaka na cilindričnem navoju črpalke

Niti je specifična sekvenca vijačnih utorov z določenim premerom in ponavljajočim se korakom. Uporablja se na površini cilindrične oblike za povezavo različnih izdelkov cevi.

Prednosti navojne povezave

V primerjalni tabeli so prikazane prednosti pritrditve vijakov nad alternativnimi metodami:

Način povezave Pros Cons
Varjenje Polna tesnost, zanesljivost Potreba po dragem varilnem stroju in spretnostih za njegovo uporabo, poškodovanje cinkove plasti na področju varjenja, zapletenost naknadnega razstavljanja
Montaža Enostavnost uporabe z lastnimi rokami, zadostna tesnost Uporaba je možna samo za plastične cevi, ki imajo temperaturne in mehanske omejitve obratovanja.
Tema Univerzalnost, enostavna navodila za uporabo, visoka zanesljivost Potrebujete dodatno tesnilo

Kot lahko vidite, varjenje ima veliko pomanjkljivosti, povezanih z izvajanjem in nadaljnjim stanjem cevovoda, pri čemer se okovja ne more uporabiti na kovinskih konstrukcijah. Edino pomanjkanje navojev je precej pogojno, saj je cena vlečnega vozila, ki ustvarja dodatno postavko izdatkov, zanemarljiva.

Navojna povezava z uporabo tesnilnega traku

Tehnične specifikacije

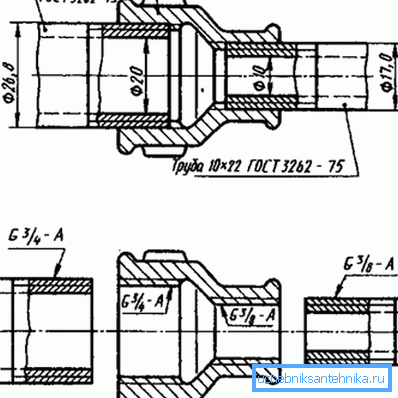

Oznaka navoja po GOST

Zdaj pa razmislimo o glavnih parametrih cevnega valjastega navoja, ki so regulirani v skladu z GOST 6357 81:

  • Kot profila. V tej različici rezanja je enak 55 stopinj.
Profil cevni navoj pod kotom 55 stopinj
  • Zunanji premer - razdalja med dvema najvišjima točkama navojnega profila.
  • Notranji premer - razdalja med najnižjimi točkami navojnega profila.
  • Nazivni premer - parameter za izračun togosti in prepustnosti cevi. Označena je v centimetrih in je povezana z notranjimi in zunanjimi, kot sledi:
Nazivni premer, palcev Ustrezni zunanji premer, mm Ustrezni notranji, mm
Najmanjša vrednost 1/16 7,723 7.142
Najvišja vrednost 6 163.83 162,351

Zavedajte se: pri povezovanju vodovodne napeljave je natančno določen nominalni premer. Preostali podatki so potrebni le pri izdelavi navojnih povezav.

Simbol cilindričnega navoja cevi
  • Korak - število vijačnih utorov na palec. Lahko sprejme vrednosti: 11, 14, 19 ali

Nadzor

Natančnost geometrije niti se preverja na dva načina:

  1. Kaliber. Sprejme se prazno s prilagojenimi parametri in privijemo na nov navoj ali privijte, če je notranja povezava. Če so ugotovljene okvare in odstopanja, prazno polje ne bo doseglo konca izdelka.
Preverjanje kalibracije
  1. Predloga. V tem primeru je primer omejen z dejstvom, da se ravna plošča nanese na nit in če ni nobenih vrzeli, se izdelek šteje za primeren.

Nasvet: če je treba, priporočamo hiter pregled za uporabo predloge. Nadzor z istim kalibrom, čeprav natančnejši, lahko znatno odloži proces.

Metode rezanja

Obstajata dva načina navoja:

Mehansko

Orodje za rezanje vijakov

Izvaja se s pomočjo posebne strojne opreme:

  • V vložku nastavite jekleno gredico.
  • Na čeljusti pritrdite rezilo in ga prilagodite želenemu kotnemu profilu. Orodje za zunanjo rezanje, ki je pravokotno na obdelovanec in za notranjo vzporedno.
  • Zagon avtomobila in nadzor nad rezanjem.

Stroj bo zapletal vsak proizvod, vam bo omogočil hitro in učinkovito delo, ne pa vedno pri roki. Zato bi morali razmisliti o še eni, preprostejši možnosti.

Ročno

Navijanje z vijakom die

Vsak samozavestni vodovodar vedno ima vijak ali cev umre za rezanje zunanjih niti in pipe za notranje.

Takšna orodja vam omogočajo, da izvedete svoje načrte v vseh pogojih, dovolj je:

  • Na cev vijačne mize namestite ustrezne nože in ročice na matrici ali pipo.
  • Nato rahlo potapljajte s konca cevi.
  • Orodje popravite na ali v izdelku.
  • Počasi in enakomerno se pomaknite do polnega hodnika.
  • Napravo hranite nazaj na končno nit.

Obe metodi zahtevata nekaj veščin, vendar so zelo dostopni.

Zaključek

Visokokakovostna in trajna vodovodna instalacija je nameščena z navojnimi priključki. To je časovno preizkušena metoda, ki še ni izgubila pomembnosti.

Zgoraj smo analizirali možne tehnične parametre cilindričnega cevnega navoja glede na trenutne državne standarde Pomembno je tudi, da se potrebni navojni utori na cevi lahko izvedejo neodvisno, z uporabo stroja, die, die ali pipe.

Thread - jamstvo zanesljivosti pri namestitvi cevovoda

Videoposnetek v tem članku vam bo priskrbel dodatne informacije, ki neposredno vplivajo na predstavljene materiale.
