Cevni priključki - vrste in njihove značilnosti

Cevovodni sistem poleg ploskih odsekov cevi običajno vsebuje vse vrste pletenin, vej, prehodov iz enega premera v drugega in drugih elementov. Za njihovo namestitev z uporabo posebne opreme, ki je v resnici ta članek namenjen.

Splošne informacije

Priključni elementi cevovoda ali, kako se ti tudi imenujejo, okovja opravljajo več funkcij. Poleg tega, da se omogoči vod, da se tvori želeni element, na primer, razvejenega ali prehodna ureditev zagotovi tesnjenje reg in hkrati, so odgovorni za zanesljivosti sistema.

Skladno s tem je od njih odvisna obstojnost celotnega plinovoda. Zato je treba pri izbiri pribora pristopiti k odgovornemu ravnanju kot sami. In za to se morate seznaniti z vsemi svojimi obstoječimi vrstami, kar bomo storili še naprej.

Vrste spojin

Najprej je treba reči, da je povezava cevovodov dveh vrst:

• Odstranljive - vključujejo spojine, pridobljene s spajkanjem, varjenjem, stiskanjem, betonom ali lepljenjem.
• All-in-one - navojna, prirobnica, zvonasta in podobno.

Vrste cevovodnih povezav so odvisne od materiala, iz katerega so izdelani deli, in od naslednjih dejavnikov:

• Fizikalno-kemijske lastnosti transportiranega proizvoda, kot so toksičnost, agresivnost, sposobnost obarjanja itd.
• Pogoji delovanja - potreba po pogostem razstavljanju, tlaku sistema, eksplozijski varnosti itd.

Odvisno od vrste povezave elementov cevovoda so izbrani tudi okovja. Ampak, poleg vrste povezave, pribor se razlikuje po namenu.

Najpogosteje v cevovodih so naslednje podrobnosti:

• Komolci;
• Tees;
• Prehodi;
• Spojke

Zdaj si podrobneje ogledate njihove vrste in namen.

Pipe

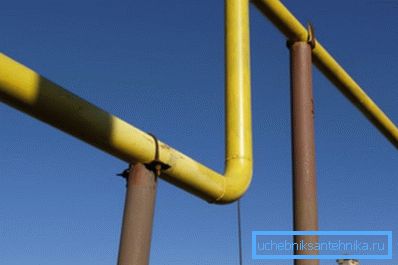

Glavna funkcija pip je sprememba poti cevi in ​​smeri poteka dela. Ta vrsta vgradnje je eden najpogostejših cevovodov. Vizualno je ta detajl lahko predstavljen kot upognjen cevni profil pod določenim kotom.

Seveda, lahko majhen cevovodi premera izvesti rotacijo za krivljenje cevi z rokami, ampak če je premer velik, bo bend cev ne.

Zato se pipe uporabljajo v različnih vrstah sistemov:

• V kemičnih cevovodih;
• Vodne cevi;
• Ogrevalna omrežja;
• Plinovodi itd.

Glede na način izdelave se krivine povezovalnih cevi razlikujejo po:

Najpogostejši so žigosani zavoji in vlečeni.

Kar se tiče strukturnih značilnosti, so najbolj priljubljeni ukrivljeni izdelki, tj. ki ima majhen polmer in je označen z naslednjimi koti vrtenja:

• 45 stopinj;
• 60 stopinj;
• 90 stopinj;
• 180 stopinj.

V zadnjem času so iz nerjavečega jekla, ki so izdelani iz jekla, ki vsebuje krom, zelo priljubljen pri nameščanju različnih vrst cevovodov. Njihova prednost je odpornost na korozijo in različne agresivne medije.

Bodite pozorni! Različni kotni koti omogočajo najboljšo prepustnost sistema. Navsezadnje je rotacija cevovoda pod kotom 90 stopinj najpogostejši vir turbulence, pa tudi katalizator za tresenje v sistemu.

Razvrstitev vrtljivih sklepov se lahko opravi tudi po dveh merilih:

• Gradbeni material;
• Glede na tehnologijo namestitve tega elementa v cevovod.

Za vgradnjo jeklenih sistemov je vogalna krivina navojna tulka, katere telo je ukrivljeno pod določenim kotom. Vendar pa obstajajo podobna oprema za varjene spoje, v tem primeru je njihov notranji in zunanji premer enak notranjemu in zunanjemu premeru cevovoda.

V plastičnih cevovodih, odvisno od vrste, je priključek varjen in v obliki vtičnice.

Tees

Ta vrsta vgradnje je nameščena na mestih, kjer je potrebno raztegniti cevovod.

Odvisno od razmerja vratu tee do telesa tee se razlikujejo po:

• Prehodni - imajo drugačen premer vratu in prehodne odprtine telesa. Uporabljajo se na območjih, kjer je odsek cevovoda drugačen v premeru od osrednjega.
• Enake teže imajo enak premer vratu in skoznje luknje ohišja.

Treba je opozoriti, da so čevlji povezani s tistimi deli cevovoda, ki so izpostavljeni visokim dinamičnim obremenitvam in tlaku. Zato so podvrženi visokim zahtevam glede zanesljivosti in trajnosti.

Področje uporabe je razdeljeno na:

• Izdelki za delo v srednje agresivnih in nizko agresivnih medijih so izdelani iz razredov ogljikovega jekla - 10, 20, StZ.
• Izdelki za uporabo v zelo agresivnih okoljih - iz legiranih in visoko jekla -. 5H5M, 15HM1, 12X18H10T, itd Seveda je cena teh izdelkov je višja.

Proizvajalci uporabljajo različne metode za izdelavo čevljev:

• Metoda litja;
• Z rezanjem plinskih delov in njihovega naknadnega varjenja;
• Z žigom za kovanje in nato vrtanje lukenj;
• Z žigom jeklene pločevine in poznejšim varjenjem.

Prehodi

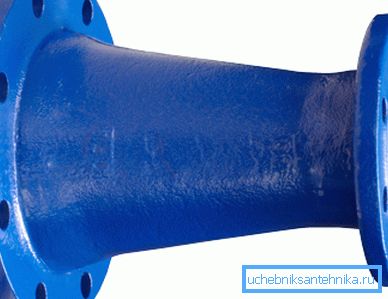

Prehodi se imenujejo deli, ki vam omogočajo gladko spremembo premera cevovoda.

Do danes obstaja veliko različnih možnosti za adapterje, ki so razdeljeni predvsem na:

• Žigosan;
• Varjene.

Glavna značilnost adapterja je vhodni in izhodni premer, pa tudi prehodna dolžina. Poleg tega se lahko izdelki v materialu, iz katerega so izdelani, razlikujejo.

Morda najbolj razširjeni prehodi iz nerjavečega jekla, ki se uporabljajo na naslednjih področjih:

• Kemična - zaradi odpornosti na agresivno okolje;
• Hrana - zaradi prijaznosti do okolja;
• Energija - zaradi moči in trajnosti.

Potrebo po prehodu lahko povzroči več razlogov. Na primer, zmanjšanje premera poveča tlak v ceveh in posledično poveča tlak. Razširitev omogoča doseganje nasprotnega učinka.

Tako so prehodi najbolj dragoceni del distribucije pritiskov in načrtovalnih obremenitev na sistemu. Tako kot pri čevlih so prehodi podvrženi povečanim zahtevam glede zanesljivosti in trajnosti.

Trenutno je na voljo več načinov izdelave teh delov:

• Kovanje obročastih ali vtiskovanje koničnih odkovkov z njihovo nadaljnjo mehansko obdelavo;
• Valjanje iz pločevin in naknadnega varjenja;
• Žigosanje iz pločevin in naknadnega varjenja;
• Odklepanje iz cevastih zapiranj s stiskanjem ali odtiskovanjem.

Z vgradnjo se prehodi lahko zložijo in varijo.

Bodite pozorni! Varjeni cevni spoji po GOST 16037-80 so dovoljeni le, če so fitingi iz istega jekla kot cevi.

Prirobnice

Prirobnice so deli v obliki diska (včasih v obliki kvadratnega okvirja), namenjeni za povezavo cevi enakega premera s sorniki. Ta povezava se uporablja predvsem na mestih priključitve cevovodov na opremo, ki ima nasprotne prirobnice, pa tudi na odsekih cevovodov, ki med delovanjem potrebujejo občasno zamenjavo in demontažo.

Ti deli se razlikujejo glede na to, kako so priključeni na cevi.

So:

• Varjene;
• Navoj.

Prirobni varjeni priključki po GOST 12815-80 so razdeljeni na:

• Plosko varjene (varjene v dveh šivih);
• Loose na varnem obroču;
• Varjena rit.

Za priključitev cevi iz legiranega jekla uporabite proste prirobnice, ki ležijo na prirobljenem koncu cevi. Povezava na nit se praviloma uporablja za visokotlačne cevovode.

Dimenzije prirobnic so standardizirane, kar zagotavlja njihovo zamenljivost v cevovodih.

To velja za:

• Zunanji premer dela;
• Premer sornika;
• Premer in število lukenj vijakov.

Za tesnjenje prirobničnih priključkov se med njimi uporablja posebno tesnilo, katerega oblika je odvisna od lastnosti prevažane tekočine ali plina in tlaka v sistemu.

V skladu z GOST 12815-80 obstajajo osi tipi tesnilnih ravnin:

1. S polico;
2. S povezovalnim jezičkom;
3. Z votlo;
4. S utorjem;
5. S trnom
6. Pod ovalnim tesnilom;
7. Utor za fluoroplastične tesnila;
8. Pod tesnilom leče.

Treba je opozoriti, da je tesnost povezave v veliki meri odvisna od kakovosti tesnil.

Zato veljajo naslednje zahteve:

• Elastičnost;
• Moč;
• Moč;
• Toplotna upornost;
• Kemijska odpornost

Bodite pozorni! Navodila za uporabo navojnih in prirobničnih priključkov ne dovoljujejo njihove uporabe za cevovode, ki jih je težko dostopen za preglede.

Spojke

Priključek je del, katerega notranji premer je enak zunanjemu premeru priključenih cevi. Te povezave je mogoče uporabiti za namestitev zložljivih in monolitnih cevovodov. V prvem primeru uporabite navojne spojke in v drugem - lepilo ali pod varjenim priključkom.

Moram reči, da v vsakem primeru sklopka zagotavlja tesno povezavo. Cevovodni material je lahko katerikoli, najpomembnejše je, da sovpada z materialom sklopke.

Dejansko je sklopka alternativa prirobnični povezavi. Na primer, v jeklenih cevovodih, kot prirobnice, omogoča razstavljanje in zamenjavo posameznih delov sistema. Ker kovinski cevovodi niso preveč trpežni, je ta možnost zelo priljubljena.

Treba je opozoriti, da obstaja še en tip spojnic - zvonasto oblikovan, ki se uporabljajo v ceveh, ki niso pod tlakom, na primer v kanalizacijskih sistemih. Povezava se nato izvede z gumijastimi tesnili.

Zaključek

Kot smo ugotovili, so tudi enaka oprema za cevovode več vrst. Zato jim je treba izbrati zelo previdno. Visokokakovostni in pravilno izbrani deli bodo podaljšali življenjsko dobo plinovoda.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
