Diametri jeklenih cevi: študijski standardi

Kljub širjenju sodobnih kompozitnih materialov jeklarstvo še vedno potrebuje pri izdelavi cevovodov za različne namene. Kakšni so lahko premeri jeklenih cevi po GOST? Na splošno kakšni standardi urejajo njihovo proizvodnjo? Kje in za kaj se uporabljajo ustrezni izdelki? Ugotovimo to.

Regulatorni dokumenti

Začnimo s seznamom standardov, ki jih moramo preučevati.

• V skladu z GOST 3262-75 izdelujemo izdelke za vodo in plinovod.
• Cevovodi za cevovode in cevovode (NKT) so montirani iz valjane kovine, izdelane po GOST 633-80.
• Obseg brezšivnih vroče valjanih cevi je v standardni številki 8732-78.
• Za hladno deformirano paleto izdelkov se normalizira po GOST 9734-75.
• Varjene cevi za plin in olje so izdelane po GOST 20295-85.
• Končno, jeklene cevi velikih premerov za plinovode, naftovode in naftovode so izdelane v skladu z GOST R 52079-2003.

Prosimo, upoštevajte: ta seznam ne zahteva, da bi pokrili vsa področja proizvodnje. Namerno smo izključili nekatere specifične izdelke, kot so ohišja cevi ali okvirji cevi za avtomobilsko industrijo.

Velikosti in aplikacije

Torej, kakšni so premeri jeklenih cevi v skladu s temi dokumenti? Za kakšen namen se uporablja cev?

GOST 3262-75

Celoten seznam velikosti, ki ga določa standard, je sorazmerno majhen, zato ga bomo dali v celoti.

Izdelke lahko izdelamo s prevleko proti koroziji in brez njega. Poleg tega jih lahko dobite s sesekljano ali natezno nitko.

Obseg - distribucija vode, plina in ogrevanja v stanovanjskih, pisarniških in proizvodnih objektih.

Dajmo nekaj primerov uporabe.

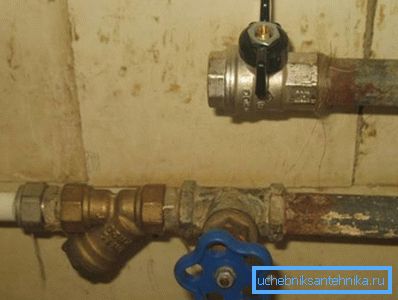

• Premer 15 mm je potreben kot dovod vode in plinske interne povezave.
• Za oskrbo s radiatorji se uporablja jeklena cev 20 mm.
• Jeklena cev 25 mm se uporablja za vgradnjo grelnih cevi.
• Jeklena cev 40 mm je primerna za polnjenje ogrevanja in oskrbe z vodo.
• Jeklena cev 125 mm je primerna za vgradnjo cevovodov za toplo vodo in nekaj desetletij prej - in cevovodi za hladno vodo.

Za referenco: jeklena cev 8 mm, 6 in 10 mm, če se uporablja v vodi in plinovodih, je neverjetno spretno skrita. V bogati praksi mojstrov našega projekta te dimenzije niso nikoli dosegle.

Cena cevi VGP je ena izmed najnižjih med vsemi cevnimi valjani izdelki zaradi uporabe poceni jeklenih razredov in proizvodne tehnologije: visokofrekvenčni tokovi se uporabljajo za varjenje, kar zagotavlja minimalne časovne stroške na meter.

GOST 633-80

Seznam sort, ki ga določa ta regulativni dokument, ne vpliva tudi na njegovo velikost.

Kaj je še koristno vedeti o izdelkih, izdelanih v skladu s standardi tega standarda:

• V skladu s proizvodno tehnologijo so lahko le in izključno brezšivne, to je pridobljene ne z zvijanjem ravne gredice (trak), temveč z utripanjem trdnega jeklenega cilindra (palice). Ta proizvodna metoda zagotavlja znatno večjo odpornost na notranji hidravlični tlak: električni varilni šiv je vedno slabši od trdnosti celotne kovine.

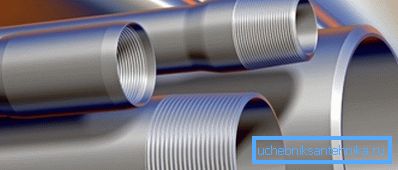

• Cev je izdelana tako, da je gladka (pod priključkom sklopk) in brez sklopke, pri čemer se konci spustijo zunaj.

• Izdelki z vijačnimi in sklopnimi sklopkami morajo prenesti hidravlične preskuse; hkrati je notranji tlak med preskušanjem povezan z velikostjo cevi in ​​se giblje od 375 do 1250 kgf / cm2.

Za referenco: tlak vode na izhodu iz rudarskih monitorjev dosega trikrat manjše vrednosti - ne več kot 400 kgf / cm2. Čas takega monitorja preprosto zmanjša kamenje.

Uporaba cevnih cevi se večinoma nanaša na proizvodnjo nafte in plina: služijo za črpanje naravnih ogljikovodikov in tlak v rezervoarju.

GOST 8732-78

Brezšivne vroče valjane cevi imajo lahko premer od 20 do 530 mm, debelina stene od 1,08 do 75 milimetrov.

Tehnologija njegove proizvodnje je na kratko naslednja:

1. Valjasta gredica se segreva v indukcijski peči do temperature, pri kateri jeklo postane plastično.

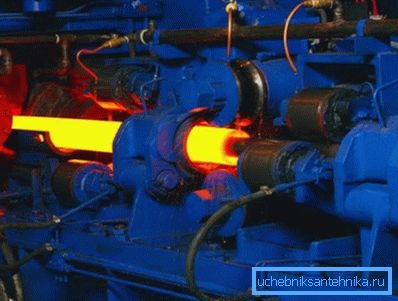

2. Na piercing mlin se pretvori v rokav - votlo valj.

1. Po ponovnem segrevanju obdelovanec, obrabljen na trnu, prehaja zaporedje valjev, s tem zmanjšuje svoj zunanji premer.
2. Po hlajenju se dokončana cev razreže na segmente in po tem, ko se kontrola kakovosti pošlje v skladišče končnega izdelka.

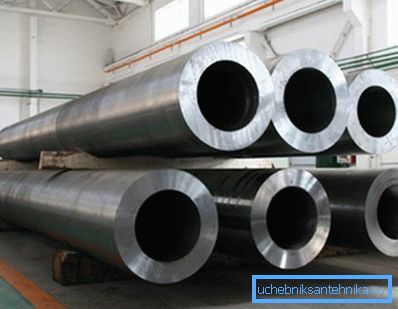

Proizvodnja zaradi očitnih razlogov ima največjo energetsko intenzivnost. Poleg tega so zaradi debele stene izdelka izredno masivni: če je cev iz armiranega vodnega plina 65 mm tehta 7,88 kg / linearni meter, potem je vroče deformiran 63,5x14 najbližji s premerom kar 17,09.

Kje se uporabljajo vroče valjani izdelki? Jasno je, da gradnja primestnega vodovodnega sistema ni z lastnimi rokami: njihova moč je očitno prekomerna. Glavna področja uporabe so visokotlačni cevovodi in hidravlični sistemi.

GOST 8734-75

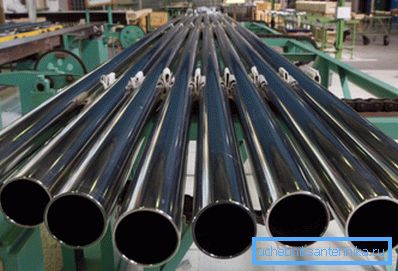

Metoda hladne deformacije se razlikuje od vročega valjanja le v tem, da se po piercingnem mlinu ohladi rokav, nadaljnje operacije pa potekajo pri temperaturi, ki je precej pod točko rekristalizacije jekla.

Ker se med valjanjem v kovini neizogibno kopičijo notranje obremenitve, je v navodilu o proizvodni tehnologiji, ki je vsebovana v enem od s tem povezanih standardov, potrebna obvezna toplotna obdelava valjane kovine po valjanju: jeklo segreje in se počasi ohladi ter pridobi viskoznost in duktilnost.

Kakšne velikosti so zapisane v standardu:

• Premer - od 5 do 250 mm.
• Debelina stene - od 0,3 do 24 mm. V tem primeru več možnosti ustrezajo enakemu premeru: recimo, jeklena cev 200 mm ima stene od 3 do največ 24 mm, jeklena cev 110 mm - od 1,5 do 18.

Kot vroče valjani se uporabljajo hladno oblikovani izdelki, kjer je potrebna maksimalna odpornost proti hidravličnemu tlaku z najmanjšo težo.

GOST 20295-85

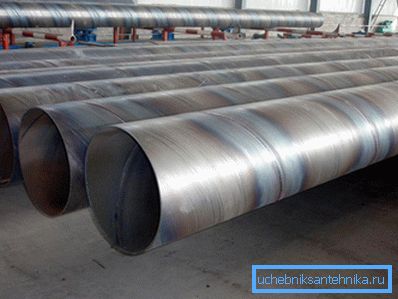

Standard predvideva proizvodnjo vzdolžnih in spiralno varjenih izdelkov z zunanjim premerom od 159 do 8220 mm s stenami od 3 do 12 mm.

V tem primeru standard vsebuje priporočila o načinu izdelave za različne velikosti:

• S premerom 159 - 426 je dovoljeno uporabiti varjenje z visokofrekvenčnimi tokovi.
• Električno obločno varjenje spiralnih spojev se lahko uporablja v razponu od 159-820.
• Vzdolžna obločno varjenje se uporablja za velikosti 530-820.

GOST R 52079-2003

Zadnji dokument na našem seznamu omogoča premer od 114 do 1420 mm s stenami od 3 do 21. V tem primeru se lahko uporabi visokofrekvenčno varjenje z enim vzdolžnim šivom (dimenzije 114-530), varjenje z vijačnim spiralnim šivom (159-1420) in vzdolžno varjenje šiva z enim ali dvema vzdolžnima šivoma (530-1420 mm).

Zaključek

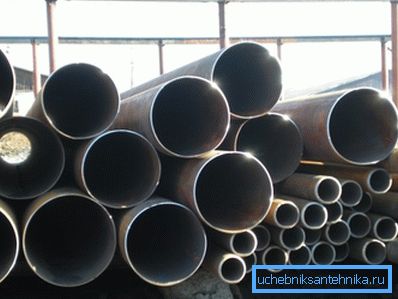

Kot že omenjeno, naš seznam regulativnih dokumentov ne trdi, da je popoln. Na primer jeklena cev 300 mm ne ustreza nobenemu od navedenih območij; Vendar pa je v realnih cenikih proizvajalcev in trgovcev je.

Kot vedno, bralec lahko najde dodatne informacije v videoposnetku v tem članku. Uspehi!
