Distribucijski kolektor za ogrevanje doma

Neodvisno neodvisno ogrevanje zasebne hiše je koristno, vendar le, če je dobro urejeno. Včasih se zgodi, da so vzeli visokokakovostni kotel, in ožičenje je pravilno spajkalo in v hiši ni bilo dovolj toplote.

Pogosto vzrok tega nadležnega nesporazuma je pomanjkanje distribucijskega kolektorja, ki ga je mogoče kupiti ali izdelati ročno, vendar je nemogoče racionalno distribuirati ogrevanje v srednjih in velikih kočah.

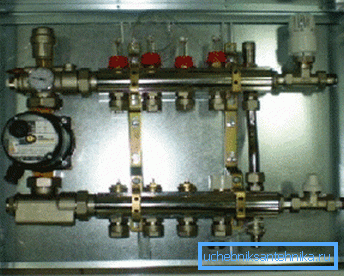

Fotografija lokalnega distributerja z obtočno črpalko.

Zakaj namestiti kolektor

Ob osnovnem tehničnem izobraževanju je preprosto primerjati preproste stvari. Premer šobe, ki prihaja iz kotla, je pogosto veliko manjši od vsote premerov cevi, ki se raztezajo na vsako točko. Nekateri poskušajo to nadomestiti z namestitvijo močne obtočne črpalke, vendar ima vsak sistem največji obseg in če ga ignorirate, sistem ne bo uspel ali se bo poraba goriva dramatično povečala.

Če želimo pojasniti, glej primer. Izhodišče večine stenskih plinskih ogrevalnih kotlov za ogrevanje je?

Recimo, da hrani 3 točke:

  1. zidni radiatorski sistem;
  2. kotel za indirektno ogrevanje;
  3. konturno toplo nadstropje.

Vtočna cev za vsako točko ima presek 1 cm. Očitno je cev v? ne bodo mogli v celoti zagotoviti 3-palčne cevi, preprosto ni dovolj hladilne tekočine.

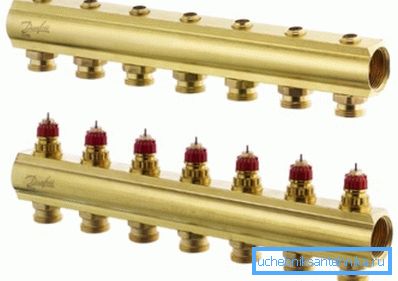

Tovarniški medeninasti kolektor.

Obstajajo primeri, ko ožičenje radiatorja deluje normalno, vendar le do trenutka, ko je toplo dno vklopljeno. Po tem so radiatorji rahlo vroči in tla ne segrejejo. Močnejši kotel ni možnost, v večini primerov pa je dovolj, da namestite distribucijski razdelilnik ogrevalnega sistema.

Naprava in načelo delovanja

Morda ste že opazili, da lahko cena distributerjev močno niha. Odvisno je od številnih dejavnikov, vendar je načelo delovanja in splošna naprava enote enaka pri vseh modelih.

Kako grelni kolektor

Dejansko je distributer vmesni rezervoar, v katerem se hladilno sredstvo zbira, preden se sprosti v sistem. Če to razložite na prstih, si predstavljajte sodček, v katerem so izdelane več lukenj, na vsaki luknji pa je nameščena pipka. Zdaj lahko regulirate pretok tekočine iz pipe.

Tlačni ventili.

Seveda smo povedali, da smo pretiravali, v resnici je distribucijska glavnica precej bolj zapletena. Da bi sistem jasno deloval, je mamina zmogljivost z vgrajenimi vhodi ni dovolj.

Tukaj so nameščeni tudi nastavitveni ventili, zapiralni ventili za krvavitev zraka, termometri za krmiljenje hladilne tekočine in merilniki tlaka. V resnih sistemih je poleg splošne obtočne črpalke na vsaki veji mogoče namestiti tudi ločeno črpalko.

Poleg tega je polnopravni zbiralec sestavljen iz najmanj dveh cistern. Eden glavnik je odgovoren za tok hladilne tekočine, drugi pa ima funkcijo nadzora nad povratkom. Zaradi tega je možno prilagoditi hitrost pretoka hladilne tekočine za vsako vejo, plus, če je potrebno, lahko podružnico popolnoma izklopite.

Splošna shema vgradnje ventilov.

Dve vrsti ventilov

Sodobni distributerji so konvencionalno razdeljeni na 2 glavna tipa, razlikujejo se predvsem v namenu in velikosti.

Prva skupina enot je namenjena za vgradnjo močnih sistemov ogrevanja v precej velikih stavbah. Takšen distribucijski razdelilnik ogrevalnega sistema je nameščen v kotlovnici in ima 2 volumetrična glavnika, katerega prerez se lahko začne 100 mm in več.

Oprema v kotlovnici.

Dodatno cirkulacijsko črpalko za ogrevalni sistem je nameščena na vsaki šobi dovodnega glavnika poleg zapornega ventila. Povratna cev je praviloma zaključena le z zapornimi ventili. Posebnost takšnih sistemov je prisotnost tako imenovanih hidravličnih puščic.

Hydroarrow omogoča bolj gladko, brez nenadnih kapljic, razporedite hladilno sredstvo med različnimi ogrevalnimi krogi. Preprosto je to cev velikega premera z več vodniki. Priročnik za namestitev prav tako ne povzroča težav, pravzaprav je med dovodom in povratnim glavnikom razporejen kratek stik.

Drugi tip je lokalni sistem, namenjen ogrevanju majhnega prostora, enoposteljne sobe ali bloka. Na osnovo je vezje opreme ni nič drugačno. Kot v prvem primeru sta nameščeni 2 glavniki, krma in obratno.

Ampak, če so distributerji za kotlovnico zasnovani tako, da v celoti zamenjujejo hladno tekočino z vročo, potem lokalne naprave samo mešajo tople in hladne vode in jih vodijo v sistem.

Lokalni distributer za talno ogrevanje.

Funkcijo hidravličnih puščic tukaj pogosto opravlja dodatna obtočna črpalka. Kateri zaradi razlike v temperaturi, na delovnem mestu zajema toplo vodo in ga mešamo s hladno vodo, jo sproži v sistem. Na prvi pogled se zdi, da je celotna zgradba nepotrebno zapletena, vendar je to oblikovanje, ki omogoča optimalno distribucijo toplote v hiši.

Pomembno: Zgornja oblika je namenjena velikim sistemom. Za majhno kočo te težave niso potrebne, obstaja le en lokalni sistem za 3-5 vej.

Hydroarm z merilnikom tlaka.

Nasveti za samosestavo

Distribucijski razdelilnik ogreje svoje roke, da zbira enostavno. Kot ste že razumeli, je sama zasnova precej preprosta in enostavna.

Celotno vprašanje je, koliko dodatnih funkcij želite zgraditi v vašem sistemu.

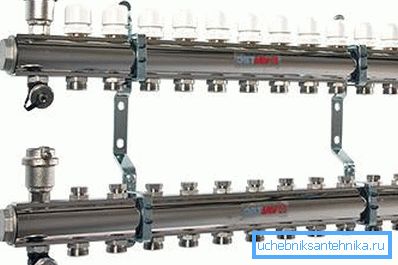

Jekleni glavniki.
  • Če govorimo o distributerju, namenjenem za vgradnjo v kotlovnico, morajo biti te konstrukcije oblikovane za konstantno, dovolj visoko temperaturo in tlak.. Odpornost na takšne teste je lahko samo kovinska. Zato je za načrtovanje takšnih sistemov potrebno električno varjenje in sposobnost kuhanja naravno.
  • Konfiguracija same matične cevi, na kateri bodo izhodi v sistem temeljili, ni pomembna. Toda iz izkušenj lahko priporočamo uporabo cevi s kvadratnim ali pravokotnim prerezom. Uporabimo lahko tudi krog, vendar jih je težje označiti in kuhati.
  • Lokalni sistem nima tako strogih zahtev, zato ga je mogoče sestaviti iz bolj dostopnih materialov.. Trenutno so polipropilenske cevi in ​​pribor najbolj primerne za samonastavljanje v obrtniških razmerah. Na voljo je mogoče spajkanje, škarje lahko kupite, navodila za namestitev pa so na voljo vsem.
Enota iz kvadratnih cevi.
  • Začeti se mora s proizvodnjo hidravličnih puščic. Kot smo že omenili, je za to primerna navadna cev, katere premer presega 3-kratni premer delujoče cevi, priključen na obeh straneh. V hidravlični igli so narejene 5 točk, od zgoraj navzgor za krvavitev zraka, naslednja dva sta za priključitev kotla. Preostali par služi za povezovanje umrlih.
  • Distribucijski izhodi in povratni glavniki so povsem enaki.. Edina razlika je lahko pri namestitvi šob. Če v obeh glavah cevi segajo navzgor ali navzdol, je bolje, da jih razporedite v vzorec kontrolne plošče. Preprosto povedano, morajo biti zatiči zgornjega glavnika premakniti za polovico razdalje glede na spodnjo strukturo. Torej bo prikladno povezati cevi.
Distributer iz okroglih cevi.

Nasvet: če imate dober nabor orodij, veliko željo in zlate roke, nato pa spajkanje distribucijskega kolektorja ogrevanja z lastnimi rokami ni težko. Vendar je pogosto veliko bolj donosno in hitrejše, da bi vse podrobnosti o gradnji kupili ločeno in jih sestavljali na gradbišču, bo veliko cenejše kot skupščina kot skupščina.

Shema montažnih glavnikov.

Na videoposnetku najdete bolj popolne informacije o temi zbiralnikov ogrevanja.

Zaključek

Pred nakupom ali oblikovanjem enote z lastnimi rokami morate izračunati značilnosti sistema za vašo določeno sobo. Zbiralec, narejen z rezervo, ne bo povzročal škode, če pa naredite napako v manjši smeri, bo celotno delo storjeno zaman. Zato, če ste sami daleč od toplotnega inženirstva, je bolje naročiti izračun strokovnjaku, cena teh storitev ni super, vendar pa lahko napaka stane več.

Razdelilnik z integrirano hidravlično iglo.
