Grelni kabel za cevi: 3 vrste naprav za aktivno ogrevanje in

Vodni grelni kabel za cevi je lahko odlična rešitev v situaciji, ko je treba zaščititi svojo vsebino pred izpostavljenostjo nizkim temperaturam. Seveda delovanje takih sistemov zahteva precej velike količine električne energije, vendar so v nekaterih primerih takšni stroški povsem upravičeni.

Da bi lahko krmarili po vseh vrstah kabelskih izdelkov in pravilno uporabili izbrane modele, bomo v naslednjih poglavjih dobili najbolj relevantne informacije o tej temi.

Hladna zaščita cevi

Polaganje cevovodov na prostem in v neogrevanih prostorih (na podstrešjih, kleti, itd.) Morajo spremljati ukrepi za zaščito pred nizkimi temperaturami. Dejstvo je, da v hladnem tekočini zamrzne, kar lahko privede do popolne ali delne blokade cevi in ​​včasih do njegovega razpada.

Za preprečevanje takšnih težav se običajno uporabljajo na naslednje načine:

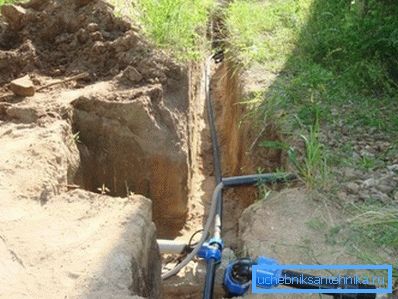

• Cevi lahko namestite pod zamrzovanje. Praviloma je v zmerni coni na globini približno 1,5 m pozitivna temperatura vzdrževana tudi pri močni zmrzali, zato ni potrebe po skrbi za zamrzovanje vode.

Bodite pozorni! V severnih regijah je treba cevi pokopati veliko močnejše in v območju permafrosta ta metoda običajno ni primerna.

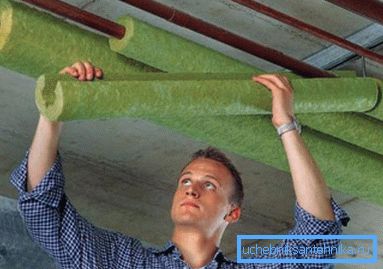

• Z odprtim položajem, pa tudi, ko je postavljen na plitvo globino komunikacijskih oblog izolacijskih materialov. Za to se najpogosteje uporabljajo prevleke iz steklene volne ali mineralne volne, vendar so nedavno postale priljubljene tudi penaste polistirenske konstrukcije.

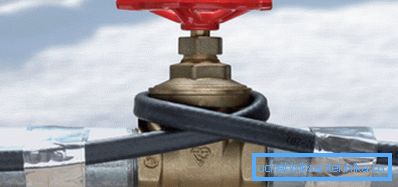

• Na površini cevovoda (ali znotraj njega) je mogoče namestiti poseben kabel, ki zagotavlja zaščito pred zmrzaljo.. S prehodom električnega toka se ta kabel segreje, kar daje velik del toplote cevi in ​​njegovi vsebini.

Kljub zadostni zapletenosti pri izvajanju in visokih stroških je tretja metoda najbolj učinkovita. Zato se uporabljajo cevovodi za ogrevanje cevi, kjer se povečajo zahteve za stabilnost vodovodnih in kanalizacijskih sistemov.

Vrste kablov

Odporen

Najpreprostejši sistem, ki se uporablja za vzdrževanje optimalne temperature cevovoda, je uporovni kabel.

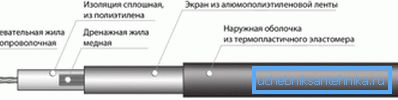

Njegova zasnova vključuje naslednje elemente:

• Brezvodni brezvodni prevodnik s fiksnim uporom. S prehodom toka segreje, saj je glavni vir toplote.

Bodite pozorni! Odvisno od števila takšnih prevodnikov se razlikujejo enojni in dvožilni modeli.

• Izolacija fotopolimera, ki ščiti prevodnik iz vezja in zagotavlja prenos toplote na pletenico.
• Plašč iz bakrene žice, ki opravlja funkcijo enakomerne porazdelitve izbrane prevodne stanovanjske toplote. Lahko je tudi zaščitni sloj.
• Zunanja izolacija z dobro toplotno prevodnostjo. Preprečuje korozijo bakrovih in nichrome delov, ki jih zanesljivo ščitijo pred vlago in vremenskimi vplivi.

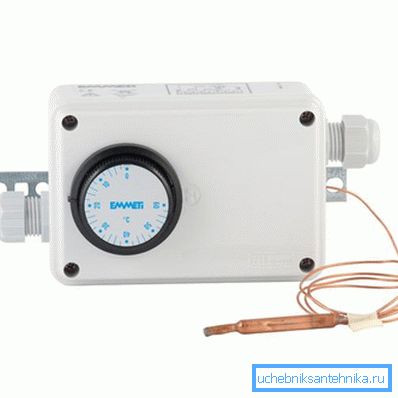

Ključna značilnost uporovnega kabla je, da se vklopi in izklopi z ločenim termostatom. Funkcije te naprave se regulirajo v avtomatskem načinu glede na odčitane vrednosti nameščenih temperaturnih senzorjev.

Zaradi prisotnosti termostata in temperaturnih kazalcev je sistem zelo ranljiv. Ko je vsaj ena od teh vozlišč odklopljena ali ne, kabel preide v način neprekinjenega delovanja in kot posledica tega hitro pregori zaradi pregrevanja.

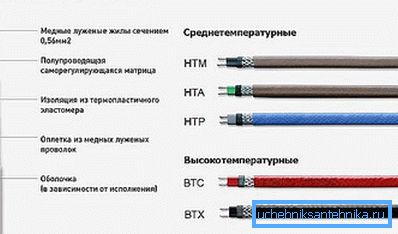

Samoreguliranje

Zgoraj opisane slabosti so brez samoregulacijskih sistemov za ogrevanje cevi:

• Kot pri uporovnih kablih so vir ogrevanja prevodne žice z nitrom ali podobnimi zlitinami.
• Vene so nameščene v izolacijske kanale polimerov z visoko toplotno prevodnostjo.

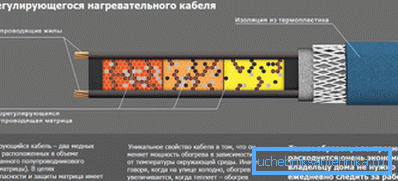

• Polprevodniška matrika se nahaja med kanali, odvisno od temperature: več se segreje, v njej se tvorijo manj prevodne poti.
• Tako se nastavitev kabla izvede samodejno: ko se cev ohladi, matrika intenzivno izvaja tok in vodniki segrejejo več. Višja temperatura se dvigne, nižje so lastnosti prevodnika kabla, tako da se tveganje pregrevanja in taljenja prevodnikov zmanjša.

Bodite pozorni! Dodatni pol takega sistema je odsotnost termostata in senzorjev.

Ključna pomanjkljivost samoregulacijskih grelnikov je njihova sorazmerno visoka cena (približno 200 rubljev na linearni meter). Vendar pa zanesljivost sistema običajno nadomešča take stroške.

Notranji

Ločeno skupino naprav sestavljajo notranji kabli.

Za razliko od bolj priljubljenih zunanjih, so nameščeni neposredno v votlino cevi, za kar je značilno veliko večja učinkovitost zaradi zmanjšanja toplotnih izgub.

• Kot glavni vir toplote se za vgradnjo v cev navadno uporablja poseben samoregulacijski grelni kabel. Takšni modeli so opremljeni z bolj gosto izolacijo z dobrimi lastnostmi proti vlagi, kar jim omogoča zaščito kovinskih prevodnikov in umiranje iz vezja.
• Uporovni modeli se lahko uporabljajo tudi za notranjo namestitev, vendar je to izjema in ne pravilo.

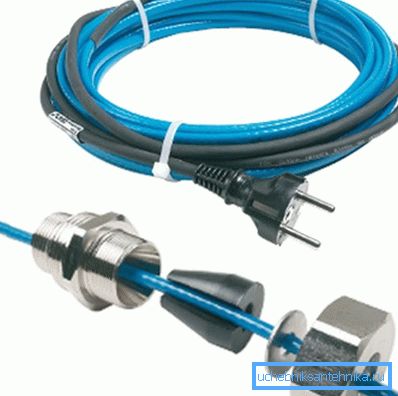

• Poleg kabla so običajno vključene tudi posebne sklopke in žleze za vgradnjo na cevovod.
• Naprava je napajana iz 220V omrežja. Včasih navodilo priporoča povezavo vodnikov skozi neprekinjeno napajanje, da se med prekinitvijo električnega toka ohrani v delovnem stanju.

Tehnike namestitve

Zunanja namestitev

Zunanji in notranji vodniki se lahko ročno namestijo.

Namestitev ne predstavlja nobenih posebnih težav - preprosto morate upoštevati nekaj preprostih pravil:

• Pri zasebnih hišah izberemo model z močjo od 30 do 60 W / m - v zmerni coni preprosto ni več potrebno.
• Cev očistite pred umazanijo, prahom in rjo. Za najučinkovitejši prenos toplote potrebujemo prevodnik, da se tesno prilega kovini ali plastiki.

Nasvet! Če se polimerni plin segreje, pred namestitvijo elementov za prenos toplote je treba cev zaviti s folijo. Tako bo toplota porazdeljena bolj enakomerno, tveganje taljenja PVC ali polipropilena pa bo zmanjšano na minimum.

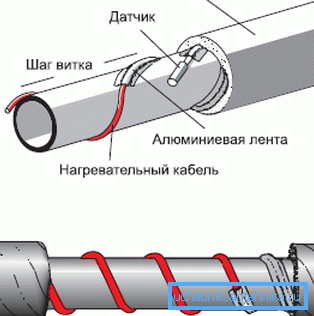

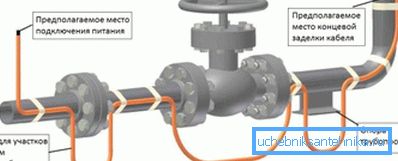

• Kable položimo vzdolž cevi (z ravno ali valovito črto) ali od njega vijak spiralno v korakih do 40 cm. Pri uporabi uporovnih modelov nikoli ne dovolimo, da se vodniki presekajo: zelo hitro bodo izpuščeni na mestu dotika.
• Vsakih 20 cm fiksira vodnik s pomočjo metaliziranega lepilnega traku ali posebnega toplotno odpornega prevleka.
• Da bi zmanjšali izgubo toplote, kabel na vrhu lepimo z aluminijastim trakom na osnovi polimera, po katerem se prekrivamo s toplotno izolacijskim plaščem.

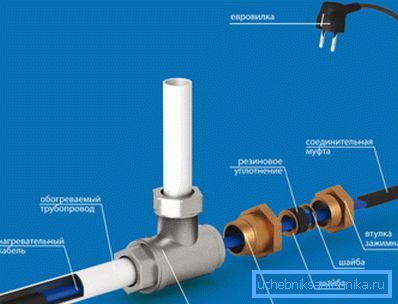

Notranja instalacija

Notranja namestitev je nekoliko bolj zapletena:

• Izberemo model, katerega dolžina ustreza dolžini ogrevanega segmenta cevi. Pri tem je treba upoštevati, da vodnik ne sme skozi ventile in načrtovati namestitev s tem dejstvom v mislih.

Nasvet! Takšni sistemi se lahko uporabljajo samo v cevovodih z notranjim premerom 20 mm in več.

• Testo ustreznega prečnega prereza smo odrezali v cev na vstopni točki kabla.
• Prevodnik dobimo v cev, tako da je grelni del popolnoma skrit v lumnu.
• Napravo pritrdite v vtičnico s priloženimi priključki in adapterji.
• Grelnik priključimo na električno omrežje s pomočjo vtiča ali stikalne plošče.

Če je bil uporabljen samoregulacijski kabel, se lahko preskus izvede v vsakem primeru. Vendar pa je zaželeno testirati uporovne modele in jih uporabljati le, če vse cevi napolnimo z vodo, sicer se tveganje pregretja znatno poveča.

Zaključek

Uporaba ogrevalnega kabla za cevi (kot ga včasih imenujemo grelni kabel) preprečimo zamrzovanje vode pozimi. In to pomeni, da niti znižanje tlaka niti potopi oskrbe z vodo in odplake ne bodo strašni za nas celo v najhujši zmrzali. Več o načinu delovanja in načinu namestitve opisanih naprav v videoposnetku v tem članku lahko izveste.
