Hdpe cevi in ​​druge lastnosti

Kaj je to gradivo - PND? Kateri premer HDPE cevi je na voljo v prodaji? Katere standarde ureja proizvodnja? Poskusimo odgovoriti na ta in nekatera druga vprašanja.

Kaj je to?

PND je običajna kratica za nizkotlačni polietilen. Preden se lotimo podrobne študije o velikosti in drugih značilnostih, se bomo seznanili z bolj splošnimi značilnostmi gradiva.

Polietilen: Splošne lastnosti

Kaj vemo o polietilenu:

• To je najpogostejši termoplastov (polimeri, ki reverzibilno spreminjajo svoje fizikalne lastnosti pri segrevanju). Ko je proizvodna tehnologija dobro uveljavljena, je logično pričakovati, da bo cena materiala nizka.
• Govorimo o segrevanju: že pri 80 ° C se polietilen začne zmehčati. Moč cevi, ki se zlomi, katastrofalno pada pri precej nižjih temperaturah, zato večina proizvajalcev omejuje način delovanja na 40-45 stopinj Celzija.

Zanimivo: prepleteni polietilen (polimer, katerega molekule so povezani z navzkrižno povezavo) je veliko bolj odporno na toploto in se uspešno uporablja za cevovode za ogrevanje in oskrbo s toplo vodo.

• Plastika ima izredno nizke lepilne lastnosti.. Preprosto povedano, drugi materiali ne držijo svoje površine. Če je tako, ne more biti strah, da se tlačne cevi z mineralnimi nanosi ne bi mogle bati.
• Življenjska doba hladne vode je ocenjena na 50 let ali več..
• Kot vsa plastika je polietilen dielektrik.

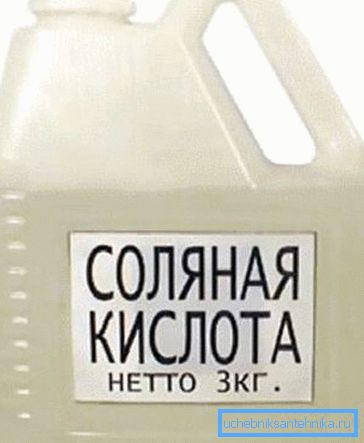

• Je izjemno odporen proti agresivnim okoljem.. Koncentrirane kisline in alkalije so pogosto dobavljene v zaprtih plastičnih embalažah.

HDPE in LDPE

Polietilen, kot je enostavno uganiti iz njenega imena, je produkt polimerizacije plina etilena. Odvisno od pogojev, pod katerimi teče, lahko dobite material s precej drugačnimi lastnostmi.

LDPE ima nižjo mehansko moč in se uporablja predvsem za cevovode z rahlim nadtlakom. Alternativno ime je polietilen z nizko gostoto. PND ali PVP (polietilen z visoko gostoto) je veliko bolj trpežna in se pogosto uporablja v tlačnih cevovodih.

Zanimivo: sedanji standardi ne delijo HDPE in LDPE. In kanalizacijske in tlačne cevi lahko izdelamo iz obeh vrst plastike. Prav tako je pogosta tabela premerov cevi HDPE in LDPE.

Parametri

Jasno je, da je glavni parameter, ki označuje cevovod, njegov premer. Določajo pasovno širino.

Vendar pa opis materiala ni omejen na njih: na primer, celotne tehnične značilnosti 110-milimetrske cevi PND vključujejo več pomembnejših parametrov.

• Debelina stene Njeno povečanje pri konstantnem nazivnem premeru poveča moč cevovoda glede na notranji hidrostatični tlak.
• SDR je standardno dimenzijsko razmerje, frakcija z zunanjim premerom v števcu in debelina stene v imenovalcu. Čim večji je SDR, je manjši delovni tlak cevi: povečanje površine stene pri njihovi fiksni debelini in lastnosti trdnosti zmanjšuje sposobnost plinovoda, da prenese hidravlični tlak.

• MRS - največja trajnost. Merska enota - MPa (megapascali). Preprosto povedano, to je največja napetost v stenah, pri kateri bo cev 50 let delovala pri temperaturi + 20 ° C.
• MOP - maksimalni delovni tlak.
• S je serija cevi, izračunana kot MRS / 1.25 / MOP, pri čemer je 1.25 varnostni faktor za vodo.
• Poleg tega so izdelki lahko zasnovani za prevoz pitne vode ali izključno za tehnične potrebe.

Kaj pomeni oznaka vrste PE 32, PE 63 (včasih napačno označena kot cev HDPE 63), PE 80 in PE 100? Le to, da največja dolgoročna moč MRS ustreza desetkratni manjši vrednosti:

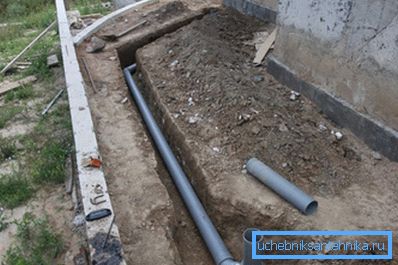

Pomembno: vsi zgoraj navedeni parametri so pomembni za elemente tlačne cevi. Kanalska cev PND 110 mm nima nobenih dodatnih lastnosti, razen nominalnega premera.

Legenda

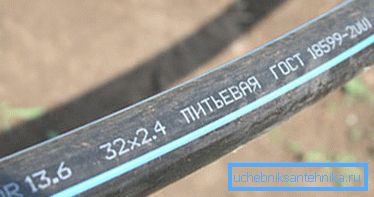

Oznaka tlačne cevi mora vsebovati:

• Beseda trobento.
• Sklicevanje na material in MRS (PE 32, PE 63 in podobno).
• Možnost SDR.
• Dash.
• Nazivni premer in nazivna debelina stene.
• Imenovanje (pitno ali tehnično).
• Ime standarda, po katerem je izdelek izdelan (GOST 18599-2001).

Tako je napis tipa Pipe PE 80 SDR 9 - 90 x 10.1 pitje GOST 18599-2001 pomeni, da imamo premer cevi PND 90 mm s stenami 10,1 mm, namenjen za oskrbo s pitno vodo.

Asortiman

Eden od standardov, ki vsebujejo vrsto cevi iz polietilena, smo pravkar omenili - GOST 18599-2001 ureja izdelavo materiala za tlačne cevovode.

Drugi standard - GOST 22689.1-89 - opisuje vrsto polietilenske odplake. Torej, kakšna bi morala biti velikost izdelkov, ki nas zanimajo?

GOST 22689.1-89

Dokument vsebuje skupno štiri velikosti: 40, 50, 90 in 110 mm.

Kje se prijavljajo?

• 40 mm je tipična velikost kolena za odvajanje odpadne vode iz enojnega umivalnika ali umivalnika.

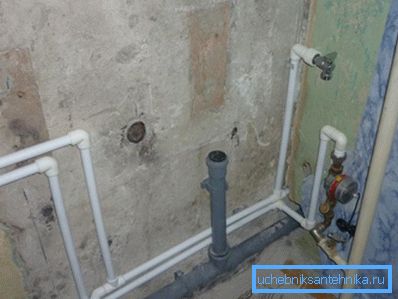

• Pipe PND 50 mm lahko odvajajo odpadne vode iz dveh ali treh vodovodnih napeljav (brez toaletnih školjk).

Bodite pozorni! Naprave z možnostjo izpraznitve salvo (na primer kad in tuš), pri montaži z lastnimi rokami, je bolje priključiti na vtičnico večjega dela. Navodilo je povezano z dejstvom, da se ob izpraznitvi kopeli verjetno preliva 50-milimetrska cev (še posebej, če je v notranjosti delno napolnjena z maščobnimi oblogami), odtoki pa se bodo skozi rešetko pretakali v napravo z manjšo močjo.

• 90 je značilen prerez za povezavo straniščnih školjk.
• 110 je najbolj univerzalna velikost, ki se uporablja za povezovanje straniščnih školjk, nameščenih na tleh, za izgradnjo kanalizacijskih dvižnih naprav in dno postelj (horizontalne veje, ki združujejo več risarjev).

GOST 18599-2001

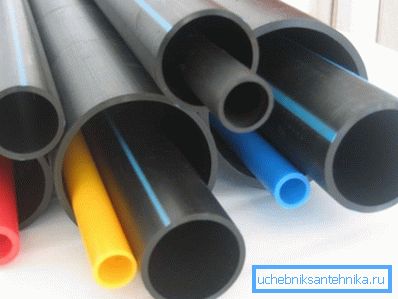

Celoten seznam dimenzij v okviru tega dokumenta je prevelik za majhen izdelek, zato bomo označili le mejne vrednosti.

1. PE 32 (ali, kot je včasih napačno imenovana, cev PND 32) ima lahko premer 10-160 mm s debelino stene 2,0-20,8.

1. Značilnosti cevi PND 63 (PE 63) lahko vključujejo debelino stene 2,0 - 57,2 mm s premerom 16 - 1200.
2. PE 80: premer 16 - 1200, stene 2,0 - 59,3.
3. PE 100: premer 32 - 1000, debelina stene 3,0 - 59,3.

Kje je primerno uporabiti določeno velikost doma?

• PND cevi 20 mm bo opremil z vodo stanovanje ali majhno hišo z eno kopalnico.

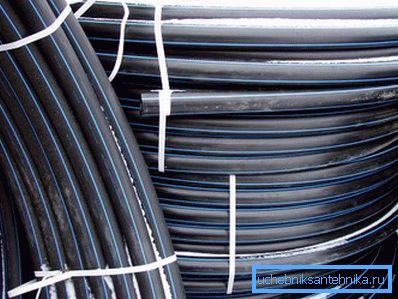

• Če je oskrba z vodo predvidena ne le za gospodinjske potrebe, temveč tudi za namakanje, se uporablja cev PND 25 mm. Drugo, poleg premera, značilnosti cevi PND 25 mm določajo izključno delovni tlak dovoda vode; za centralizirane sisteme za oskrbo z vodo je bolje uporabiti PE 80 SDR 9.

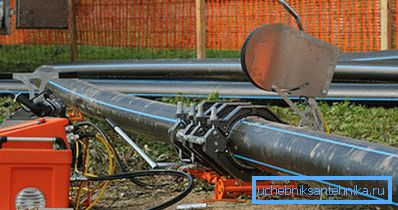

Žleze, ki so večje od zgornjih velikosti, se navadno uporabljajo za oskrbo z vodo skupin koč in s premerom več kot 100 mm - vikendi in stanovanjske stavbe.

Zaključek

Upamo, da smo uspeli zadovoljiti bralsko radovednost na področju poznavanja enega najbolj priljubljenih sodobnih materialov. Videoposnetek v tem članku bo ponavadi ponujal več informacij. Uspehi!
