Hladno deformirane cevi: standardi in tehnologija

Kako in iz kakšnih praznih delov je hladno oblikovana brezšivna cev? Za kaj je to in kako se razlikuje od električno varjenih cevi v smislu učinkovitosti? Katere regulativne dokumente sledi proizvodnji?

Poskusimo najti odgovore skupaj.

Značilnosti in obseg

Za začetek ugotovite, zakaj so na splošno potrebne brezšivne cevi (glej tudi članek Transparent Pipe: materiali in značilnosti).

Žal je precej problematično razmišljati o njihovi uporabi pri namestitvi lastne ročne vodovodne ali druge opreme za gospodinjstvo. Cena izdelkov je previsoka in moč je namerno odvečna za razumen namen.

Skratka, potrebujejo ekstremno moč (predvsem - da se zlomijo). Alternativna tehnologija, veliko cenejša in bolj tehnološka - proizvodnja varjenih cevi - ima znatno pomanjkljivost.

Kljub vsem metodam nadzora bo šiv vedno šibka točka: če je meja moči presežena, bo cevovod zlomil svojo linijo.

Za razjasnitev: vse električne varjene cevi ne bi smele vržati v skupni kup. Kakovost in moč šiva se zelo razlikujejo glede na izbrano tehnologijo; Tako visokofrekvenčno varjenje daje slabšo kakovost varjenja v primerjavi z elektrodnim varjenjem v okolju argona.

Navajamo nekaj primerov uporabe brezšivnih cevi.

• Črpalni in plinovodni cevovodi, ki se uporabljajo za črpanje nafte in plina kondenzata pod visokim pritiskom.
• Ohišje za olje.
• Cevovodi za vzdrževanje intra-slojnega tlaka pri razvoju podzemnih depozitov.
• Stene stisnjenih plinskih jeklenk.
• Hidravlični cilindri.

Z združevanjem jeklenih razredov in debeline stene lahko dobite cevi z značilnostmi, ki izpolnjujejo skoraj vsako zahtevo po moči.

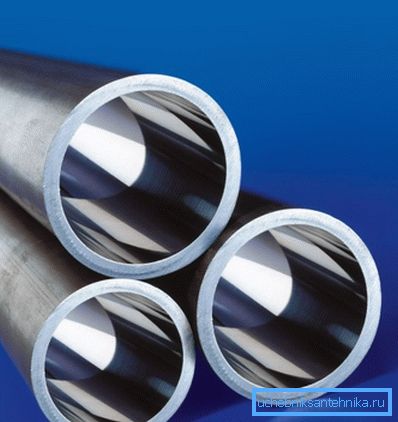

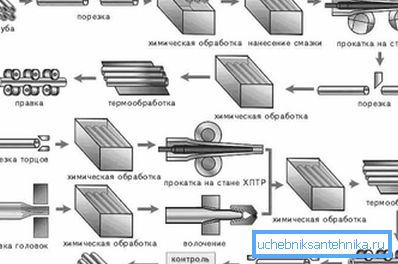

Proizvodna tehnologija

Bloki za proizvodnjo so tako imenovane pretvorne cevi, ki jih povzročajo vroče deformacije iz cilindričnih gredic - palic. Palica se stara v peči do temperature, pri kateri jeklo postane plastično in se v tako imenovanem prebodnem mlinu spremeni v votle cilindre - rokav.

Preprosto rečeno, njegova nadaljnja obdelava se zmanjša na valjanje na skupino zaporednih valjev s postopno zmanjševanjem velikosti na stacionarnem ali vrtljivem trnu. Ključna razlika pri toplo valjanih ceveh je, da v nasprotju s tem hladno oblikovane cevi opravijo osnovne operacije pri temperaturi pod rekristalizacijsko oznako.

Katere so glavne faze proizvodnje?

1. Rezanje robov na kose izmerjene dolžine.
2. Kemična obdelava, potrebna za odstranjevanje rje in lestvice s površine. Za ogljikova jekla se uporabljajo raztopine kislin (žveplovega in klorovodikata) za legirane - kaustično natrij talino z oksidacijskim sredstvom NaNO3. Po jedkanju obdelovance zaporedoma speremo z vročo vodo v kopeli, nato s tokom hladne vode pod tlakom in nato sušimo 30-30 minut pri temperaturi 150-180 ° C.
3. Posode se pošljejo v kopeli z mazivom in tehnološkimi premazi, ki med nadaljnjo obdelavo zmanjšajo izgubo zaradi trenja.
4. Potem konverzijske cevi segajo v HPT mlin (hladno valjanje cevi), kjer debelina stene zmanjša med tekom. Obračalni valji istočasno rahlo povečajo dolžino obdelovanca.

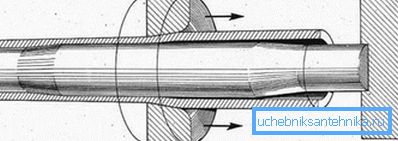

5. Nadaljnja obdelava vključuje ravnanje, obrezovanje koncev, kalibriranje pri zmanjševanju valjev ali risanje v krožnem kalibru. Cev se končno oblikuje in postane proizvod z idealno geometrijo in določenim premerom.

1. Zadnja stopnja pred izvajanjem kontrole kakovosti - toplotna obdelava. Pri kaljenju (segreto na temperaturo 50 stopinj nad rekristalizacijo), čemur sledi postopno hlajenje, se zberejo notranje napetosti materiala, njegova plastičnost in viskoznost se povečata.

Regulatorni dokumenti

Seznam

Tukaj je seznam standardov, po katerih se proizvajajo hladno oblikovane brezšivne cevi:

Zanimivo je, da so na mestih številnih trgovcev izdelkov cevovodnih podjetij popolna dezinformacija. Neobstoječi ali nepomembni standardi so navedeni v seznamih dokumentov za poravnavo.

Vzemimo nekaj primerov.

• GOST 8733-87 za jeklene brezšivne cevi - posodobljena različica standardne številke 8733-74. Kmalu po sprejetju dokumenta je bil preklican in se trenutno ne uporablja.
• GOST 8734-78 za jeklene brezšivne cevi nikoli ni obstajalo. Njegova številka je mešanica 8732-78, ki vsebuje izbor toplih deformacijskih cevi in ​​zgoraj omenjeno 8734-75.
• Podobno so brezšivne jeklene cevi po GOST 8733-75 očitna mešanica skladnosti proizvoda s standardi 8733-74 (tehnični pogoji) in 8734-75 (merilnik).
• Brezšivne jeklene cevi po GOST 8732-75 prav tako ne obstajajo v naravi. In ta številka je jasno izkrivljanje - 8732-78, ki vsebuje vrsto toplo valjanih izdelkov.
• Nazadnje so brezšivne jeklene cevi po GOST 8734-87, omenjene na mestu določenega prodajalca, najbolj zabavne.

Standard s tako številko dejansko obstaja, le to nima nič opraviti z GOST. Ta številka pripada dokumentu v Mednarodni organizaciji za standardizacijo (ISO), ki je. ustreza cilindričnim kaljenim zatičem ruskega GOST 24296-93.

GOST 8734-75

Preučujemo glavne točke standardov. Torej, kakšna mora biti brezšivna hladno deformirana cev po GOST 8734-75?

Dokument opredeljuje štiri razrede izdelkov.

Cevi so dobavljene:

• Neomejena dolžina (od 1,5 do 11,5 m).
• Dimenzijska dolžina (4,5 - 9 m s toleranco +10 mm).

Vendar: za zunanjetrgovinske organizacije je zagotovljena dobava izdelkov izmerjene dolžine od 4 metrov.

• Dolžina, večdimenzionalna (od 1,5 do 9 m z dovoljenjem za vsak kos 5 mm).

Celoten seznam premerov in debelin sten, ki jih GOST 8734-75 predvideva brezšivne jeklene cevi, je prevelik za majhen izdelek, zato nam dajejo mejne vrednosti.

• Premer je od 5 do 250 mm.

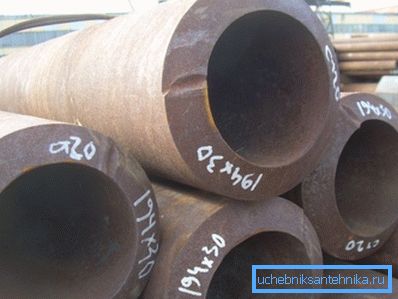

• Debelina stene - 0,3 - 24 mm.

Mimogrede: v soglasju s stranko se lahko izbor razširi. Zlasti je mogoče izdelati cevi z zunanjim premerom 4 in debelino stene 0,2 mm.

Proizvodi se dobavljajo natančno glede na navedene vrednosti - zunanji premer in debelina stene. Po želji se lahko kupec dostavi na notranji premer in steno, ali oba premera in raznovrsten.

Območje toleranc se predvideva s ključnimi parametri.

GOST 8733-74

Kot že omenjeno, GOST 8733-74 za brezšivne jeklene cevi vsebuje tehnične pogoje za njihovo proizvodnjo.

Kateri?

Dokument predvideva naslednje skupine o metodi urejanja:

• B - s standardizacijo kemične sestave.
• B - s standardizacijo kemične sestave in mehanskimi lastnostmi.
• D - s standardizacijo kemične sestave in mehanskih lastnosti z nadzorom slednje na toplotno obdelanih vzorcih.
• D - s standardizacijo hidravličnih preskusov.
• E - z regulacijo toplotne obdelave, jeklenih razredov in mehanskih lastnosti.

V splošnem so izdelki po toplotni obdelavi dobavljeni kupcu (streljanje, kaljenje ali normalizacija). Izjema je posebno tankostenska cev z razmerjem premera do debeline stene D / S = 50 ali več; vendar pa je vse tu določena s pogodbo med stranko in proizvajalcem.

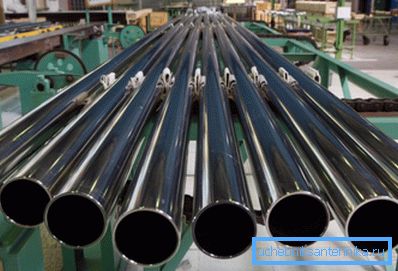

Prisotnost razpok, filmov, sončnih zahodov in votlin na površini ni dovoljena. Manjše napake, kot so vdolbine in sledi ločene lestvice, so dovoljene, vendar ne smejo prevažati izdelka zunaj meja odstopanj, ki jih določa standard.

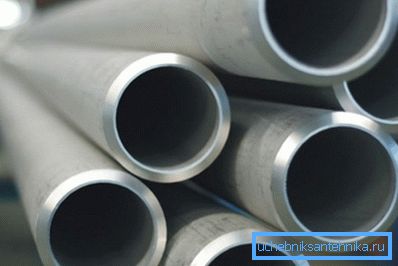

Na splošno so konci rezani pravokotno na vzdolžno os. Na ceveh za varjenje se lahko posnemanje posnema pod kotom 34-40 stopinj do konca; ob robu ostane obroč širine od 1 do 3 milimetre.

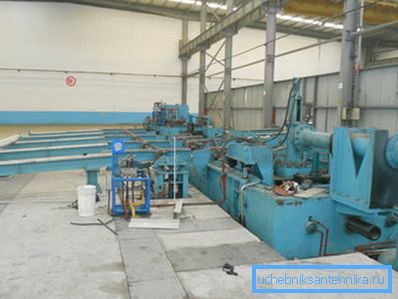

Potrošnik lahko zahteva hidravlične preskuse, ki se izračuna po formulah GOST 3845, vendar ne več kot 200 atmosfer. Preskusi z visokim tlakom so možni v posvetovanju s proizvajalcem.

Vendar: namesto hidravličnih preskusov je možen neporušitveno testiranje, katerega navodila so v istem standardu pod številko 3845.

Poleg tega so za toplotno obdelane cevi iz jeklenih razredov 20, 10 in 15 XM na zahtevo stranke zagotovljene naslednje vrste preskusov:

1. Na krivino - za vse standardne velikosti.
2. Za distribucijo - za premer do 160 in debelino stene do 8 mm.
3. Izravnava - s premerom 22 in debelino stene do 10 mm.
4. Pri vrtanju - za premer D = 25 - 160 mm z debelino stene:
5. Pri D do 60 mm - do 10% D.
6. Z D = 60 - 108 mm - do 8% D.
7. Z D = 108 - 140 mm - do 6% D.
8. Z D = 140 - 160 mm - do 5% D.

Izdelki so sprejemljivi v serijah.

Velikost serije je omejena glede na njihovo velikost:

• S premerom do 76 mm in debelino stene do 2,5 mm - ne več kot 400 kosov.
• Z drugimi velikostmi - ne več kot 200 kosov.

Na zahtevo potrošnika lahko serija sestoji iz cevi iz jekla iste toplote.

Zaključek

Upamo, da bralca ne bosta zadoščala z obilico številk in suhimi tehničnimi informacijami. Žal sam predmet članka pomeni zelo zmerno količino lirskih odstopanj (glej tudi članek Shell za cevi: preučujemo funkcije in tehnologijo namestitve).

Kot vedno, priloženi videoposnetek ponuja dodatne materiale. Uspehi!
