Inch cev - pretvorba v metrični račun

Mnogi ljudje so metrični in ne colni sistem bolj znani in znani. Seveda ni tako težko pretvoriti centimetrov na centimetre, pač pa v primeru oznak velikosti cevi obstaja veliko prefinjenosti. Zaradi tega veliko vodovodov novic odkrito "float" pri izbiri, in lahko naredi resno napako.

Kaj je cev palca?

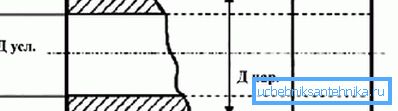

Najpomembnejši parameter je notranji premer, čeprav pogosteje pri izbiri uporabe nominalnega premera (DN), z drugimi besedami, velikost lumena. Pasovna širina je odvisna od tega.

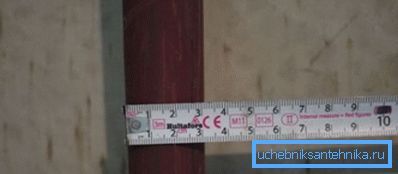

Tipični palec je 25,4 mm, vendar v sanitarnem polju ta pravilo na prvi pogled ne deluje. Na primer, zunanji premer cevovoda v mm je 33,5 mm (vrednost je podana za VGP cevovoda). Običajna oseba v takšni situaciji bi lahko pomislila, da je v njegove izračune prišla napaka.

Stvar je v tem, da ne potrebujete navigacije na zunanji strani, ampak na DV, vendar v tem primeru ni natančnega ujemanja 25,4 mm. Torej, dotični palec ustreza DN 25,0 mm, pri DV pa je širina še večja. Navodila za gradbena dela skoraj ne omenjajo težav pri pretvorbi merskih enot, zato jih lahko zlahka zamenjate.

Torej, za lahki VGP bo cev Dvn 27,9 mm, za navadno cev - 26,4, za armirano cev - 25,5, razlog za to spremembo je v debelini stene. Če se bo v takšni situaciji oseba osredotočila na DN, potem se bo najverjetneje ustavil pri varianti 26,8 mm, in ta velikost že ustreza? palca, cena take napake je lahko pomembna.

Bodite pozorni! Tudi navidezno nepomembna navzdolna napaka močno vpliva na zmogljivost in pritisk v sistemu. To lahko negativno vpliva na njegovo trajnost.

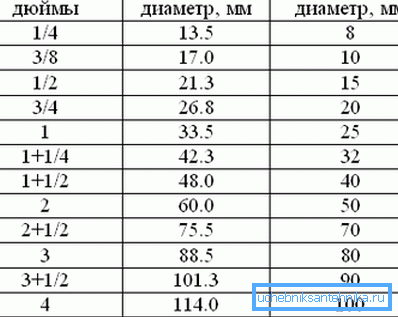

Velikosti cevi iz različnih materialov

Pretvorba palčnih cevi v meritev je še posebej pomembna pri delu z različnimi materiali. Na primer, ko je potrebno povezati odsek iz kovinskega in plastičnega plinovoda. V tem primeru je treba upoštevati ne le Dv, ampak tudi Dn. V nasprotnem primeru ne bo dosežena tesnost povezave cevi.

Jeklene cevi

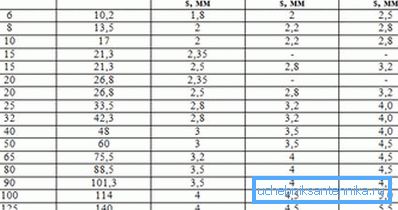

Pri delu z njimi je pomembna tudi proizvodna metoda, velikost pa je odvisna od tega. Torej, obseg velikosti AIV (GOST 3262-75) je v velikosti od 6 do 150 mm (kar pomeni Du).

Debelina materiala se razlikuje glede na različico

• v svetlobnem plinovodu VGP debelina variira v razponu od 1,8 do 4,0 mm. Zato bo notranji premer cevovoda 25 mm, zunanji pa v tem primeru 33,5 mm;
• pri običajni različici lahko ima stena debelino 2,0 - 4,5 mm;
• ojačana izvedba ima še večjo debelino (2,5 - 5,5 mm).

Te vrste cevovodov je mogoče izbrati kot:

• Elektroforezi (GOST 10704-91). Za VGP se razlikuje za nekoliko manjši DN z enako DN. Na primer, dimenzije pol-palčne cevi bodo enake: DN - 15 in DN - 20 mm (pri VGP je ta parameter enak 21,3 mm);

• Brezšivne (vroče valjani izdelki, GOST 8372-78). V velikosti se ne razlikuje od elektroliziranih, največji premer je 1200 mm.

Vidimo lahko, da je lahko tudi z majhnim premerom Dn precej drugačen. V primeru, če primerjamo AIV in brezšivne cevovode, celo polovica cevi v mm daje razliko v Dn 1,3 mm.

Plastični cevovodi

Pri nameščanju vodovodnih in ogrevalnih sistemov z lastnimi rokami se pogosto uporablja polipropilen. Glavna težava v tem primeru je upoštevati različno debelino stene, odvisno od namena sistema. (Glej tudi članek Cevi za vodovodne instalacije v apartmaju: značilnosti.)

Na primer, PN10 se lahko uporablja za oskrbo s hladno vodo, najmanjša debelina stene v tem primeru znaša 1,9 mm za Dn 20. Toda PN20 in PN25 se lahko uporabita tudi za dovod tople vode, zato se debelina stene poveča na 3,4 mm za enako velikost .

Pri izbiri določene velikosti je pomembno, da se ne zmedeta Du (povprečna vrednost lumena) in dejanska notranja velikost, ki se razlikuje glede na širino stene. Primerneje je ta subtilnost obravnavati na konkretnem primeru.

Dimenzije centimetrskih cevi v mm so takšne: DN - 25 in DN - 32 mm, zdaj pa določimo vrednost Dv za vsak razred:

• za PN10 s steno 3,0, Dvn bo 26,0 mm;

• vendar se je za PN20 Dvn zmanjšal na 21,2 mm.

Bodite pozorni! Takšna odstopanja v vrednosti DW načeloma niso posebej pomembna, če je sistem nameščen "iz nič" in vsi elementi so takoj kupljeni. Pomembneje je, da to upoštevamo, ko je potrebno priklopiti cevi iz različnih materialov, na primer iz jekla in polipropilena.

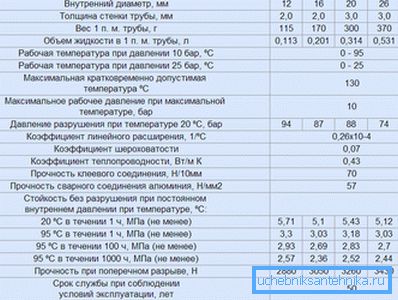

Kovinska plastika

V zadnjih letih je ta material nekoliko izgubil oboževalce, vendar se kljub temu še vedno uporablja. Kot pri polipropilenu se morate osredotočiti izključno na zunanji premer (DN).

Na primer, premer polovice palčne cevi po proizvajalcih je 16 mm. Da bi določili notranjo velikost, morate poznati debelino stene (v tem primeru je 2,0 mm), zato bo Dwn 12,0 mm.

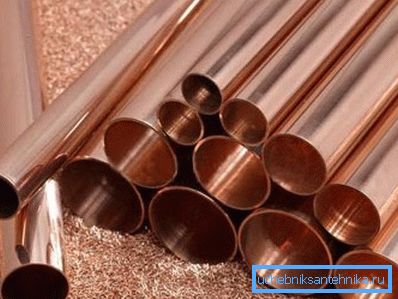

Baker

V primeru bakra je vse precej preprosto, čeprav je težava s pretvorbo vrednosti, koliko bo v milimetrih še vedno priljubljena.

Ne pozabite, da potrebujete nekaj pravil označevanja:

• Dimenzije dimnih cevi se uporabljajo samo za označevanje zunanjih dimenzij.;

• Če je oblika snemanja nekoliko drugačna, na primer 14/1 ali 14/12, so te dimenzije že označene v milimetrih.. Prva možnost označuje Dn in širino stene, drugo pa vrednosti premerov. Več informacij o standardnih velikostih najdete v GOST 617-2006.

Bodite pozorni! Pri povezovanju elementov iz različnih materialov ni verjetno, da bodo lahko natančno prevzeli svoje velikosti. Da bi zagotovili tesno povezavo, se praviloma uporabljajo posebni adapterji, pri čemer se upošteva prehod od metričnih do palčnih dimenzij.

Povzemanje

Obstajajo domneve, da je vodovodni pal je "posebna" merska enota, ki se razlikuje od običajnih 25,4 mm. Dejansko to ni tako, glavna zmeda pa izhaja iz dejstva, da ljudje ne vedo, v katerih primerih je zunanja označena, in v kateri - Dvn.

Ne dodaja jasnosti in koncepta Du, ki se nekoliko razlikuje od ekvivalenta palca. Primeri prevodov količin, ki so navedeni v članku, bodo omogočili razumevanje tega sorazmerno preprostega vprašanja.

Video v tem članku prikazuje primer povezovanja cevi iz različnih materialov.
