Izguba tlaka v cevovodu

Takoj rezervirajte, da je seznanjenost s to temo lahko zanimiva le za tiste, ki želijo sami postaviti sistem oskrbe z vodo v svoj dom. Izvajalec mora najprej upoštevati, da je izguba tlaka v cevovodu indikator padca tlaka vode v sistemu, pri čemer je treba upoštevati, katera moč črpalke je treba izbrati.

S čisto fizičnega vidika se te izgube razlaga z dejstvom, da ko se tekočina giblje vzdolž cevovoda, je njenemu toku prisoten določen upor, katerega obseg je odvisen od takih značilnosti cevi kot:

• delovni premer cevi (z zmanjšanjem premera, upor povečuje);
• pretok vode, s povečanjem katerega se odpornost tudi poveča;
• kakovost površin vodov v neposrednem stiku s tekočino.

Upoštevajte, da je tudi pri gibanju po absolutno direktnem cevovodu tok vode precej zaviran in s povečanjem njegove celotne dolžine je lahko skupna odpornost na prehod vode zelo pomembna.

Ravni odseki

Za rešitev naloge pred vami je najlažja možnost uporaba posebnih tabel in računskih formul, s pomočjo katerih lahko neposredno pridobite vse podatke, ki jih potrebujete. Upoštevajte, da se izdelki iz sodobnih polimerov vedno bolj uporabljajo za postavitev oskrbovalnih plinov.

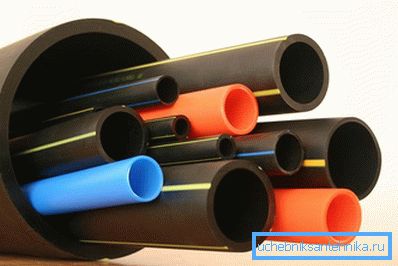

Cevi, izdelane iz teh materialov, imajo izjemne karakteristike, med katerimi lahko vključujemo:

• nizka teža in enostavnost vgradnje;
• odpornost proti korozivnim učinkom;
• gladkost strukture uporabljenega materiala, ki zagotavlja nizko odpornost proti toku vode.

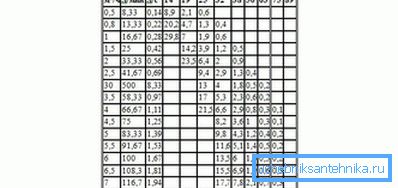

V zvezi s tem smo ob upoštevanju podatkov o pretoku tekočine izbrali plastične cevi. Spodnja tabela prikazuje vrednosti izgube tlaka za vsakih 100 metrov vodovoda. Poleg tega je tlak vode označen v različnih enotah (v metrih vodne stebre, kot tudi v litrih na minuto in sekundo).

Nasvet! Če želite pridobiti podatke o jeklenih ceveh, vrednosti, navedene v tabeli, pomnožite z 1,5.

Obračunavanje lokalne upornosti

Poleg linearnih izgub v cevovodu so lahko tudi izgube, povezane s prisotnostjo tako imenovanih "lokalnih odpornosti", ki vključujejo razvejalne elemente in prilagoditve toka moči (čepi, kolena, ventili, ventili itd.). Velikost izgub v njih je odvisna od hitrosti pretoka vode in konfiguracije samega elementa.

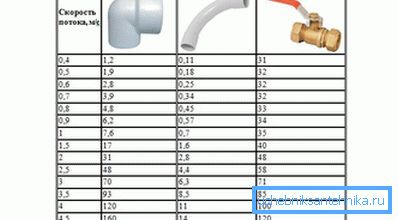

Spodnja tabela prikazuje podatke o izgubah tlaka pri najpogostejših lokalnih odporih (v centimetrih vodne stolpnice):

Formule za izračun

Za izračun količine pretoka vode lahko uporabite naslednjo formulo:

Q = V? S,

kjer je po "Q" pretok vode (v m3 / s), s "S" površina prečnega prereza cevi (v kvadratnih metrih) in s "V" je hitrost pretoka vode (v metrih na sekundo). Območje prečnega preseka lahko izračunate s pomočjo klasične formule S =? D2 / 4, kjer je D premer cevi, ki se uporablja v vodu.

Po približnem izračunu vrednosti želene vrednosti boste videli, da je izguba tlaka na vseh vzorcih lokalnih uporov le majhen del skupnih izgub. S povečanjem pretoka, ki ga povzroča zoženje vodnega kanala, se rahlo povečajo, ko pretežni del vode preide skozi zoženi del.

V tem primeru se izogibajte povečanju pretoka tekočine, kar lahko zelo enostavno. Če želite to narediti, boste morali izbrati cev s širšim premerom za prihodnji vodni vod, kar vam bo omogočilo praktično prezreti lokalno odpornost.

V najbolj splošnem primeru bi bilo treba izračun izgube v oskrbi z vodo opraviti tako, da bi lokalna odpornost imela od 2 do 4 m3 pretoka tekočine. Ob upoštevanju izgub v njegovih ravnih odsekih je lahko njegova skupna vrednost približno 5 m3.

Video

Ta video opisuje, kako izračunati izgubo tlaka v vodoravnem delu cevi.
