Jeklene elektrode varjene vzdolžne cevi vrste in značilnosti

Jeklene vzdolžne električne varjene cevi so eden najpogostejših materialov pri polaganju plinovodov, vodovodnih cevi, ogrevalnih sistemov in drugih cevovodov. Nato podrobneje preučimo značilnosti teh cevi, njihove vrste in področja uporabe.

Vrste jeklenih cevi

Najprej jeklene cevi lahko več vrst:

• Electrowelded - imajo zvara. Ta način proizvodnje je najpreprostejši in najcenejši.

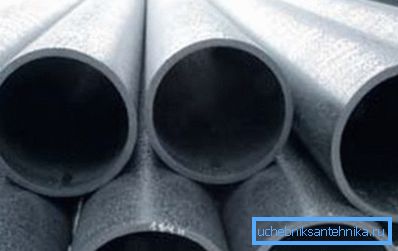

• Brezšivna - ta vrsta vključuje vroče valjane in hladno valjane izdelke iz trdnih kovinskih gredic.. Ta tehnologija je bolj zapletena in draga, vendar omogoča pridobitev izdelkov z visoko natančnostjo oblike in mehansko močjo.

Električni izdelki pa so razdeljeni na dve vrsti:

• Spiralni šiv - šiv nima videza spirale. Ta metoda vam omogoča doseganje dobre natezne trdnosti.
• Elektrificiran ravni šiv - gred ima vzdolžni šiv. Ti izdelki so bolj vsestranski in bolj pogosti. Z njihovo uporabo je večina vodnih linij končana.

Posebnosti

GOST 10705 91 za jeklene elektroforezirane vzdolžne cevi omogoča njihovo izdelavo s premerom od 450 do 1420 mm.

Poleg tega obstajajo štiri oblike prečnega prereza:

• Square;
• Pravokotne;
• okrogla;
• Ovalno.

Izhodni material za te izdelke je praviloma trak - to je pločevina ali jekleni trak, ki se na posebnih strojih nagne v cev.

Po GOST je ta izdelek izdelan iz ogljika in nizko legiranega jekla naslednjih vrst:

• Miren;
• Pol-miren;
• Vrelo.

Pri izbiri je treba upoštevati, da so značilnosti razpona teh proizvodov precej heterogene. Zato so GOST 10706 76 za jeklene elektro varjene vzdolžne varjene cevi razdeljene v štiri skupine:

Značilnosti

Po GOST 10704 91 za vzdolžne električne varjene cevi imajo lahko naslednje parametre:

Te vzdolžne cevi so v dveh razredih točnosti:

• Z obrezovanjem koncev - s tem odstranimo bariere.
• Brez obrezovanja - ne bo odstranjenih briv.

V skladu z GOST 10706 91 za ta izdelek je maksimalno možno odstopanje njegove dolžine odvisno od razreda točnosti. Za prvi razred je ta vrednost +15 mm, za drugo pa +100 mm.

Utemeljenost

Med prednostmi električno varjenih cevi so naslednje točke:

• Obsežna kombinacija izdelkov zaradi proizvodne tehnologije.
• Največji premer je lahko 1,4 metra (debelina stene je v tem primeru 32 mm), medtem ko imajo lahko valji podobni premer ne več kot 550 mm.
• Masa jeklene električno varjene vzdolžne cevi je relativno majhna v primerjavi z valjčnim analogom, kar olajša transport in namestitev.
• Dobra trdnost, ki omogoča cevovodu, da prenese mehanske obremenitve in visok notranji tlak v sistemu.
• Večja prostornina z enakim premerom v primerjavi s primerjalnimi valji. To omogoča črpanje več plina v cevovode.
• Nizka cena v primerjavi z drugimi vrstami jeklenih cevi.

Nasvet! Montaža cevovoda se izvaja z varilnim strojem. Če imate sposobnost za delo s tem orodjem, lahko to storite sami.

Slabosti

Slabosti izdelkov vključujejo:

• Precej visok koeficient hrapavosti zaradi prisotnosti zvara.
• Manjša trdnost v primerjavi s tekočimi analogi, kar je tudi posledica prisotnosti zvara.

Proizvodne značilnosti

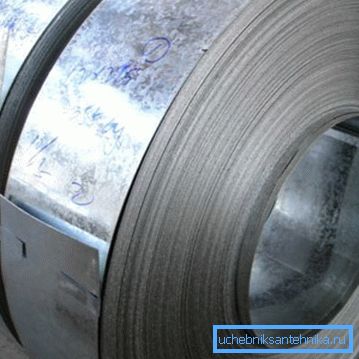

Kot je navedeno zgoraj, je material za izdelavo takšnih izdelkov trak, ki je dobavljen v obliki zvitkov.

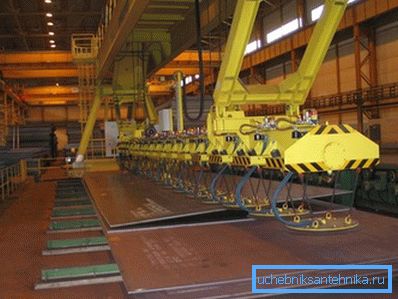

Proizvodna tehnologija je naslednja:

• Najprej se pripravi material - razrezan in razrezan na trakove.
• Potem so trakovi zloženi v trak. Treba je opozoriti, da je ta proces neprekinjen, zato se ta trak imenuje tudi neskončno.
• Po tem, na rezkalnih strojih, iz traku oblikuje slepo z odprtim šivom in krožnim prečnim prerezom.
• Nato je šiv varjen z električnim varjenjem. Trenutno obstajajo štiri metode varjenja, od katerih ima vsaka svoje prednosti in slabosti. Pri izbiri metode je prednostna zanesljivost in vzdržljivost, saj ti kazalniki določajo razred izdelka.

• Končni produkt je kalibriran, kar omogoča natančen premer in debelino sten.
• Zvar se spremlja z vrtinčnimi točkami ali ultrazvokom. Ta stopnja je zelo pomembna, saj je trajnost izdelka odvisna od zvarov.
• Končna faza je razrez končnih izdelkov na segmente želene dolžine, ki se kasneje odpremo v skladišče.

Bodite pozorni! Na samem koncu proizvodnega procesa so izdelki označeni. Blagovna znamka izdelkov obvešča o svojih geometrijskih parametrih, tipu uporabljenega gradbenega materiala in razredu točnosti proizvodnega procesa.

GOST 10704 76 za to vrsto cevi nadzoruje njihove mehanske lastnosti. Hkrati se kemični nadzor nad proizvodi ne izvaja.

Področje uporabe

Obseg zadevnih izdelkov je precej obsežen.

Najpogosteje se uporablja na naslednjih področjih:

• Oskrba z vodo - se lahko uporablja za oskrbo s toplo in hladno vodo, ker kovina ni dovzetna za temperaturne ekstreme in tlak. (Glej tudi članek Distribucija vodovodnih cevi: značilnosti.)
• Ogrevalni sistemi - izdelki se pogosto uporabljajo pri gradnji mestnih in lokalnih ogrevalnih omrežij. Poleg tega je v primerih, ko temperatura hladila presega 95 stopinj Celzija, dovoljena uporaba samo jeklenih materialov. Poleg tega je visoka togost obroča in dobra odpornost na vzdolžne obremenitve takšno cev skoraj idealen riser za navpično ožičenje.

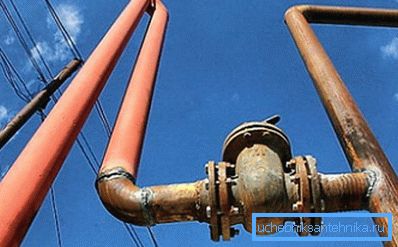

• Plinovod in naftovod - priljubljenost zadevnih izdelkov v tej panogi je zaradi njegove odpornosti na kemično agresivno okolje in njene sposobnosti vzdrževanja visokega tlaka (do 16 MPa).
• Izdelki, ki spadajo v prvi razred točnosti, se uporabljajo v inženirstvu in gradbeništvu. Res je, da v gradbeništvu bolj pogosto uporabljajo ne okrogle, ampak kvadratne cevi, saj imajo boljšo trdnost in togost.

Bodite pozorni! Navodilo za vgradnjo jeklenih cevovodov vključuje pripravo robov na spojih pri varjenju cevi, kar omogoča popolno spajanje delov na varjenem sklepu. Če je debelina stene večja od 3 mm, kot stožca ne sme presegati 45 stopinj.

Tukaj so morda vse glavne točke, ki jih lahko rečemo o tej vrsti cevi.

Zaključek

Električna varjena vzdolžna cev je univerzalni izdelek, ki se uporablja v različnih modelih. Obsežen obseg njihove uporabe je povezan z dobrim delovanjem in sorazmerno nizkimi stroški v primerjavi s podobnimi izdelki.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
