Jeklene kvadratne cevi - tanke tehnologije

Ta profil se šteje za izključno strukturno, z drugimi besedami, prvotno je bil zasnovan za uporabo v različnih tehnoloških modelih. Okviri tega profila so stabilnejši in močnejši, v primerjavi s strukturami iz okroglih ali celo pravokotnih cevi. Ta profil se najbolj uporablja pri gradbenih tehnologijah.

Ta članek vsebuje kratek pregled najpogostejših tehnologij za proizvodnjo osnovnih izdelkov iz različnih vrst jekla. Navedlo bo tudi, kaj natančno GOST standardi za kvadratne jeklene cevi uravnavajo njihovo sproščanje.

Skupne tehnologije

Celotno količino proizvedenih izdelkov lahko razdelimo na dve veliki skupini:

• Brezšivne;
• Varjene.

Kar zadeva prvo skupino, so brezhibni modeli rojeni zahvaljujoč tekočim tehnologijam, ki so nato razdeljeni v toplo in hladno valjanje. Skupina vzdolžnih konstrukcij je izdelana s povezovanjem kovinskega profila s tehnologijo varjenja.

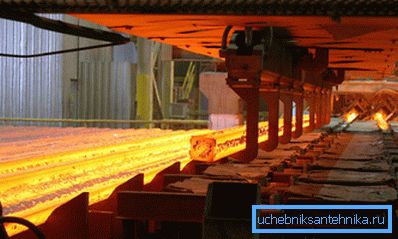

Tehnologija vročega valjanja

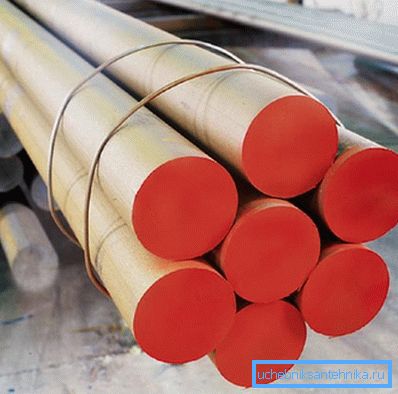

• Vroče valjarne uporabljajo trdno lito ali žigosano, stisnjeno jekleno gredo, predhodno segreto na temperaturo najmanj 1200 ° C. Z več oblikovanjem se grobo tuljav prinese do določene velikosti. Nato gre v vmesne valje, kjer je kvadrat oblikovan v obdelovanec.
• Nato sledi tako imenovani trn.. S pomočjo tega tehnološkega procesa, iz trdnega in predkrivljenega obdelovanca dobimo nekaj podobnega želenemu delu. V monolitnem bloku se potisne skoznja luknja.
• Po tem se predhodno segreta groba gredica s skoznjo luknjo prenese v zaključno črto vroče valjarne. Tukaj, odvisno od kalibracije mlina, je izdelek že pripeljan do želenega odseka. Ko so stene valjane do načrtovane debeline in oblika je skoraj pripravljena, se pošlje na linijo, imenovano hladilnik.

• Dejstvo je, da mora kovina obdržati elastičnost, se mora v naravnih pogojih postopoma ohladiti.. V nasprotnem primeru se lahko z ostrim hlajenjem kovin utrdi, rezultat pa bo močan, a krhki design.
• Toda to še ni vse, preden se kupec sprosti, cevi se obdelajo na posebnih kalibracijskih napravah in brez odlašanja preidejo tehnični nadzorni oddelek, kjer se preverja skladnost s standardi GOST za kvadratne jeklene cevi. Poleg tega je vsak izdelek osebno, z lastnimi rokami, inšpektorji za kontrolo kakovosti in znake za njegovo kakovost.

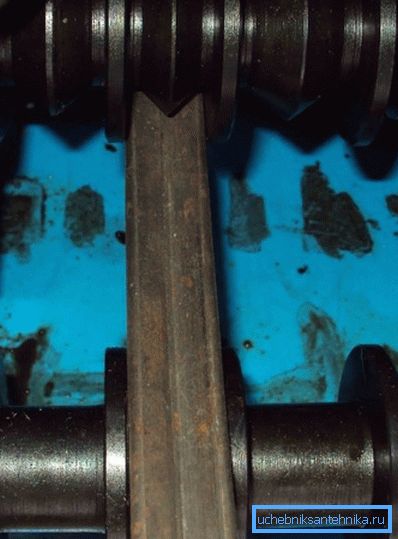

Hladno valjana tehnologija

Tako hladno valjana tehnologija kot mlini, kjer je ta izdelek proizveden, se bistveno razlikujejo od vročega oblikovanja.

V nekaterih virih se lahko taki izdelki štejejo za brezhibne.

• Na začetku se groba gredica ne izdeluje s pomočjo trna, temveč z vznemirjanjem ali črpanjem s celega jeklenega lista.
• Po tem se na cevnih valjih cevna cevka zvije v vmesno stanje, pri kateri se doseže načrtovana debelina stene. V tem trenutku je še vedno krog, saj je v tej obliki veliko lažje obdelati, natančnost obdelave pa se večkrat poveča.
• Naprej vstopi poseben tisk, opremljen z ustreznim trnom. Na njej se oblikovanje dobi želeno obliko in se pošlje na umeritveno črto.

• Manjše napake se odstranijo na zaključni kalibrirni črti, debelina stene pa je popolna.
• Izdelek je skoraj pripravljen, a zaradi ponavljajočega se stiskanja in oblikovanja kovine njegove lastnosti močno spremenijo, izgublja svojo elastičnost, postane bolj trpežna in krhka zaradi deformacije kristalne rešetke.
• Za vrnitev k kovinam zahtevane specifikacije uporablja tehnologijo "počitnice". Da bi to naredili, se kovina segreje na temperaturo okoli 700 ° C in se počasi ohladi.
• Cevi nekaterih vrst jekla, obdelane na ta način, po ohladitvi, lahko nekoliko izgubijo svojo geometrijo in jih vodijo preprosto. Če želite odpraviti to nesrečno nesporazum, se blago pošlje urejanju, ki se opravi s pomočjo posebnih pravilnih strojev in nato oddelka za kakovost.

Pomembno: kljub zunanji podobnosti se hladne in vroče valjane konstrukcije razlikujejo ne le v tehničnih lastnostih. Zlasti je debelina stene in s tem težo cevi iz jeklene cevi, ki jo proizvaja hladno valjarna, znatno manj. Vroče valjani cevasti izdelki imajo debelejše stene in večjo težo.

Varjene vzdolžne konstrukcije

Tehnološka navodila za izdelavo vzdolžnih struktur niso tako zapletena in manj energetsko intenzivna.

V skladu s tem bo cena in končna cena veliko nižja.

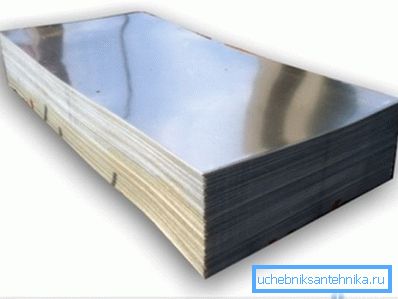

• Na začetku se iz jeklene pločevine odreza dimenzijska gredica, da se proizvede izdelek. Strokovnjaki ga imenujejo trak. Dimenzije trakov se morajo natančno ujemati z območjem premikanja bodoče cevi.
• Ko je trak pripravljen, se pošlje na poseben stroj, na katerega se obliko bodočega izdelka daje kovina. Gre za hidravlični sistem valjev in zvitkov, pri katerih je dosežen vmesni slepo kvadratasto obliko, vendar še vedno odprt šiv.

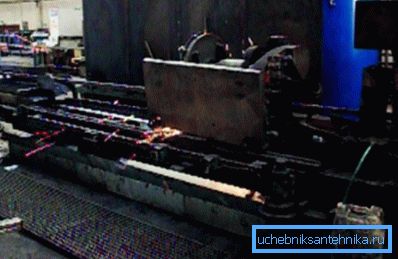

• Nato grobo oblikovana gredica vstopi v varilno črto. Najpogosteje je elektroobločno varjenje. Zvarila je dimenzijske strukture s debelino stene več kot 2 mm. Na primer, kvadratna cev 100x100x4 jekla, tako zahtevana v gradbeništvu, je varjena z elektroobločno metodo in regulirana v skladu z GOST 8639 82.
• Tankoslojne strukture so varjene z uporabo posebne tehnologije v indukcijskih pečeh, kar omogoča pridobitev visokokakovostnega hermetičnega šiva.
• Na koncu proizvodne linije izdelek običajno testirajo krmilniki OTK, kjer se poleg tradicionalnih parametrov kakovost zvarov spremlja tudi na posebni opremi.

Razpon in tehnološki standardi struktur

Nemogoče je povedati o vseh kalibracijah kvadratnih cevi, ki obstajajo v tem trenutku v majhnem izdelku, zato so ustrezni standardi GOST za kvadratne jeklene cevi. Da bi vam olajšali razumevanje divjih državnih standardnih oznak, smo jih združili v mizo, kjer smo navedli, katere standarde za katere izdelke smo razvili.

Pomembno: GOST 12336 66 za jeklene kvadratne cevne prese je bil preklican leta 1981, po katerem je bil uporabljen TU 14-2-361-79. K temu so leta 1989 nadomestili TU 14-2-849-89, ki je še vedno v veljavi.

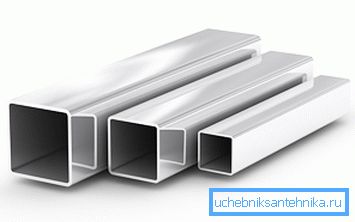

Želim tudi opozoriti, da je kvadratna cev iz nerjavečega jekla, pa tudi vsi profilirani izdelki iz legiranih in neželeznih kovin urejeni po GOST 8645 82.

Videoposnetek v tem članku prikazuje strukture jeklenih profilov.

Zaključek

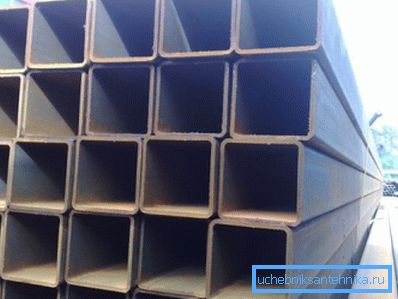

Jeklene profilirane cevi se uporabljajo povsod, jih lahko najdemo na otroških igriščih, večina lahkih bimetalnih ograj je izdelanih iz njih, in končno, nobena sodobna konstrukcija ne more narediti brez jeklenih struktur različnih delov.
