Jeklene pravokotne cevi - tehnične informacije in

Ob omembi cevovoda je najprej produkt krožnega prečnega prereza, ki se uporablja pri polaganju cevi, kanalizacije in ogrevanja. Toda povpraševanje in cevi, katerih oblika se razlikuje od kroga, še posebej pravokotne. Da bi izbrali pravo cev, je dobro, da se seznanite z regulativnimi zahtevami in pravili označevanja.

Splošne informacije

Kvadratni in pravokotni deli se nikoli ne uporabljajo za vodovodne ali ogrevalne sisteme. Prednosti kvadratnega cevovoda postanejo očitne pri namestitvi, na primer okvirja katere koli strukture.

Pri delu z lastnimi rokami lahko naenkrat ugotovite več prednosti:

• majhna teža;
• visoka trdnost;
• odlična torzijska odpornost;
• hitrost namestitve;
• eleganten videz.

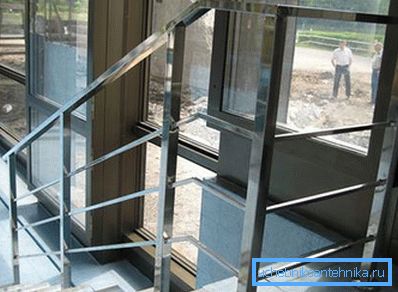

Prav tako je praktična ravna površina. Z lahkoto ga je mogoče pritrditi na površino stene, pri namestitvi, na primer ograje, je veliko težje namestiti vrh profilne cevi.

Regulativni okvir

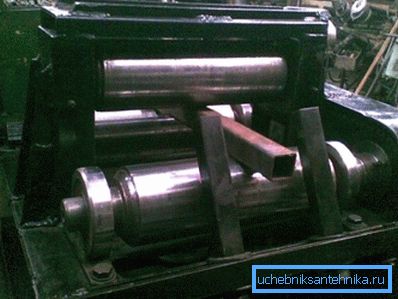

Proizvodnja profilnega cevovoda se opravi tako, da cev poteka skozi vrsto valjev, ki ji dajejo želeno obliko. V tem primeru je skladnost končnega izdelka z velikostjo, določeno v izborih, precej strogo nadzorovana.

Kar zadeva regulativne dokumente, lahko izberete celo "kup" standardov, ki vsebujejo izčrpne informacije o standardnih velikostih profila plinovoda:

• GOST 8645-68, GOST 8645-86 in GOST 8645-82 - ti dokumenti navajajo zahteve in velikosti jeklenih pravokotnih cevi;

• GOST 8639-68 in GOST 8639-82 na vrsti jeklenih pravokotnih cevi vsebujejo osnovne informacije o kvadratnih odsekih;

• GOST 30245-03 - v njej najdete podatke o cevovodu, kvadratni in odsek v obliki pravokotnika. Poleg tega vsebuje zahteve glede trdnosti zvara.

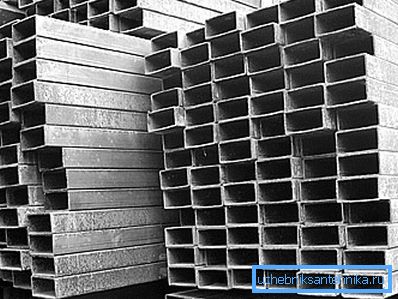

Jeklena pravokotna cev

V tem primeru je treba najprej opozoriti na širino in višino izdelka ter debelino stene. Poleg tega morate razumeti, da so vogali zaokroženi, zato je nadzorovan tudi polmer ukrivljenosti.

Bodite pozorni! Zaokroževanje na vogalih cevovoda - potreben ukrep. Če vogali niso bili zaokroženi, se je med torzijsko deformacijo v teh krajih opazila koncentracija napetosti, kar ogroža stabilnost konstrukcije.

GOST 8645-82 na pravokotni jekleni cevi se razteza na elektroforeze, kot tudi vroče in hladno valjane cevi. Glede na velikost sort je lahko v razponu od 15x10 mm do 180x150 mm.

In če se lahko uporabijo minimalne mere, razen ograje, višina cevovoda nad 10 cm vam omogoča, da jo že uporabljate kot element podporne konstrukcije.

Pravokotne jeklene cevi v skladu z GOST 8645-86 morajo izpolnjevati iste zahteve, kot je določeno v standardu 82 let. Razlike so bolj kozmetične in se nanašajo na zahteve za skladnost z določenimi geometrijskimi dimenzijami.

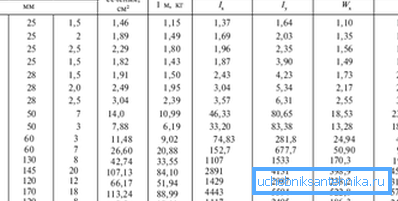

V skladu s tem standardom lahko v dogovoru s stranko izdelamo posebne dimenzije, od premera 28x25 do 196x170 mm. Kar se tiče polmerov ukrivljenosti, je splošno pravilo, da polmer ne sme preseči dvakratne debeline kovine.

Bodite pozorni! V nekaterih primerih se lahko polmer poveča, da se utrne debelina kovine. Toda potrebna je predhodna odobritev s stranko.

GOST 8645-68 za jekleni pravokotni cevni profil vsebuje enake informacije, le majhne velikosti se razlikujejo. V skladu s tem dokumentom standardne dimenzije ostanejo enake, pri posebnih velikostih pa so v razponu od 28x25 do 230x100 mm.

Označevanje cevovoda vsebuje izčrpne informacije ne samo glede dimenzije odseka, temveč tudi na materialu, iz katerega je izdelan.

Označevanje je glede na dolžino nekoliko drugačno, takšne možnosti so možne:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

Navodilo za dekodiranje je v vsakem primeru enako - od leve proti desni so prikazane: geometrijske dimenzije profila in GOST, v skladu s katerimi je bila cev proizvedena, so tudi označili dolžino cevovoda ali množino dolžine v imenovalniku - vrsto jekla in standard, na katerega ustreza.

Primer prikazuje naslednje velikosti:

• v prvem primeru jeklena pravokotna cev po GOST 8645-68 ima prerez velikosti 90x40 mm in debelino stene 4,0 mm, neizmerno dolžino, jeklo B10;
• vseeno, vendar je dolžina 6,0 m;
• geometrijske dimenzije ostajajo enake, vendar je dolžina večkratna 1,25 m.

Bodite pozorni! Trenutek upora in druge statične lastnosti se izračunajo na podlagi debeline stene 1,5 mm. Glede na to, da debelina kovine lahko doseže 15-18 mm, če se načrtujejo resne obremenitve, je bolje preračunati te značilnosti glede na dejanske dimenzije stene.

Trg plinovoda

GOST 8639-68 za vrsto jeklenih pravokotnih cevi je pravilneje, da pokličete standard za kvadratno cev, saj sta višina in širina odseka enaka. Velikosti, seveda, se razlikujejo od pravokotnika, najmanjša velikost je 10x10 mm, največja velikost pa je 180x180 mm. Poleg tega je mogoče izdelati posebne velikosti - od 32x32 mm do 65x65 mm.

Bodite pozorni! V asortimanu so nekatere velikosti zaklenjene, kar pomeni, da se ta velikost šteje za priporočeno za večino nalog. Vrednost za denar in največja učinkovitost.

Prav tako, kot v primeru pravokotnega odseka, se velikost vogalnega polmera normalizira. Na splošno polmer ne sme biti manjši od dvojne debeline kovine. In samo za velikost 60x60x4 mm se lahko izjema in polmer lahko poveča na trojno debelino stene (vendar to zahteva soglasje stranke).

Poleg tega oba standarda vsebujeta precej stroge zahteve za geometrijo samega izdelka, ne le dimenzioniranje profila, temveč tudi ukrivljenost in kotno odstopanje od 90 strogo nadzorovanih? in tako naprej

Na primer, elektroelektrična pravokotna jeklena cev po GOST 8369-68 mora izpolnjevati naslednje zahteve:

• odstopanje debeline stene od norme je odvisno od načina proizvodnje, tako da se za brezšivne valjane izdelke debelina kovine ne sme razlikovati od podatkov o območju za več kot + 12,5% ali -15%, električni varjeni cevovod ± 10% in za hladno vlečeno 12,5 %;
• zlasti skladnost z obrazcem vpliva na delo pod obremenitvijo, tako da odstopanje kota med stenami ne sme presegati ± 1,5 °;
• maksimalna ukrivljenost ne sme presegati 1 mm na dolžino 1 m, ta parameter je mogoče enostavno preveriti z lastnimi rokami;

Poleg tega se omejitve navedejo na takšnih parametrih, kot je vez (ki jih implicira konkavnost strani), dolžina končnega izdelka itd.

Trenutne regulativne zahteve

Če so bile v preteklosti glavne značilnosti kvadratnih in pravokotnih cevovodov normalizirane z različnimi dokumenti, je GOST 2003 združil velikosti teh dveh vrst odsekov. To nekoliko olajša delo z dokumentom.

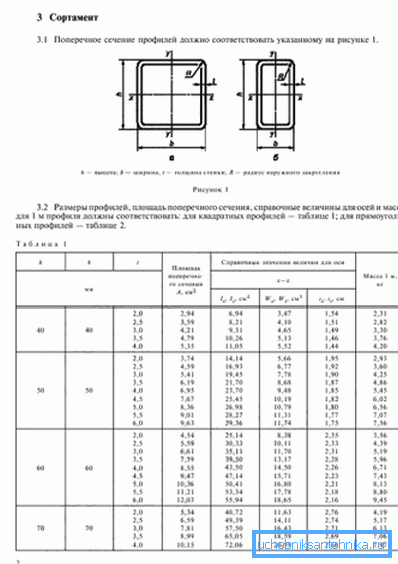

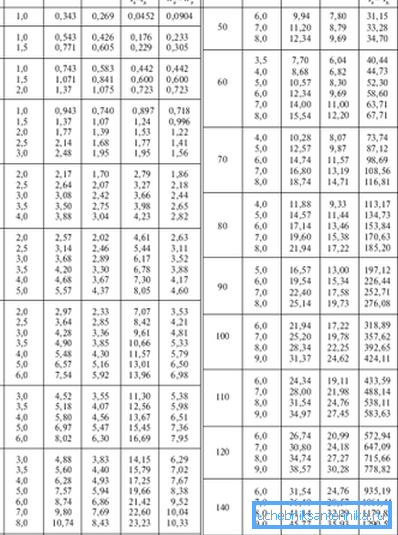

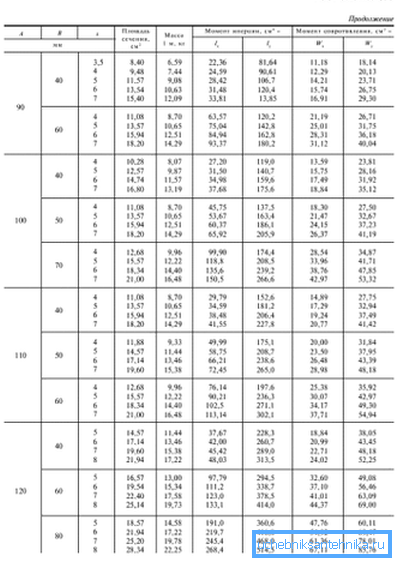

GOST 30245-03 za jekleni pravokotni cevni profil je sestavljen iz dveh miz, 1. prikazuje standardne velikosti kvadratnih cevi in ​​2. za pravokotne cevi.

V primerjavi z zgoraj navedenimi dokumenti se velikosti nekoliko razlikujejo:

• za kvadratni odsek so najmanjše dimenzije 40 x 40 mm, največje dimenzije pa 300 x 300 mm;
• v primeru pravokotnika so dimenzije v razponu od 50x25 do 400x200 mm.

Kar zadeva dolžino, je po GOST 30245-2003 lahko enako 6,0, maksimalna vrednost pa 13,0 m (vendar le s soglasjem stranke). Za masovno proizvodnjo se uporablja velikostni razpon 6,0 - 12,0 m.

Razlika med standardi iz prejšnjih let je opazna tudi v zahtevah za geometrijo. Prav tako pozornost posvečamo moči zvara, pravilom označevanja, skladiščenju itd.

Izbirna merila

Pomembno je, da lahko sodelujete z mešanico izdelkov. To pomeni, da poznate namen strukture in imate pri roki mizo s standardnimi velikostmi (in statične značilnosti oddelka), morate biti sposobni izbrati želeno možnost. In če je bilo pri polaganju vodovodne ali odvodne vode od odločilnega pomena, je treba pri profilni cevovodu upoštevati strukturno moč, upošteva se tudi cena.

Glavna zahteva je, da je dovoljena le elastična deformacija (to pomeni, da se po nanosu obremenitve struktura vrne v prvotni položaj in s svojo dolgotrajno uporabo deformacija ne poveča). Če se izračun izvede neodvisno, je treba upoštevati naravo deformacije (upogibanje, aksialna kompresija, torzija), za določitev statičnih značilnosti odseka pa bodo potrebne cevi GOST.

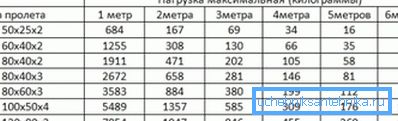

Majhna je verjetnost, da bo nekdo želel samostojno izračunati oblikovanje in ne bodo vsi sposobni. V tem primeru lahko uporabite tabele, ki kažejo približne velikosti za določeno vrsto obremenitve.

Na koncu

Da ne bi prišlo do napake pri izbiri pravokotne cevi, morate razumeti regulativno dokumentacijo in vsaj grobo predstavljati pogoje delovanja zgradbe. Obstaja veliko standardov, izdanih za profile cevi, informacije v tem članku vam bodo omogočile, da jih krmarite.

Videoposnetek v tem članku prikazuje uporabo oblikovane cevi kot okvir za bodočo strukturo.
