Jeklene profilirane cevi: uporaba, standardi, merilniki

26-08-2018
Cevi

Za kaj se uporabljajo cevi? Kakšni so standardi in GOST za jeklene profilne cevi, ki trenutno veljajo? Katere velikosti so ti izdelki izdelani? Iščemo odgovore.

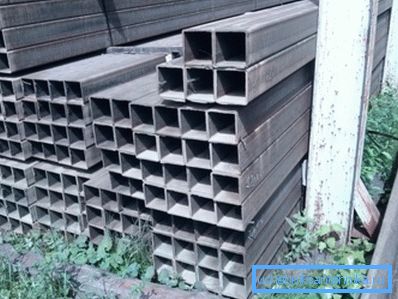

Dovolite mi, da predloži: proftruba.

Uporaba

Uporaba okroglih in profiliranih cevi je ločena s številnimi lastnostmi izdelkov, ki neposredno sledijo obliko njihovega odseka. Obseg uporabe okroglih cevi je prevoz tekočin in plinov, vključno s tistimi z nadtlakom.

Za to sta dva razloga:

  1. Okrogla oblika zagotavlja največjo površino prečnega prereza in s tem največjo prepustnost na fiksnem obsegu.

Bodite pozorni! Večja je debelina cevi (obod ali oboda), večja je cena na meter s fiksno debelino stene.

  1. Poleg tega okrogli odsek zagotavlja največjo natezno trdnost s prekomernim notranjim tlakom. Obvestilo je, da je to neposredna posledica prvega postulata: notranje okolje stisne stene močnejše, večje je njihovo območje; območje s fiksno dolžino je minimalno samo na okrogli cevi.

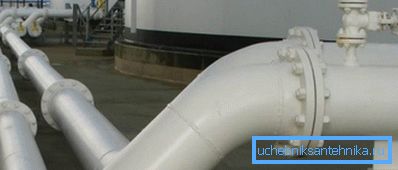

Glavni cevovodi imajo vedno krožni prerez.

Oblikovane cevi - kvadratne in pravokotne se uporabljajo, kjer je potrebna največja togost z najmanjšo težo. Kakšno je razmerje med profilnim profilom in togostjo?

Naj razložim s primerom majhnega eksperimenta s teoretičnega tečaja sovjetskega obdobja, ki je enostavno opraviti z lastnimi rokami.

  • S štirimi čepi bomo s tanke letvice sestavili pravokotni okvir, ki bo ustrezal A4 papirju. Ni težko uganiti, da okvir, ki je nameščen na mizi, ko se v horizontalni ravnini pritrdi majhna sila, enostavno pretvori v romb s poljubnimi koti.
  • In zdaj na okvir vstavimo list papirja in po tem, ko se lepilo izsuši, bomo poskusili znova spremeniti pravokotnik v romb. Namig: uporaba možnega napora za odraslega v isti ravnini ne bo uspela.

V stenah profrukta, vzporedno s smerjo upogibanja, igrajte vlogo zloglasne listnice papirja. Ne dovoljujejo upogibanja cevi, kljub svoji majhni debelini in dimenzijam: jeklo je še vedno veliko močnejše od papirja, ki ga raztrgajo.

Področja proftrube so zelo številne.

Tukaj je nekaj primerov:

  • Nosilni nosilci in stojala iz kovinskih konstrukcij.
  • Stojala in ograje.
  • Okviri rastlinjakov in hlevov iz cevi.

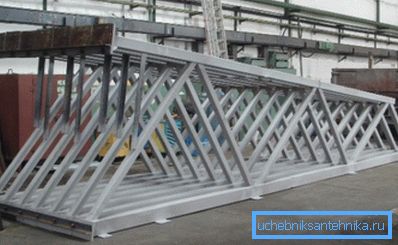

Kmetija iz cevi kvadratnega in pravokotnega dela.

Regulatorni dokumenti

Seznam

Obstajajo trije glavni dokumenti, ki urejajo proizvodnjo izdelkov, ki so nam zanimivi.

  1. GOST 13663-86 za jeklene cevi vsebuje tehnične zahteve za proizvodnjo.
  2. Razpon kvadratnih jeklenih cevi je v standardni številki 8639-82.
  3. Razpon pravokotnih cevi je v skladu z GOST 8645-68.

Zanimivo je: kljub drugim tehničnim zahtevam za proizvodnjo, glede na velikost, profilno cev iz nerjavnega jekla izdelujemo po enakih standardih kot cev iz nerjavečih jekel - GOST 8639-82 in 8645-68.

Polirani cevovod iz nerjavečega jekla.

Oglejmo si vsebino dokumentov.

Tehnični pogoji

V skladu z dokumentom je cevovod mogoče opraviti na štiri načine:

Proizvodna tehnologija Kratek opis
Vroče valjani Valjasta gredica se segreje nad temperaturo rekristalizacije in se zamaši in preide v votlo valj. Potem se na vretju zvije v vročem stanju in pridobi želeno obliko.
Hladno oblikovan Stisnjeni obdelovanec se ohladi, nato pa se podvrže deformaciji in kalibraciji.
Electrowelded Ploski trak se valja v kvadratni ali pravokotnik, nato pa vzdolžni šiv kuhamo z visokofrekvenčnimi tokovi ali električnim lokom.
Hladno varjen električni Ploski trak je privarjen v okroglo cevko, ki jo deformirajo valji.

Izdelke lahko standardiziramo s kemično sestavo jeklenih ali mehanskih lastnosti.

Prisotnost razpok, sončnih zahodov in pomanjkljivosti na površini cevi ni dovoljena; dovoljene so samo manjše udare in praske, ki ne podaljšujejo cevi, ki presega največje dovoljene tolerance. Na notranji strani električno varjene cevi je dovoljeno preostalo bruh (konveksni zvar).

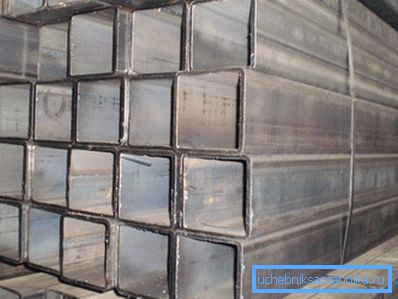

Na notranji strani nekaterih cevi na fotografiji je jasno viden var.

V postopku preskušanja se izvajajo meritve in preskušanje:

  • Zunanje mere.
  • Debelina stene
  • Concavity.
  • Dolžina
  • Zakrivljenost.
  • Twisting.
  • Sposobnost prenosa raztezanja in v nekaterih primerih hidravličnega tlaka.
  • Kemična sestava

Navodila za izvajanje testov sami v GOST odsotni; vendar vsebuje sklicevanja na druge standarde, kjer so navedene ustrezne metodologije.

Asortiman

GOST 8639-82

Torej, kakšne so dimenzije jeklenih kvadratnih cevi:

Zunanja velikost, mm Debelina stene mm
10 1.0
15 1,0; 1,5
20 1,0; 1,5; 2,0
25 1,0; 1,5; 2,0; 2,5; 3,0
30 2,0, 2,5; 3,0; 3,5; 4.0
35 2,0; 2,5; 3,0; 3,5; 4,0; 5.0
40 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6.0
42 3,0; 3,5; 4,0; 5,0; 6.0
45 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
50 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
60 3,5; 4,0; 5,0; 6,0; 7,0; 8.0
70 4,0; 5,0; 6,0; 7,0; 8.0
80 4,0; 5,0; 6,0; 7,0; 8.0
90 5,0; 6,0; 7,0; 8.0
100 6,0; 7,0; 8,0; 9.0
110 6,0; 7,0; 8,0; 9.0
120 6,0; 7,0; 8,0; 9.0
140 6,0; 7,0; 8,0; 9.0
150 7,0; 8,0; 9,0; 10.0
180 8,0; 9,0; 10,0; 12,0; 14.0

GOST 8645-68

  • Najmanjša standardna velikost, predpisana s standardom, je 10 x 15 mm s debelino stene 1,0, 1,5 in 2,0 mm. Najvišja je 180x150 mm s stenami 8,0, 9,0, 10,0 in 12,0 mm.
  • Standard predvideva proizvodnjo cevi posebnih velikosti - od 28x25 do 230x100 mm. Največja debelina stene lahko doseže impresivno 20 milimetrov.

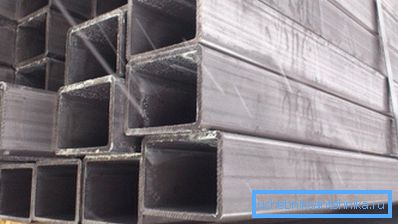

Debele stene brezšivne cevi pravokotnega prereza.

Zaključek

Upamo, da bralec ne bo utrujen zaradi številčnosti suhih številk, koristen pa bo tudi gradivo, ki mu je na voljo. Kot vedno je na videoposnetku v tem članku mogoče najti dodatne tematske informacije. Uspehi!
