Kaj so adapterji za cevi

Cevni adapterji igrajo pomembno vlogo v skoraj vsakem cevovodnem sistemu. Hkrati ni pomembno, kateri namen je: zunanja ali notranja odplaka, zunanja ali notranja oskrba z vodo. Če je potrebno povezati izdelke, je njihova uporaba pogosto preprosto neizogibna. Danes obstaja veliko število tehnologij in posledično veliko materialov, iz katerih so narejeni adapterji, na primer iz litega železa, PVC-plastike, polipropilena, jekla in podobnega. Prvič, upoštevajte nekatere lastnosti adapterjev.

Adapter Features

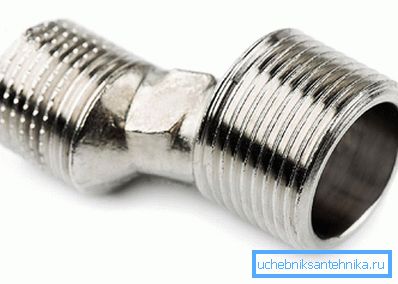

Obstajata dve vrsti adapterjev: koncentrični in ekscentrični.

• Concentric - uporablja se za vertikalne cevovode.
• Ekscentrična - uporablja se za vodoravne cevovode.

Te vrste adapterjev se praviloma uporabljajo v vodovodnih instalacijah, v industrijskih obratih za pridobivanje plina, olja, kemičnih rastlin. Kot je bilo že omenjeno, so adapterji narejeni iz različnih materialov, na primer iz jekla ali polipropilena, uporablja se tudi PVC. Kot jeklena je izdelava kovinskih adapterjev izdelana iz različnih vrst. Na primer, adapterji za srednje agresivne in nizkoagresivne medije (naftni proizvodi, plin itd.) So izdelani iz ogljikovega jekla.

Če bo predvideni medij povečal agresivnost, se uporabi zlitino ali visoko legirano jeklo. Ta vrsta adapterjev ima visoke tehnične lastnosti in temperatura delovnega okolja je od -70 do +450 ° C pri tlaku 15 MPa. Vendar pa je treba povedati, da se jeklarski cevovod z leti ne uporablja. Zamenjali so jih polipropilenske cevi, zato so adapterji izdelani iz istega materiala. Zato je treba pozornost usmeriti na adapterje polipropilena.

Adapterji za cevi iz polipropilena

Torej, tukaj so glavne vrste pribora za polipropilenske cevi:

• sklopke,
• adapterji,
• vogali,
• čevlji in križi,
• konture,
• kompenzatorji.

Zdaj upoštevajte glavne značilnosti in obseg uporabe vsake vrste vgradnje.

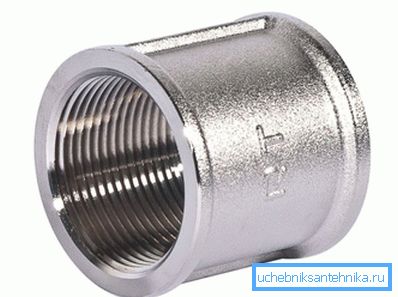

Sklopka

Ta tip vgradnje služi za priključitev dveh cevi iste velikosti. Ima obliko bučke. Njegov notranji premer je popolnoma skladen z zunanjim premerom uporabljene cevi.

Adapterji

Ta adapter se razlikuje od sklopke, saj na obeh straneh cevi obstaja drug notranji premer. Poleg tega obstajajo adapterji za povezovanje polipropilena s kovino skozi navoj. Takšni adapterji so z zunanjim in notranjim navojem.

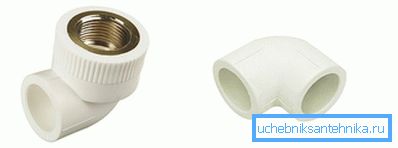

Vogali

Čeprav so cevi polipropilena upognjene, se na mestu krivine pojavijo nekatere spremembe v strukturi, zaradi česar se pretočnost cevi znatno zmanjša in stena cevi postane tanjša na zunanji strani. Iz tega razloga so potrebni posebni vogali, katerih krivljenje je lahko 45-90 ° C. Poleg tega obstajajo vogali, kjer na eni strani obstaja navoj za povezavo z mešalnim ventilom ali drugimi zapornimi ventili. Vogali imajo lahko notranje in zunanje niti.

Križi in čevlji

Nekateri cevni sistemi zahtevajo povezavo več cevi na enem mestu. Na primer, cev je treba odstraniti od dvižnika v dveh nasprotnih smereh. Samo za te namene so posebni križi ali čevlji. Treba je omeniti, da so čevlji, kot križi, prišli v različnih premerih z ene ali druge strani. Še več, na kovini so čevlji z notranjimi in zunanjimi niti.

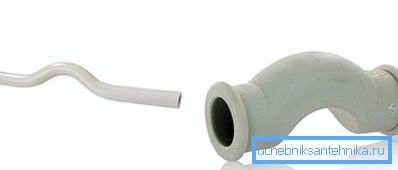

Konture

Nekateri obrtniki, da bi prihranili denar, naredijo podobne konture iz več plemen. Vendar s tehnološkega vidika to ni povsem praktično, saj se pretok zmanjša. Poleg tega je treba si prizadevati za zagotovitev čim manjšega števila sklepov in cevnih spojev. Zato obstajajo posebne konture, ki imajo določen ovinek, da se izogne ​​cevi.

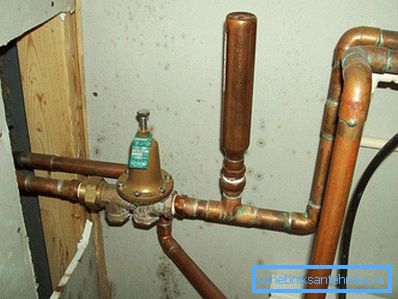

Kompenzatorji

Kompenzator je naprava, ki vam omogoča absorpcijo različnih temperaturnih padcev in posledično močnih udarcev celotnemu vodovodnemu sistemu. Čeprav ima preprosto obliko, bo njegova uporaba omogočila, da bo cevovod trajal dlje.

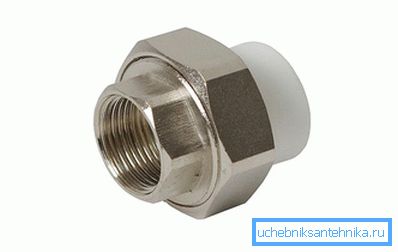

Ameriška ženska

To je posebna navojna povezava, ki vam omogoča, da hitro odklopite in povežete prtljažnik. Uporablja se tako v ogrevalnem sistemu kot v vodi. Ameriška matico se lahko uporablja večkrat. Če želite to narediti, preprosto zamenjajte tesnilo. Za razliko od sklopke ali ključavnice je njegova uporaba veliko bolj praktična. Zahvaljujoč temu lahko odklopite linijo, medtem ko ne vrtite cevi. Od začetka uporabe polipropilenskih cevi je našel široko uporabo, kjer je na eni strani plastika in po drugi strani ameriški.

Razpravljali smo o vrstah adapterjev, ki se večinoma uporabljajo v notranjem vodovodnem ali ogrevalnem sistemu. Zdaj opozarjamo na možnosti za adapterje, ki se uporabljajo za zunanji sistem oskrbe z vodo.

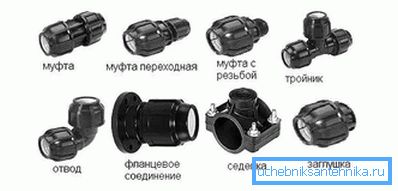

Vrste kompresijskih adapterjev za zunanje vodovodne cevi PND

Treba je omeniti, da so stiskalni elementi popolni izdelki. Iz tega sledi ugotovitev: vsak element izdelka je lahko zamenljiv znotraj ene skupine izdelkov. To velja v primerih, ko je potrebna zamenjava elementa. Na primer, za aksialno fiksiranje se uporablja ločeni prstan. Narejen je iz trpežnega, a hkrati ohlapnega poliamida. Če obroč ne uspe, ga je treba odstraniti ali obroč iz podobnega pribora. Seveda je priporočljivo, da v celoti namestite. Zdaj upoštevajte glavne vrste stiskalnih sklopk.

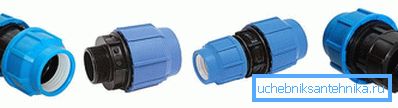

Sklopka

Te spojke se uporabljajo za povezavo cevi istega premera in različne. Poleg tega obstajajo stiskalnice s prehodom na kovinsko nit. Spojite z notranjim in zunanjim navojem.

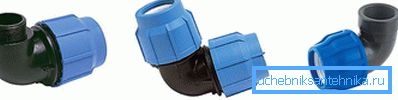

Kotni ovinek

Kotne krivine se uporabljajo za spreminjanje smeri cevovoda. Obstajajo tudi ovine z zunanjimi in notranjimi niti.

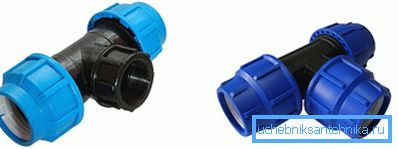

Tee

Tee služi za dodelitev plastične cevi na strani pri 90 ° C. Takšne čevlje se proizvajajo, kjer je sklopka na obeh straneh, na drugi pa zunanji ali notranji navoj.

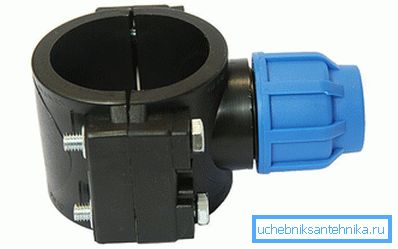

Sestra

Medicinska sestra je pomemben del, ki je sestavljen iz dveh polov, ki stisnejo cev. Najpogosteje se imenuje kravata za tie-in. Če se morate zrušiti na avtocesti, vam bo ta prehod omogočil hitro in zanesljivo izvedbo izrezovanja v sistem tehnične ali pitne vode.

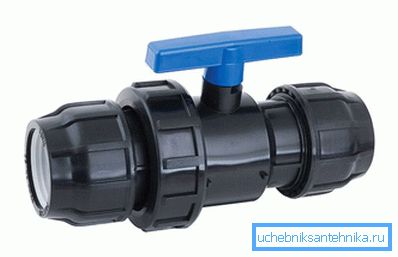

Prehod z integriranim krogelnim ventilom

Takšen pritrdilni element, v kombinaciji s kroglastim ventilom, se lahko uporabi po vstavitvi v prtljažnik. Običajno je tak prehod v vhodni jašek, po cevovodu pa se pošlje v hišo.

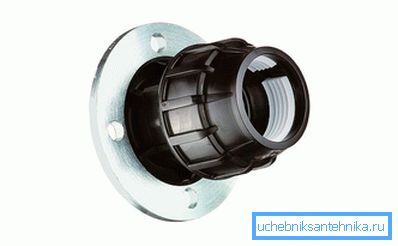

Prirobnična povezava

Prirobnični priključki pomagajo priključiti HDPE polietilenske cevi s kovino. Prirobnična sklopka ima dva glavna sklopa: montažno prirobnico in stiskalno prirobnico. Stiskanje omogoča, da sami cev pritrdite, montažno prirobnico pa s konicami ali sorniki priključijo na konec kovinske prirobnice. V tem primeru je treba velikost prirobnice izbrati posamično.

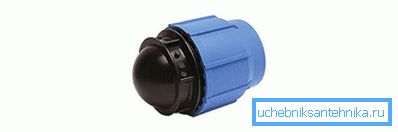

Cap

Če je treba čep nekaj časa priključiti, je na koncu cevi nameščen vtič. To je veliko bolj donosno kot kupovanje kroglastih ventilov, še posebej, če je cev začasno utišana.

Torej smo upoštevali glavne vrste prehodov, ki se uporabljajo za oskrbo z vodo na prostem. Zdaj je na vrsti kanalizacijski sistem.

Prehodi za povezavo železa in plastike v kanalizacijo

Pri postavitvi kanalizacijskega sistema je pogosto potrebno priključiti cevi iz različnih materialov, na primer iz plastike in litega železa. Če želite to učinkovito storiti, morate kupiti posebne prehode, ki vam omogočajo hitro in preprosto povezavo takih vozlišč. Za to uporabite posebno gumijasto manšeto, ki se lahko razlikuje po zasnovi: za notranji in zunanji prehod.

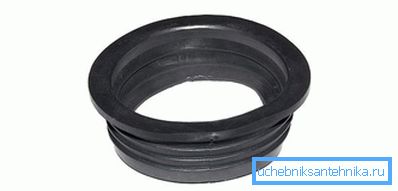

Notranji gumeni prehod

Praviloma je vstavljen v vtičnico cevi iz litega železa, ki vam omogoča montiranje plastične cevi želenega premera. Prerez zunanjega dela manšete je popolnoma skladen s premerom železne vtičnice. Zaradi posebne oblike ni potrebe po uporabi tesnilne mase, ker je nastala spojina precej gosta.

Zunanji plastični adapter (steklenica)

Če kanalizacijska linija nima vtičnice, potem zunanji plastični adapter omogoča povezavo. Že potem lahko še naprej postavite kanalizacijski sistem iz plastike.

Vrste prehodov za zunanjo in notranjo odplake iz plastike

Priključki se široko uporabljajo za povezovanje kanalizacijskih cevi med seboj. Hkrati so razdeljeni v dve vrsti:

1. Armature za gospodinjske odplake.
2. Armature za zunanjo kanalizacijo.

Prav tako imajo razlike v načinu povezave:

1. Varjene. Ta vrsta vgradnje nima gumijastih tesnila in navojev. Povezani so z uporabo specializiranih varilnih strojev.
2. Lepilo. Podobno kot tudi varjene nimajo navojev in gumijastih tesnil. S pomočjo posebnega lepila je priključen na konce.
3. Navoj Praviloma se uporabljajo na odtočnih ceveh, ki imajo majhen premer, na primer pod umivalnikom.
4. Gumijasti obroč. Ta povezava omogoča doseganje visoke tesnosti, zato se široko uporablja v različnih vrstah kanalizacijskih sistemov.

Torej obstaja več prehodov za vgradnjo notranjih in zunanjih kanalizacijskih sistemov:

• sklopka,
• zmanjšanje
• revizija s pokrovom,
• križec je dvoplasten,
• enosmerni križ,
• tapnite,
• tee,
• triple tee tee 90 °,
• kompenzacijska cev,
• škrbina
• povratni ventil,
• dvodelni sifon.

Zdaj za vsak adapter več.

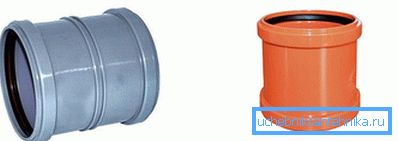

Spajanje

Sklopka je drugačna po videzu, in sicer s poudarkom in polno izvrtino. Primerno jih je uporabljati na mestih, kjer je potrebno povezati dve cevi brez zvonca. Uporablja se za zunanjo in notranjo kanalizacijo. Obstajajo razlike v barvi.

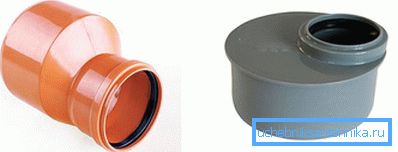

Zmanjšanje

Ta prehod vam omogoča povezovanje cevi različnih premerov. Poleg tega vam ta prehod omogoča prehod iz litega železa na plastično cev.

Nasvet! Priporočljivo je premikati le z večjega na manjši premer. To bo preprečilo blokade.

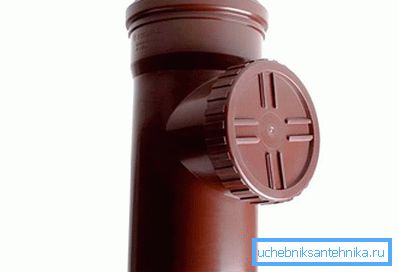

Revizija Cover

Kar se tiče revizije za notranjo odplake, se uporablja za prodor v cev in, če je potrebno, za odpravo blokade, ki se je zgodila. Revizija je nameščena na glavnem dvižnem vodu. Kar zadeva zunanjo kanalizacijo, lahko revizijo namestite v jaškom. Praviloma bi morali namestiti revizijo večjega premera. Prav tako igra ključno vlogo pri čiščenju cevovodnega sistema.

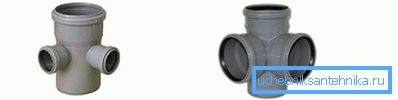

Krmiljenje dveh ravnin

Ta adapter ima križišča v različnih ravninah. Praviloma se uporablja v vozličastih spojih kanalizacijskih cevi. Hkrati lahko istočasno priključimo več cevi in ​​cevi različnih premerov. Take kraje se štejejo za izredno težke. Če se ne uporabljajo, ima nodularni ligament veliko število sklepov, kar lahko povzroči uhajanje. Dvonivojski križec je uspešna rešitev, saj je njegova celotna konstrukcija monolitna. Poleg tega imajo lahko nekateri križi zvonec 45-90 °.

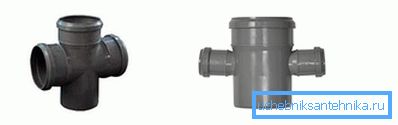

Prečkanje posamezne plošče

Vse vtičnice takega adapterja se nahajajo v isti ravnini. Prav tako kot tudi dvotirna se uporablja v vozličastih spojih cevi. Poleg tega so križniki z vtičnicami različnih premerov in z različnimi koti - 45-90 °.

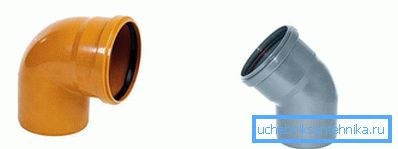

Tapnite

V vsakem kanalizacijskem sistemu je tovrstna drenaža zelo pomembna. Omogoča vam spremembo smeri avtoceste. Ima različne kota vrtenja: 30 °, 45 °, 90 ° in ne le. Zahvaljujoč njih je nastala kapljica in navpični kot, zaradi česar so odtoki precej hitreje v greznico.

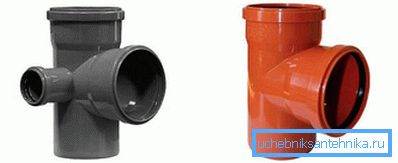

Triple čaj 90 °

Tukaj lahko razlikujemo dve vrsti tee. Prvi je preprost čevelj, ki vam omogoča povezavo vertikalne in vodoravne kanalizacijske cevi. Ko so te črtice izdelane z različnimi koti, na primer 45 °, 67 °, 90 °. Druga vrsta je tritočkovna tulka 90 °. Omogoča vam, da naredite podobne povezave samo s cevjo drugačnega premera.

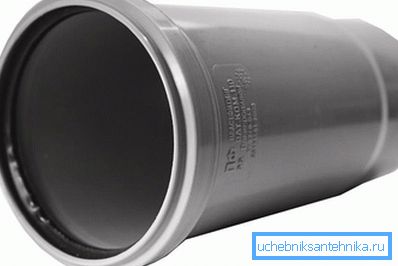

Nadomestni vzvod

V večini primerov se ta adapter uporablja v notranjem kanalizacijskem sistemu. Uporablja se za odstranjevanje tekočih gospodinjskih odpadkov v greznicah.

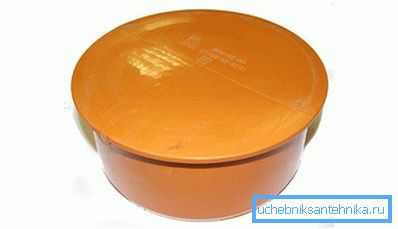

Cap

Pokrov je našel svojo uporabo na mestih, kjer je potrebno zapreti kanalizacijo, s čimer preprečuje pretok tekočine. Včasih je pokrov tesno zaprt in v nekaterih primerih pustite vrzel, tako da obstaja možnost čiščenja cevi. Praviloma je pritrjen na gumijasti pečat.

Dvojni sifon

Uporablja se v vseh kanalizacijskih sistemih za uporabo na prostem. Še posebej v tistih krajih, kjer je mesto odlagališča odpadne vode. Preprečuje nastanek plinov. V nekaterih primerih se lahko v cevnih prezračevalnih sistemih uporablja dvodelni sifon.

Kontrolni ventil

Če je kanalizacijska cev nameščena z rahlim naklonom, bo nepovratni ventil preprečil pretok odplak v nasprotno smer.

Torej smo našteli najbolj razširjene prehode cevi tako vode kot kanalizacije. Čeprav, na prodajnih policah najverjetneje najdete druge vrste adapterjev. V tem primeru je najpomembneje razumeti njihov namen. Poleg tega je tik pred samim nakupom najbolje sestaviti diagram enega ali drugega komunikacijskega sistema, kar vam bo omogočilo, da ne kupujete nepotrebnih prehodov v cevi, oziroma prihranite denar!
