Kako in kje je povezava kovinskih cevi

Pri nameščanju cevnih sistemov obstaja več načinov za povezavo bakrenih cevi. Na gradbenih trgih je veliko različnih elementov, pritrdilnih elementov, spajkalcev za tak material, ki omogočajo izvedbo odstranljivih in enodelnih priključkov, ki ne zahtevajo vzdrževanja. Ta članek bo pregledal vse od njih, vključno s povezavo kovinskih cevi z nitmi.

Metode povezovanja bakrenih cevovodov

Namestitev sistema je sestavljena iz naslednjih korakov:

• označevanje segmentov - pomembno je, da prave meritve opravimo s potrebnimi odstopanji na velik način;
• izdelki za rezanje - izdelani izrecno pod pravim kotom s posebnim orodjem. Bolje je, da bi ga naredil bolj zavojeval, da kasneje ne bi bilo več napora;
• obrezovanje obročev - odstranitev rezalnih bari in oksidnega filma;
• par segmentov.

Povezava bakrenih cevi se lahko izvede na naslednje načine:

• kapilarno spajkanje;

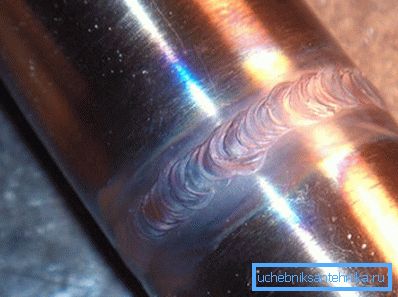

• visokotemperaturna spajka;
• skozi opremo.

Spajkanje

Razmislite, kako bakrene cevi povezati na ta način, in pod predlaganimi navodili za postopek boste pomagali razumeti to podrobneje:

1. Nanesite tok na očiščeno površino.
2. Priključite dele in uporabite spajkanje na spoj.
3. Enakomerno segrejte z gorilnikom ali ventilatorjem, dokler se tok ne spremeni v barvi in ​​se spajka topi.
4. Odstranite plamen gorilnika in dopustite, da staljena spajka zapre razmik med deli in zamrznitvijo.

Nasvet: Strokovnjaki priporočajo uporabo dolžine prijemala, ki je enaka premeru izdelka. Pred spajkanjem lahko poškodujete palice želene dolžine. Če je eden od priključnih elementov že tovarniško pritrjen, ga ni potrebno dodati pri spajkanju.

1. Ne polagajte mehanske sile po polnjenju zgloba, tako da se ohladi.
2. Odstranite preostalo spajko in tok iz spojine z mokro krpo, potem ko je popolnoma ohlajen.
3. Sistem sperite z vročo vodo, v nasprotnem primeru bo tok kataliziral razvoj korozije. Njena prisotnost na notranjih površinah je nezaželena.

Fittings

Povezovalni elementi sistema brez spajkanja so možni s pomočjo fitingov, ki so po svojem namenu združeni v dve skupini:

• ravne črte - za povezovanje delov istega premera;
• prehodno - za povezovanje delov različnih premerov.

Armature so narejene za celotno paleto premerov izdelkov. Njihova cena se lahko razlikuje glede na destinacijo.

Glede na izvedene konfiguracije in funkcije se razlikujejo naslednje vrste priključkov:

Tukaj je nekaj načinov dela z opremo:

• s spajkanjem, ko se na stičišču okovja deponira kositer. V njej se vstavi cev, ki je bila predhodno obdelana s fluksom, nato pa se grelnik segreje, dokler se spajka ne stopi in ne napolni vrzel;

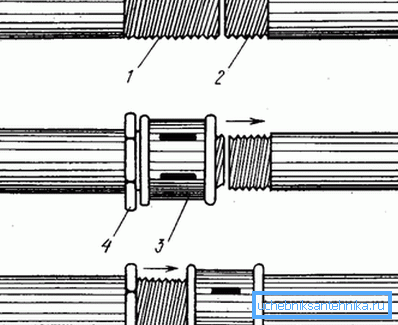

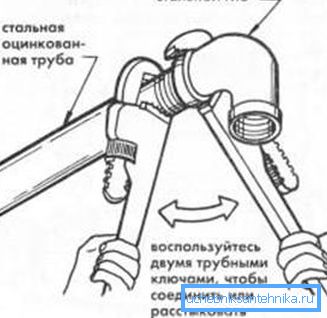

• s pomočjo samovezanih niti, kadar na koncih delov, ki jih je treba povezati, obstajajo ustrezni notranji in zunanji navoji;
• cvetoči (stiskalni) pareni elementi različnih premerov. Cev je pritrjena na okovje s pomočjo obročastega tesnila in zgornjega deljenega ali nepovezljivega obroča. Konvencionalna orodja so primerna za stiskanje;
• stojalo za stiskanje, ki sestoji iz telesa in rokavov. Montira se s pomočjo posebnih klešč za tisk;
• samozapiralna vgradnja, katere princip temelji na dveh obročih, od katerih je eden opremljen z zobmi. Ko ga pritisnete s posebnim ključem, zobe pritisnete v drug obroč, kar zagotavlja zanesljivo zvišanje. Odstranjena je tako enostavno kot obrabljena.

Metode povezovalnih delov železne cevi

Tesnost sosedov zagotavlja gumijasta tesnila, nameščena v vtičnico.

Za priključitev cevi iz litega železa se uporabljajo podobni priključki iz litega železa:

• sklopke;
• kolena;
• komolci;
• Tees;
• križi;

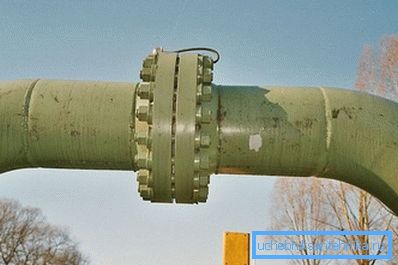

• priključne prirobnice;
• škrbine

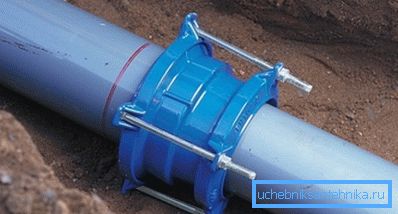

Obstajajo takšne vrste sklopk:

Nasvet: vedite, da so na koncih tudi sklopke s prirobnicami ali vtičnicami, ki vam omogočajo namestitev cevovodnega sistema iz delov iz različnih materialov.

Vlivanje cevi iz litega železa v ovinek cevovoda se izvaja z upogibanjem z različnimi koti naklona od 10 ° do 90 °.

Na voljo so v dveh različicah:

• na koncih notranjega niti;
• Od enega konca, zunanjega niti, in od drugega - notranjega.

Cevi priključimo na podružnice

Če je potrebno priključiti tri dolžine cevi, uporabljamo dve vrsti čepov z notranjim navojem: trije konci z enakim prečnim prerezom ali dva konca z enakim prečnim prerezom, tretji pa z manjšim premerom.

1. Konci velikih premerov so opremljeni s prirobnicami in vtičnicami v različnih kombinacijah.
2. Priključitev štirih segmentov se izvaja s prečkami z vtičnicami ali prirobnicami na koncih.
3. Priključek iz litega železa je v obliki cilindra, katerega en konec je zapečaten. Obstajajo tudi kape v obliki šesterokotnikov, prirobnice in z rebri za enostavno namestitev.

1. Priključne prirobnice za cevi iz litega železa so izdelane iz nodularnega železa z zaščitno protikorozijsko epoksi premazo.
2. Tesnino zagotavlja elastična polimerna tesnila. Montirani s stiskanjem stiskalnega obroča.

Namestitev cevi iz litega železa v primeru, ko se sekundarna cev umakne iz glavnega cevovoda, se izvede s sedlom. Nato so pritrjene spone, ventili ali sekundarni plinovod s sponkami.

Zaključek

Članek podrobno opisuje možne načine povezovanja kovinskih cevi, zlasti bakra in litega železa. Vsaka metoda ima svoje značilnosti, zato se uporablja v nekaterih primerih (glej tudi članek Electrowelded Pipe: tehnični parametri in področje uporabe).

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
