Kako in zakaj so cevi polipropilena spajke z lastnimi rokami

19-08-2018
Cevi

Z uporabo novih materialov za proizvodnjo gospodinjskih cevi za vodo je proces njihovega vgradnje postal veliko enostavnejši. Zaradi tega postajajo polipropilenske vodovodne cevi vse bolj priljubljene in samozavestno premikajo jeklo in litino. Članek bo namenjen temu, kako spajkati polipropilenske cevi z lastnimi rokami.

Ob poznavanju tehnologije njihove povezave, zahtevah za vgradnjo in opremljanju potrebnega sklopa orodij in delov je vgraditi sistem za oskrbo z vodo ali kanalizacijo sami v hišo ali stanovanje. O tem bomo govorili spodaj.

Na fotografiji - kako priključiti PP cev

Materiali in orodja

Kakovost uporabljenih delov in orodij je odvisna od trajanja nemotenega delovanja sistema cevi polipropilena (PP). Izbor cevi in ​​fitingov je treba opraviti ob upoštevanju vrste oskrbe z vodo (hladno ali vroče). Za izdelane cevi PP zdaj ima naslednjo klasifikacijo:

PN-10 Uporabljajte samo za dobavo hladne vode. Dovoljena delovna temperatura od 0 do 40 ° С. Cena izdelkov je najcenejša.
PN-20 Uporablja se za hladno vodo in vročo vodo. Stene cevi so ojačane s steklenimi vlakni.
PN-25 Uporablja se za vgradnjo ogrevalnih sistemov. Ohranite temperaturo hladilne tekočine na + 95 ° C (nekatere spremembe so odporne na kratkoročno izpostavljenost + 110 ° C).
PN10 - za oskrbo s hladno vodo

Za priključitev in vilice vodovodnega sistema uporabite posebne dele:

  • koti z kotom vrtenja cevi pri 90 ° in 45 °. Če je potrebna namestitev na kotnem vrtenju navojnega priključka, se vzamejo ustrezne komponente z notranjimi ali zunanjimi navoji;
  • sklopka služi za povezovanje koncev cevi drug z drugim. Ravni so (za cevi z enakim premerom) in prehodne;
  • čevlji in križi - za povezavo treh in štirih cevi z enakimi ali različnimi premeri;
Sestavljeni izdelek PN25
  • zaporni ventili - žerjavi različnih vrst;
  • navojni končni pribor;
  • pribor - za povezavo gibljive cevi;
  • škrbine - za tesnjenje koncev cevi.
V foto - polipropilenski fitingi

Nasvet: upoštevajte, da ima vsak del poseben namen in ga je mogoče uporabiti pri izgradnji cevovoda skupaj z drugimi, odvisno od potrebe.

Povezava PP z drugimi elementi in med njimi poteka z varjenjem.

Za dokončanje tega postopka so potrebna naslednja orodja:

  • varilna naprava. Ročni, polavtomatski in avtomatski modeli se uporabljajo za varjenje cevi različnih vrst in premerov. Za izvedbo majhnih količin dela pri priključitvi cevi majhnega premera je primerna ročna varilna naprava z nizom šob;

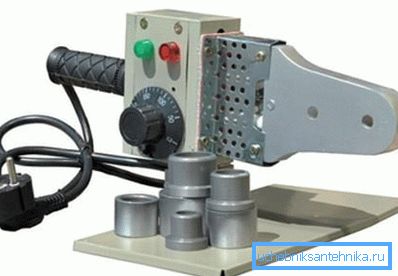

Spajkalnik za cevi iz polipropilena naredi sam s šobami
  • posebne škarje - za obrezovanje cevi na želeno velikost;
  • Za pritrditev P-20 in P-25 (ojačana) boste potrebovali posebno orodje za pripravo koncev. Odstrani ojačitveni sloj s površine spajkalne cevi.

Spajkalni stroj

Na podlagi materiala in premera cevi je izbrana ustrezna naprava.

Trenutno so pogosti naslednji tipi:

  • ročno z grelnim elementom v obliki kovinskega diska z grelcem. Površina je prevlečena s Teflonom, da preprečimo, da se plastika med segrevanjem drži;
  • ročna varilna naprava s spojnimi elementi, namenjena za varjenje cevi. To je najbolj priljubljen spajkalnik za povezavo PP cevi;
Kaj je ročno spajkalno železo za cevi iz polipropilena
  • varilni stroji za varjenje s šotori - so precej zapleteni kompleksi za pripravo in priključitev plastičnih cevi z velikim premerom. Uporabljajo se predvsem za vgradnjo dolgih cevovodov v industrijskem obsegu.

Pri spajkanju cevi majhnega premera se spajkalna likalnika s pomočjo grelnih elementov in posebnih šob uporabljajo za enakomerno segrevanje PP cevi na križišču.

Spajkalne konice

Šobe za spajkalne litine morajo ustrezati naslednjim tehničnim zahtevam:

  • visoka mehanska trdnost;
  • visoka toplotna prevodnost;
  • ne spreminjajo svojih linearnih dimenzij v delovnem temperaturnem območju.

Skoraj vse naprave za varjenje omogočajo hkratno nameščanje več šob. To pospeši delo z montažo - ni potrebe po počakanju, da se ohlaja ohišje, da se ohladi šoba.

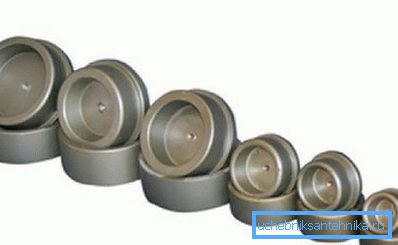

Spajkalne konice

Izdelek je sestavljen iz dveh elementov - za zunanji (rokav) in notranje ogrevanje (trn) površina PP cevi.

Material za izdelavo je lahko katera koli kovinska zlitina, ki izpolnjuje zgoraj navedene zahteve. Da bi se izognili lepljenju segretega plastike na površino šobe, je prevlečen s teflonom.

Nasvet: ne pozabite, da so velikosti šob posamezne za cevi različnih premerov.

Pripravljalna dela

Pred pričetkom varjenja cevi je potrebno opraviti dela, katerih namen je zagotoviti skladnost s tehnologijo spajkanja:

  • pred spajkanjem prostora prezračujemo in prah odstranimo. Razsuto materiale se odstranijo iz varilnega prostora, saj se lahko usedejo na ogrevanih površinah cevi, kar bo privedlo do poslabšanja kakovosti šiva. Temperatura v prostoru mora biti v območju od 18 ° C do 30 ° C. Prav tako je treba zagotoviti prisilno prezračevanje;
  • Predpripravljeni diagram cevi, ki prikazuje dolžine cevi in ​​sklop vseh komponent. Za vse priključne elemente je označena globina spajkanja, kar je pomembno upoštevati pri označevanju, zato je globina varjenega dela dodana linearni dimenziji;
  • za delo boste potrebovali trak ukrep, vladar, kota in čiste krpe;
  • Zahtevani priključki so nameščeni na varilni napravi in ​​šele nato priključeni na električno omrežje.

Po teh aktivnostih lahko nadaljujete neposredno z namestitvijo.

Difuzna metoda varjenja PP cevovoda

Varilna tehnika

  • Navodilo za spajkanje polipropilenskih cevi temelji na metodi medsebojnega fiksiranja delov cevi med segrevanjem. Trenutno se uporabljajo več varilnih metod, vključno z razpršenimi in vtičnicami. Za določena dela je treba izbrati katero od metod.

Diffuse

Metoda temelji na nasprotnem prodoru materialov obeh elementov, ki sta povezana med ogrevanjem. Razlog je, da se na molekularni ravni pojavlja trdna povezava PP cevi.

Namig: ta metoda je primerna za varilne elemente samo iz homogenih materialov.

Izvaja se z uporabo različnih vrst varilnih naprav. Glavna naloga je zagotoviti, da temperatura polnjenja polipropilenskih cevi doseže + 260 ° C.

Trobenta

Proces temelji na uporabi varilnih naprav s šobami.

Žarek sklopka

Ogrevanje in priključitev cevovodnih elementov poteka po stopnjah:

Priprava Cev je razrezana na določeno velikost. Če je ojačana, je potrebno varjenje koncev varjenja. Rezanje cevi mora biti strogo pod kotom 90 °, da se zagotovi maksimalna kontaktna ravnina med varjenjem. Na površini cevi je označena oznaka, ki ustreza globini varjenja.
Varjenje Hkrati so varjeni elementi cevovoda vstavljeni v cev in rokav. Tukaj se nahajajo za določen čas ogrevanja (čas izpostavljenosti je odvisen od značilnosti cevi, njihovega premera in moča spajkalnika), nato pa so ogrevani konci medsebojno povezani.
Hlajenje navzdol Dovolite času, da se ohladi struktura, ne da bi ga mehansko prizadele, saj lahko to ovira postopek spajanja segretih delov cevovoda.

Zaključek

Novi materiali danes domačim obrtnikom omogočajo samostojno proizvodnjo vodovodnih in ogrevalnih sistemov z uporabo minimalnega sklopa orodij. V našem primeru je bilo delo s PP cevmi za spajkanje, s katerim lahko z določenim znanjem pozabite na najemne delavce.

Članek je bil o tem, kaj je in kako ga uporabiti. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
