Kako izdelovati pritrdilne cevi: 2 glavna načina

Tudi v fazi projektiranja vodovodnih, ogrevalnih in kanalizacijskih sistemov v mestnem stanovanju ali hiši je treba določiti, katero pritrjevanje cevi na podporne strukture ali razdelke bo uporabljeno.

Torej se lahko zaščitite pred prodori, depresuriranjem in pretiranim hrupom. Poglejmo si podrobneje o tem, kako rešiti družinski proračun z namestitvijo cevi na stene z lastnimi rokami.

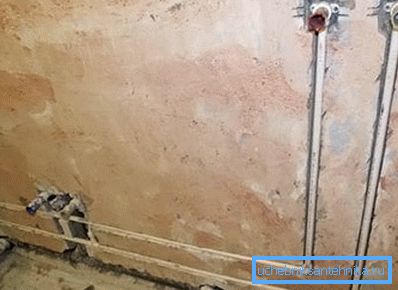

Metoda 1. Zaprt polaganje cevovodov

Ena izmed najučinkovitejših metod, ki vam omogočajo, da ne le trdno popravite cevovode, ampak tudi, da jih prikrijete, je skrita postavitev inženirskih omrežij.

Po delu boste dobili najbolj zanesljivo pritrjevanje plastičnih cevi (ali delov iz drugih materialov), ki ne bodo pokvarili notranjosti vaše sobe. Prav tako bo spustil tako dragocene centimetre vzdolž sten.

Pomanjkljivost te metode je očitna - visoka cena dela. Dejansko je za polaganje vseh cevovodov potrebno zidati stene in nato zaprte nastale kanale z malto, kar je precej težavno.

Navodila za delo so sestavljena iz več zaporednih faz:

1. Označevanje na stenah in tleh. Po vnaprej izdelani skici morate na vseh površinah, na katerih bo potekala cev, potegniti sredinske črte. Uporabili bodo kot vodilo za izdelavo žlebov za namestitev.
2. Brijanje. Z uporabo oznake so v stenah izdelani posebni kanali, ki se imenujejo vrata. Za to lahko uporabite posebno električno orodje - stenski črtač. Toda običajen perforator je tudi popoln. Ne pozabite, da polaganje nekaterih cevovodov zahteva dodatno uporabo izolacije za cevi, zato vnaprej skrbite za ustrezno velikost kanalov.

Bodite pozorni! Žlebove je treba položiti tako, da montirana cev ni napeta. V nasprotnem primeru se lahko ta del razpoči, kar bi povzročilo drago popravilo.

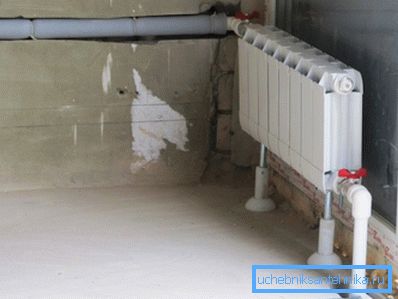

1. Montaža inženirske mreže. Pred pritrditvijo cevi na steno je treba namestiti v lupino iz toplotnoizolacijskega materiala (polistirenske pene, polietilenske pene itd.). To je še posebej pomembno pri skritih kanalizacijskih cevovodih PVC.

1. Dokončanje. Pred ometnimi cevmi je potrebno zagnati vodovodno, kanalizacijsko ali ogrevalno napravo in se prepričati, da deluje, in da ni puščanja.

Metoda 2. Odprtje cevi

Ta metoda je bolj pogosta, manj zamudna in draga. V tem primeru je cev pritrjena na steno s sponami različnih oblik.

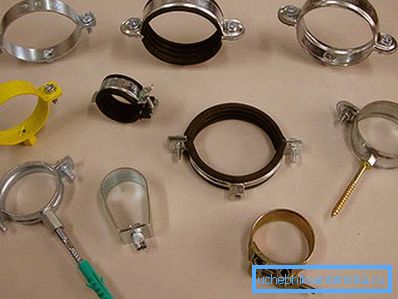

Skupaj sta dve vrsti pritrdilnih elementov:

• toga - v tem primeru cev, pritrjena v objemu, postane popolnoma nepremična;
• drsna - del je fiksiran tako, da se lahko premika vzdolž svoje osi (to preprečuje izkrivljanje pri temperaturnih linearnih deformacijah).

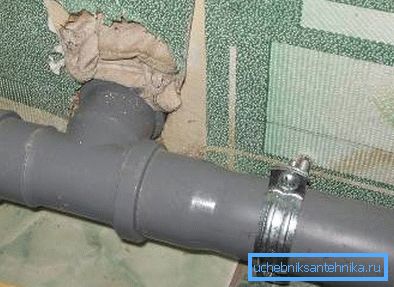

Pritrditev kanalizacijskih cevi na steno ali strop se lahko opravi s pomočjo posebnih - vpenjalnih sponk. Zahvaljujoč njih struktura vibrira manj in ne povzroča neprijetnih zvokov, ko se v njej odteče kanalizacija.

Pri nakupu pritrdilne konzole mora biti posebna pozornost namenjena izbiri njegovega premera. Potrebno je, da je fiksni cevovod imel nekaj gibljivosti v gori. V nasprotnem primeru se zaradi linearne deformacije poškodujejo deli vodovodnih in kanalizacijskih delov.

Zato je nemogoče uporabljati toge spone, če so odplake v strop ali tla pritrjene v neogrevanem prostoru. Potrebno je namestiti drsne pritrdilne elemente, ki lahko nadomestijo spreminjanje velikosti plastike.

Nasvet! Pritrditev dimnika do stene hiše mora biti tudi premično. Izpušni plini, ki vstopajo v dimnik, imajo visoko temperaturo, kar lahko povzroči uhajanje in poslabšanje vleke. Priporočljivo je, da uporabite posebne pritrdilne cevi za azbestno cementno cev (pocinkani dimnik).

V nadaljevanju bomo podrobneje preučevali posamezne faze dela.

Priprava

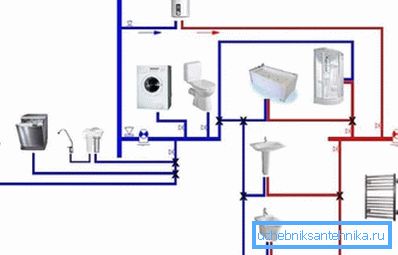

Vgradnja kompleksnih inženirskih omrežij, vključno z vodovodnimi in sanitarnimi napravami, se začne z razvojem projekta. Na risbi so označeni točki povezovanja s sanitarnimi napravami, adapterji, sklopkami in drugimi oblikovanimi deli, dolžino cevi, zapornimi ventili, računovodsko opremo itd.

Potem se oznaka naredi neposredno na objektu. Na vseh površinah je označena pot cevi. Vlečena črta bo služila kot smernica, po kateri bo os med deli namestila os.

Po tem se označijo pritrdilne točke pritrdilnih spon.

V tem primeru morate upoštevati naslednje nianse:

• nosilec mora biti nameščen na mestih, kjer je sklopka, adapter, oblikovan del ali drug pribor;
• razdalja med sosednjimi montažnimi sponkami na ravnem delu cevi ne sme biti več kot deset premerov tega dela.

Montažni nosilci

Plastične cevi je treba pritrditi na steno s cevnimi sponkami, tako da je razmak med površino in robom dela minimalen. To vam omogoča varčevanje na tleh in preprečuje poškodbe pripomočkov med delovanjem.

Če želite opremiti drsni nosilec, vstavite vstavite v objemko. V nasprotnem primeru se robovi razširijo (za to se uporablja posebna naprava), ki ščiti polimerni vodovodni sistem ali kanalizacijski sistem pred poškodbami.

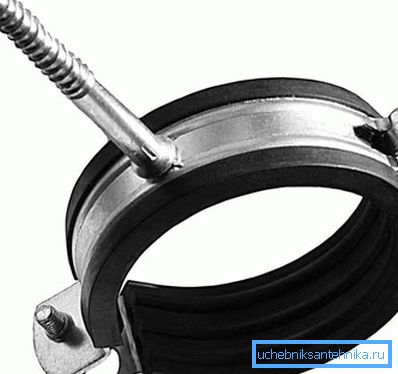

Nosilec je pritrjen na steno z vijaki ali mozniki. Praviloma so dodatki že vključeni v paket.

Montaža cevi

Takoj, ko je montažno delo na sponkah končano, nadaljujte na naslednji korak.

Vgradnja plastičnih delov v pritrdilne elemente praviloma ne povzroča težav:

• cev se vstavi v objemko;
• zgornji del pritrjevalnika je pritrjen z zapahom, čepom ali sorniki.

Opomba! Cevovodi iz jekla so narejeni na enak način. Toda v tem primeru jim je treba omogočiti prost dostop za občasno vzdrževanje: odstranjevanje žarišč iz korozije, barvanje in preverjanje tesnosti povezav. Zaradi tega, mimogrede, jeklene cevi niso opeke v betonske stene.

Značilnosti dela s kovinskimi plastičnimi deli

Nepravilno pritrjevanje cevovodov na steno lahko povzroči nesrečo. Vendar, če ste 100% prepričani, da ni nobenih prebojnikov, morate natančno upoštevati celoten postopek namestitve.

Tu so osnovne zahteve:

• delo s kovinskimi plastičnimi izdelki lahko opravimo pri temperaturi okoliškega zraka nad + 10 stopinj Celzija;
• če se deli prevažajo ali hranijo pri nizki temperaturi, jih je treba pred obratovanjem segreti;
• pritrditev kovinsko-plastične vodovodne objemke z objemko je treba narediti po koncu dekorativnih sten;
• v razporeditvi obratov v nobenem primeru ne smejo dovoliti zlomov delov.

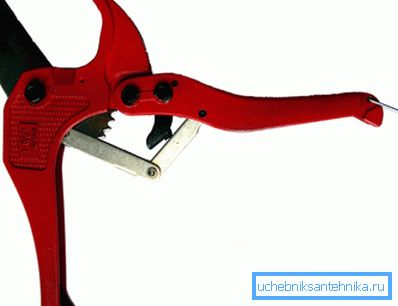

Cevi odrežite z žago ali posebnimi škarjami.

Prav tako ima svoje lastnosti:

1. Rob rezanega kosa ima lahko bruhove. Če jih želite odstraniti, uporabite datoteko ali posebno orodje.
2. Po rezanju s škarjami lahko profil cevi postane ovalen. Kot rezultat, po pritrditvi okovja se lahko tanka prekine. Če želite poravnati cev, pomagate pri posebnem kalibracijskem orodju ali kladivu (v slednjem primeru morate ravnati zelo previdno).

Za upogibanje cevi, še posebej, če potrebujete močan radij krivljenja, morate uporabiti tudi posebna orodja. Notranji in zunanji trnovi pomagajo. Njihova uporaba vam omogoča, da preprečite zožitev notranjega premera izdelka in potopa cevi v procesu.

Če mesto grebena ni daleč od reza, upognite cev, boste pomagali vzmetu želenega premera, ki se prodaja v specializiranih prodajalnah.

Zaključek

Obstajajo še drugi načini določanja cevovodov za različne funkcionalne namene. Na primer, pritrjevanje cevi v cevne liste, ki je narejeno z brušenjem ali varjenjem. Več o tem lahko preberete, če si ogledate video v tem članku.
