Kako je upogibanje profilnih cevi

05-09-2018
Cevi

Okvir, izdelan s pomočjo oblikovanih cevi, je precej pogosto struktura zgradbe. Uporablja se, tudi za rastlinjake, rastlinjake, platnene strehe in nadstreški s kroglo obliko.

V tem primeru obstajajo dva načina, kako narediti potrebno obliko - uporabite varilni stroj ali cevni bender.

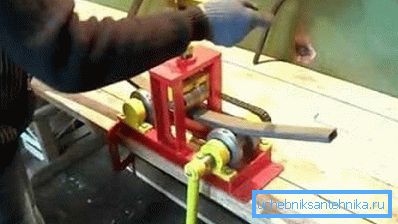

Na fotografiji - profilna cev je ukrivljena neodvisno

V nadaljevanju bomo razmišljali o uporabi posebne opreme za te namene in alternativah. Tako se lahko odločite, ali boste porabili za nakup ali pa ga boste lahko omejili na alternativno metodo.

Nasvet: poskrbite, da pri upogibanju profilnih cevi ne pride do razpok, kink in izravnave.

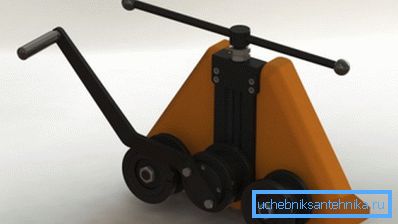

Možen ročni stroj za upogibanje cevi

Kakšna industrija nam ponuja

Spodaj smo upoštevali glavne vrste benders, ki se najpogosteje uporabljajo:

Kompaktni priročnik
  1. Priporočljivo je, da jih kupite za delo z majhno količino materialov.
  2. Ne uporabljajo se kot profesionalna oprema zaradi približnega prileganja polmera in nizke produktivnosti.
  3. Oprema vključuje več zamenljivih valjev. Z njihovo pomočjo se izvede upogib profilne cevi različnih delov.
  4. Za pridobitev želenega polmera je potrebno večkrat prevažati material skozi cevni odsek, pri čemer ne smemo pozabiti ročno spustiti sredinskega valja pod vsakim časom. V tem primeru morajo biti stranski valji v mirujočem položaju. Upogib kovinskega profila poteka pod pritiskom centralnega valja.
  5. Delo vključuje fizične napore.
  6. Stroj je zasnovan samo za oblike cevi s prečnim prerezom do 40 mm.
Električni
  1. Oprema omogoča doseganje visoke natančnosti upogibanja cevi.
  2. Nastavite polmer krivljenja na 1? možno z elektronsko ali mehansko metodo.
  3. Oprema je sposobna obdelati velike količine materiala v izmenah.
  4. Čeprav je cena električnega stroja višja od ročne, se lahko uporablja za zagotavljanje storitev za javnost, kar zmanjšuje čas izplačila.

Pomanjkljivost opreme je visoka cena in visoka teža, kar omejuje njegovo razpoložljivost za povprečnega kupca.

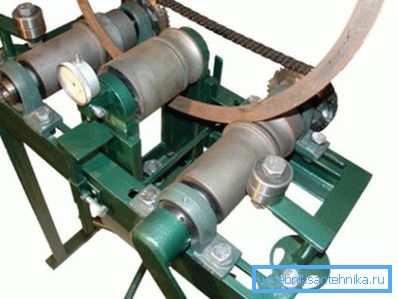

Stroj za upogibanje cevi

Alternativne metode

Uporabite varilni stroj in kotne brusilnike

Če v bližini nimate cevnega benderja ali če vam stroški storitev ne ustrezajo, je mogoče profilno cev z rokama pravokotno premikati doma.

Če želite to narediti, morate pripraviti mlinček ali "mlinček" in varilni stroj, spodnja navodila vam bodo povedala, kako to storiti:

  1. Narišite diagram, na katerem izračunate polmer zaokroževanja.
  2. Na mestih, kjer naj bi se upognili cevi, naredite na mestu, ki ima kovinsko ploščo več prečnih kosov.
  3. Namestite cev v napuh in ga začnite upogniti v smeri, ki jo potrebujete, z majhno silo.
  4. Varite kose z varilnim strojem, ko vam ustreza kot krivljenja. Ne pozabite na upoštevanje pravil TB.

Nasvet: v zadnjem koraku mletite zvare.

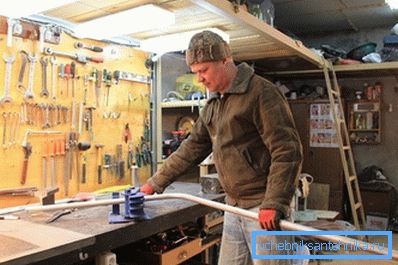

Kako s cevjo za profil upogniti s svojimi rokami doma

Pesek in kovinski disk

Ta metoda ne zahteva nobenega posebnega orodja, zato ga je mogoče obravnavati kot eno od najbolj preprostih, čeprav dolgotrajnih.

Če ne veste, kje zaviti profile cevi, jo uporabite:

  1. Pripravite pesek, ki mora biti dovolj, da napolni celotno cev. Poskrbite, da se posuši in presekate.
  2. En konec cevi pokrijte z lesenim rezom.
  3. V njej prelijete pesek in ga tudi priključite na drugo stran.
  4. Vzemite kovinski disk primernega premera.
  5. En konec profilne cevi med zatiči varno pritrdite, potegnite za drugim, dotaknite se plošče na njej.

Namig: da bi olajšali postopek upogibanja profila vzdolž majhnega polmera, je bolje, da se deformacijsko mesto segreje s plinskim gorilnikom. Celovitost kovinskih sten med procesom bo zagotovila tesen pesek.

  1. Po ukrivljanju profila odstranite zamašeno sekanje, jih morate iztisniti ali iztisniti.
  2. Popolnoma odstranite pesek iz cevi.

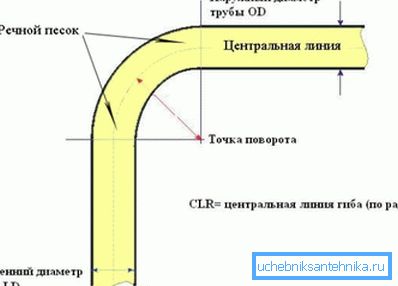

Uporaba peska

Metoda je precej zapletena, zato se običajno uporablja za enkratne cevi. V zimskem času lahko pesek zamenjamo z vodo, ki mora zamrzniti znotraj profila, ne pozabite na varno zaprite koncev s prometnimi zastoji.

Takoj, ko tekočina v cevi zamrzne, jo lahko začnete upogniti glede na pripravljen vzorec.

Uporabite kvadratni vzmet

Strokovnjaki poznajo drugačen način, s katerim se stene kovinske cevi ne bodo deformirale - z uporabo vzmeti s presekom iste oblike, vendar manjše. Za izdelavo jeklene žice, katere premer je odvisen od debeline sten.

Vzmet za upogibanje profilne cevi

Glavna stvar - brez napora mora vstopiti v izdelek. Potem je treba načrtovano mesto upogibanja segreti s plinskim gorilnikom ali ventilatorjem, saj bodo stene lažje upognjene.

Pri držanju izdelka s kleščami uporabljajte posebne zaščitne rokavice. Za pridobitev želenega polmera uporabite slepe ali kovinske zatiče, ki jih je treba zanesljivo pritrditi okoli oboda.

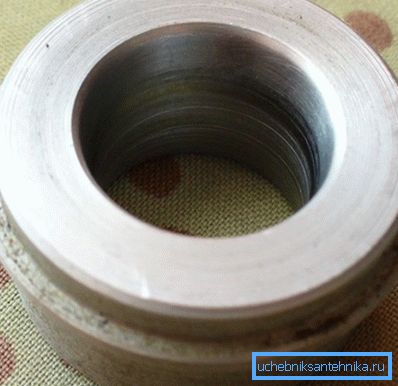

Jeklo za upogibanje

Zaključek

Članek je predstavil, kako lahko profilno cev pregibate do želenega polmera. Če želite to narediti, obstaja posebna oprema, ki olajša postopek, ali pa lahko uporabljate »folk« metode, če je naprava predrag, stroški za upogibne storitve niso primerni za vas ali jih ne morete doseči (glej tudi Butt Weld Pipe: Technology and Equipment).

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
