Kako je varjenje cevi propilena

Plumbing v vaši hiši ali apartmaju običajno zahteva spajkanje cevi propilena z lastnimi rokami, razen če seveda vodovodne instalacije ali ogrevanje poteka s plastičnimi ali jeklenimi cevmi. Obstaja več vrst varilnih strojev za PP, vendar lahko uporabite katero koli od njih, ne glede na njegovo moč, obliko in stroške.

Z lahkoto se lahko naučite, kako to storiti sami, kot vam bomo povedali spodaj, in tudi prikazali vizualne podatke o videoposnetku v tem članku.

Kaj je potrebno za spajkanje PPR

Opomba Angleška kratica PPR in ruska - PP označena cev polipropilena katere koli velikosti. V članku bomo uporabili naslednjo notacijo.

Varilno orodje

• Orodje, kot je Eral ER-01 (LUX), se uporablja za varjenje PPR in armature s skupnim premerom od 16 mm do 75 mm - za večje cevi so potrebne večje šobe, zato je potrebna močnejša enota. V tem primeru imamo električno spajkalno tipalo xiphodial z dvema 750 W pogonskim enotam, tako da dobimo skupaj 1500 W - obstaja možnost avtonomnega delovanja vsakega od grelnih elementov. Termostat vam omogoča, da nastavite temperaturo na 300 ° C, kar je dovolj za vodovodne instalacije in ogrevanje.

• Varilni stroj CANDAN SM-04 omogoča uporabo šob s premerom od 16 mm do 125 mm, ki pokriva celotno paleto cevi polipropilena, ki se uporabljajo za spajkanje z okovjem. Tudi tukaj so nameščeni dva avtonomna grelca za gorivo, vendar že 1000 W, zato na izhodu imamo 2000 W - enota se dobro spopada z nalogami na industrijski ravni - temperaturno območje je od 50 ° C do 350 ° C. Z napravo so dobavljene samo tri parne šobe - 50 mm, 63 mm in 75 mm - ostalo je treba kupiti po potrebi.

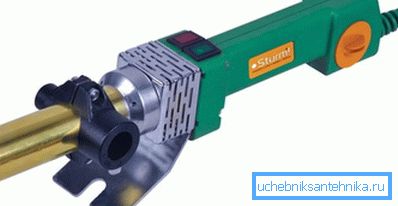

• Cilindrični aparat STURM TW-7218 se razlikuje od podobnih xiphoid instrumentov v svoji obliki in pritrdilnih elementov - v tem primeru spajkanje cevi iz polipropilena poteka z nepoštenimi priključki, vendar se princip ne spremeni. Napajanje STURM TW-7218 je 1880 W, maksimalni položaj gumba termostata pa 300 ° C. Komplet vsebuje tri šobe 20 mm, 25 mm in 32 mm, šestrobni ključ in izvijač.

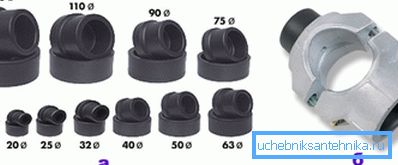

• Kljub temu, da je spajkalno cev za cevi propilena običajno končano s samo tremi ali petimi šobami, jih lahko vedno kupite, glede na potrebe istočasno ali drugače. Takšne naprave so narejene iz aluminijeve zlitine, kar jim omogoča zelo hitro segrevanje (aluminij v toplotni prevodnosti za tretjem mestu za zlatom in srebrom). Toda nekatere modifikacije imajo teflonsko prevleko - to skoraj popolnoma odpravlja lomljenje PP v kovine, zato olajša delo.

• Za rezanje polipropilena in kovinskih plastičnih cevi se uporabljajo posebne škarje.. Kakovost takega orodja je praviloma odvisna od fiksiranja rezil glede na druge, tako da ne smejo imeti praga in potem bo gladek gladek. Pogosto je to orodje opremljeno z napravo, vendar so visokokakovostne škarje najbolje kupiti posebej.

Varjenje

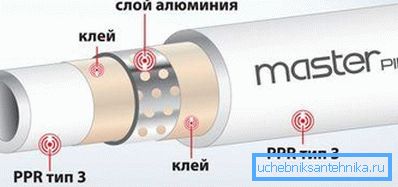

Preden začnete z varjenjem, morate ugotoviti, katera cev je pred vami - RN10, RN16, RN20 ali RN25 - odvisna bo od načina spajkanja. Dejstvo je, da imajo PPR RN10 in RN16 trdno steno, toda RN20 in RN25 sta ojačana z aluminijasto folijo ali steklenimi vlakni. Samo pri RN20 je ojačevalna folija nameščena na sredini stene in pri RN25 - bližje podnožju.

Aluminijasta folija blizu vrha moti spajkanje, saj je ob vstopu v šobo izpostavljena aluminijasta plast in se izkaže, da se bo morala držati skupaj z montažo, to pa zmanjša kakovost lepljenja in s tem povezavo.

Zato je za RN25 uporabljen trzaj, s čiščenjem konca (zgornja plast PP in folije) kot na zgornji sliki. Toda takšne cevi so zasnovane za stalno temperaturo 95 ° C in skok do 150 ° C, zato se uporabljajo zelo redko (predvsem - za centralno ogrevanje), poleg tega pa imajo precej visoko ceno.

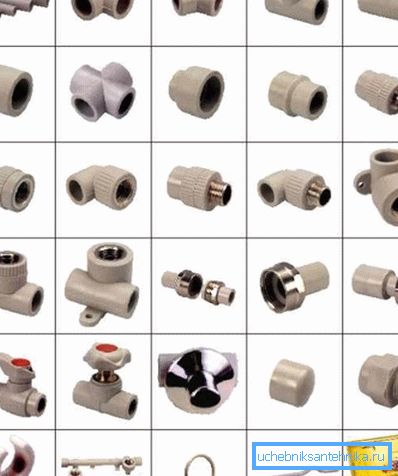

Za priključitev se uporabljajo polipropilenski priključki, ki so lahko:

• ravno (spenjanje);
• kotni (32 °, 45 ° in 90 °);
• zmanjšanje (prehod iz enega premera v drugega);
• z navojem (pojdite na kovine);
• tees in stranske cevi.

Poleg tega se proizvajajo polipropilenski žerjavi, pri katerih je delovni vir veliko višji od kovin, zato jih je bolje uporabiti na glavni liniji. Pritrditev takega cevovoda se izvaja s plastičnimi ali kovinskimi nosilci in sponkami.

Opomba Za varjenje morajo biti vsi deli (PPR in vgradnja) suhi in brez masti. Pridružite lahko le enake dele.

Tabela globine potopitve cevi v vgradnjo in času njihovega segrevanja / hlajenja:

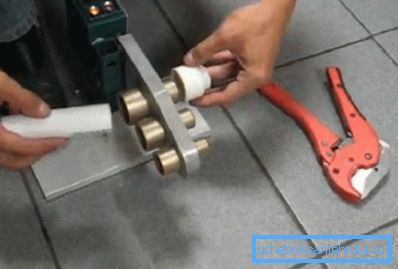

Spajkanje poteka v več stopnjah, kar je razvidno iz zgornje fotografije fragmentov - najprej se segrevata montaža in konec cevi, nato pa se istočasno osvobodita šobe in na tretji stopnji sta medsebojno povezani.

In tukaj je pomembno, da pozorno pogledate na tabelo, ki se nahaja zgoraj - tam boste videli, na kakšni razdalji morate voziti cevi na vgradnjo, koliko jih segrejete v šobo spajkalnika in koliko se ohladi (zadrži) po priklopu. Če naredite vse pravilno, potem morate zato dobiti obrok, kot je prikazano v razdelku (delček fotografije št. 4).

Ti parametri so izjemno pomembni, kajti če se cev pregiba v podnožje, se bo njen konec spočil na predelu in izravnal, zmanjšal prepustnost ali pa bo na splošno povzročil blokado. Da ne bi prišlo do napake, pred segrevanjem na PP označite s svinčnikom ali označevalcem na želeni razdalji in jo vodite.

Zaključek

Treba je opozoriti, da je namestitev polipropilenskega plinovoda veliko bolj primerna za izdelavo v blokih, ne pa za en element hkrati - zvarite določen fragment ločeno od poti in se nato pridružite skupnemu konturi. Če pri prvem delu imate navodila, ki ste jih prejeli zgoraj, potem morate iti skozi vse brez višje sile in povezave se bodo izkazale za zelo kakovostne (glejte tudi člen Priključne cevi: cevovodi in jeklene konstrukcije).

Uspehi!
