Kako namestiti cevi v kopalnici: tehnologija deluje

Če govorimo o večnadstropnih stanovanjskih stavbah, polaganje cevi v kopalnici praktično vključuje vse vodovodne napeljave v stanovanju - le kuhinja je, toda iz kopalnice so odstranjeni tudi oskrba z vodo in kanalizacija. Morda imate ločeno kopalnico, vendar to ne spremeni ničesar, razen če morate v razdelku narediti dodatne odprtine, zato bomo skupni sanitarni enoti vzeli v svojo standardno obliko kot osnovo.

Ožičenje se lahko izvede v dveh različicah - znotraj stene in na vrhu, kar bomo zdaj preučili in vam pokazali videoposnetek v tem članku.

Vodovodni vodovod

Opomba Pri vprašanju, kako držati cevi v kopalnici, se bomo osredotočili na sodobne tehnologije in izbrali polivinilklorid (PVC) za kanalizacijo in polipropilen (PP ali PPR) za vodovodne instalacije. Seveda, še vedno obstaja kovinska in kovinska plastika, danes pa se ti materiali zelo redko uporabljajo.

Materiali

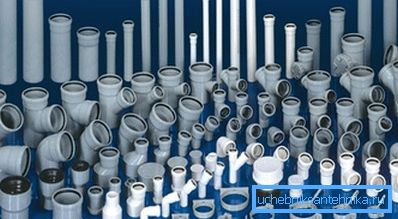

• Za distribucijo kanalizacijskih cevi bomo potrebovali PVC cevi s premerom 100 mm in 50 mm, Poleg tega se v nekaterih situacijah uporabi pralni stroj in / ali pomivalni stroj 32 mm. Za spajanje takšnih cevi se uporabljajo različni priključki: zavori, kotniki, čepi in redukcije PVC, poleg tega pa je lahko zmanjšanje gumijasto, na primer, da se spremeni iz zvonca 50 mm na premer 32 mm. Za povezavo z edinstvenim prečnim prerezom se uporabljajo gumijasta tesnila, ki so opremljena s cevmi.

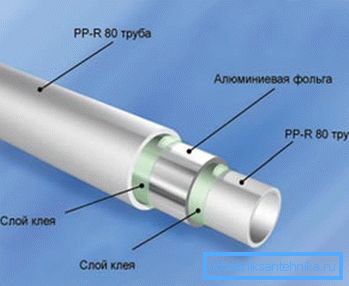

• Polipropilenske cevi za oskrbo z vodo imajo premer od 16 do 125 mm, vendar v tem primeru nas zanima le 20-milimetrski vzorci, in tudi, če je v dvižnem stanovanju 32 mm, je treba z vijačenjem na 20 mm izvesti vijak. Toda poleg oddelka PPR se stene lahko razlikujejo in tu so nekatere oznake, to so RN10, RN16, RN20 in RN25, vendar nas v tem primeru zanima RN16 (stena brez ojačitve) in RN20 (ojačena z aluminijasto folijo na sredini stene). RN16 ima preveč tanke stene, RN25 pa je na samem vrhu ojačen in za spajkanje potrebujete drgnjenje, da odstranite folijo, poleg cene takšne cevi je precej velika in se uporablja predvsem za centralno ogrevanje.

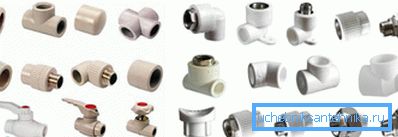

• Za priklop PPR se uporabljajo tudi okovja iz homogenega materiala - to so spojke, koti (32?, 45?, 90?), Tirnice, redukcije, bypasses in pribor za navojno cev za preklop na kovine. Glede na dejstvo, da je življenjska doba polipropilena precej višja od tiste iz kovine, priporočamo, da uporabite tudi žlebove za dvigala, ki jih je bolje namestiti iz PP.

Odtoki

Za postavitev kanalizacijskega sistema v kopalnico morate začeti razdeljevati iz dvižne naprave (dvižnik lahko zamenjate tudi) - tu je štirikotna žlica s priključkom do WC-ja (100 mm) in vodilom do preostalega tokokroga (50 mm).

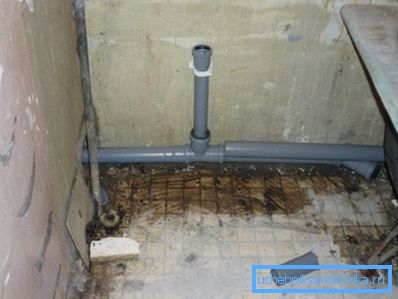

Ožičenje se lahko opravi vzdolž stene, pritrdite cev na nosilce, kot je prikazano na zgornji fotografiji, vendar pa jo lahko tudi utopite v zid, tako da naredite brusilnike in perforatorje za to. Poskusite jasno označiti lokacijo kopalnic, tako da vgrajeni čopiči ustrezajo položaju sifona, korita ali umivalnika kopeli.

Nagib 50-milimetrske cevi naj bo idealno 3 cm na linearni meter, po potrebi pa se lahko rahlo poveča, vendar ne smete početi manj. Če uporabljate PPR s presekom 32 mm za odvajanje iz pralnega stroja ali pomivalnega stroja, ni potrebno slediti pobočju, ker je prisoten prisilni odtok.

Oskrba z vodo

Opomba Kljub temu, da shema cevastih spojev v kopalnici pomeni hladno in vročo vodo, to je z uporabo PPR PN16 in PPR PN20, mnogi vodovodarji zavračajo hladno PN16 in vse ožičenje se opravi z uporabo PN25, še posebej, če je vezje prekrito z ometom / ometom ali drywall.

Nadaljujemo s pogledom, kako položiti cevi v kopalnico in začeti z vgradnjo merilnika vode, ki je običajno zapakiran v neposredni bližini vodostaja v vertikalnem ali vodoravnem položaju (ni važno).

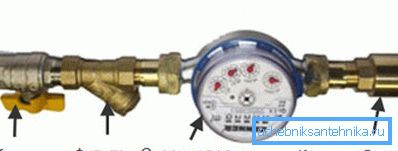

Pazite na zaporedje paketa - takoj po tem, ko je žerjav, je zaslonski filter, nato merilnik vode in za njim kontrolni ventil le na vseh teh podrobnostih je puščica, s katero lahko določite smer vode. Če je vaša hiša priključena na sanitarno vodo, bodo v tem primeru morali vodomeri namestiti dve mrzli in vročo vodo.

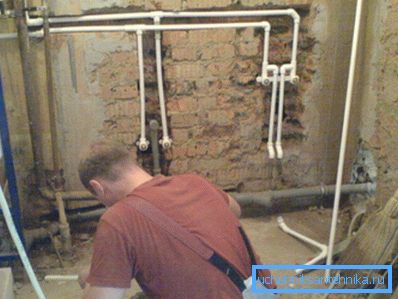

Ožičenje lahko izvedete na steni ali pa ogrevate cevi v vnaprej izdelane žlebove, da jih zapirate z ometom, tako da lahko prihranite nekaj centimetrov uporabnega prostora, kar je zelo pomembno v majhnih apartmajih. V tipičnih apartmajih se lokacija kopalnic nahaja v naslednjem vrstnem redu: WC, umivalnik, kopalna kad (tuš ali omarica) in izhod v kuhinjski umivalnik - pralni stroj je lahko v kuhinji in v kopalnici.

V tem vrstnem redu se opravi ožičenje s hladno vodo in nato vzporedno s hladnim krogom dobavlja vročo vodo, ki se napaja z vročo vodo, električnim kotlom ali plinskim stebrom (lahko odprete hladno vodo do kotla ali stebra kjerkoli, odvisno od njihove lokacije).

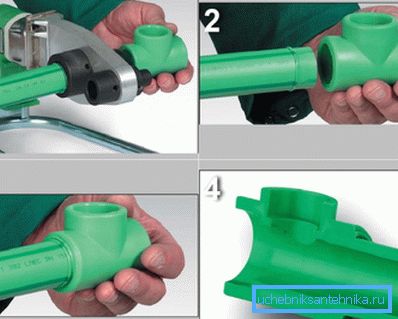

PPR varjenje se izvede v treh fazah: najprej se v šobo segreva cev z okovom (premer 20 mm, zadržanje je 5-6 sekund), nato pa se istočasno sproščajo, priključijo in držijo še 2-3 sekunde, dokler se ne ohladi. Globina vgradnje 20-milimetrske cevi na vgradnjo mora biti 14-17 mm, zato ga je treba segreti na enako razdaljo.

Zaključek

Ne pozabite, da se cevke za eyeliner do pipe v kopalnici z lastnimi rokami konča na določeni razdalji - centri fitingov so med seboj oddaljeni 150 mm. Da bi jih lažje namestili, se uporablja posebna spajkalna vtičnica, kjer so ti priključki nameščeni na palici.
