Kako narediti sendvič cev za dimnik: naprava in namestitev

Če govorimo o enostavnosti namestitve in varnosti delovanja, bo sendvič cev za dimnik - zgrajena z lastnimi rokami najboljša možnost za vašo domačo hišo ali kočo. Takšni dimniki imajo številne prednosti, skorajda popolna odsotnost saj na stenah in posledično povečana požarna varnost.

Poleg tega ni kondenzata in je zelo enostavno vzdrževati. Zaradi svojih lastnosti je taka naprava idealna za lesene zgradbe, kot so kopeli, o katerih bo razloženo spodaj. Kot dodatno gradivo vam bomo prikazali videoposnetek v tem članku.

Namestitveni koraki

Opomba Vgradnja sendvič cevi vključuje uporabo toplotno odporne hermetične za priklop, tako da zrak ne pušča. V nasprotnem primeru bo to povzročilo zmanjšanje kakovosti potiska in prenosa toplote peči.

Naprava za cevi

• Na zgornji fotografiji vidite dimnik, izdelan iz sendviča cevi, natančneje, cev je (od leve proti desni) bazaltna volna (iz talilnih vulkanskih formacij), ki služi kot tesnilo, nato notranji valj in rokav, v ozadju pa pokrov. Jeklenke so narejene iz toplotno odpornega nerjavnega jekla brez dodajanja aditiva M 430 (ne avstenitne) - to je najcenejša zlitina vseh kakovostnih razredov in popolnoma ustreza obremenitvam, ki jih bodo v prihodnosti dali na to.
• Tudi za dimnike te vrste se lahko uporablja avstenitno jeklo, vendar hkrati ceni strukture raste približno enkrat in pol, vendar skupaj z njim raste tudi odpornost proti koroziji. Poleg tega bo blagovna znamka vplivala na stroške dimnika iz sendvičevega cevi, vendar je treba opozoriti, da blagovna znamka nima nobene neposredne povezave s kakovostjo izdelkov, zato je najprej treba pozornost nameniti kovine in ne znamkam.
• Zunanji valj (debelina kovin 0,5 mm) se lahko uporablja za sendvič in plinske dimnike, pločevina pa se z valjčnim valjem pretvori v valj. Notranji rokav (debelina pločevine 0,8-1,0 mm) je varjen z neprevlečeno elektrodo (žico) in je odvisno od okoliščin lahko argon ali obločno varjenje.

Opomba Kot proizvajalec sendvič cevi za proizvajalce dimnikov običajno uporablja bazalt volno tipa PAROC. Prednost tega materiala je, da se v njegovi izdelavi ne uporabljajo smolaste vezivne snovi, ki se pri segrevanju uničijo in mat pretvori v pesek.

Namestitev po steni

Obstajajo tudi številni razlogi za namestitev cevi za dimnične cevi skozi steno in ne skozi strop, v tem primeru vam bodo pomagali različni adapterji za sestavljanje strukture. Te elemente si lahko ogledate v zgornjih nastavitvah foto-vogalov, dovodnih spojnicah, čepih in četverokotih za cevi.

Najprej, za montažo cevi, boste morali razstaviti steno in okrepiti obod prehoda ter ga obložiti z pocinkano jekleno pločevino za požarno varnost. Po tem montirajte zunanji nosilec in ga pritrdite na dva vogala kot drsalke za prosti listček čepice.

Da bi opazili enako požarno varnost v neposredni bližini cevi, morate zapreti samo steno in za to lahko uporabite 10 mm vezan les ali OSB enake debeline in pritrdite list azbesta na celotno območje nad njim.

Pocinkana pločevina je pritrjena na vrhu azbesta (listi imajo običajno 20001200 mm v obodu). List mora prav tako zarezati kvadratno luknjo za tunel, sam tunel pa se bo odprl z lakom na kovine, da se zaščiti pred korozijo.

Opomba Pri nameščanju kovinskega dimnika skozi steno se uporablja metoda, imenovana rabat. To pomeni prostor, ki ga je treba pustiti med cevjo in steno.

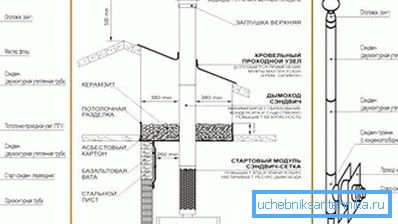

Namestitev strehe

Kot mnogi pripomočki te vrste se postavitev dimnika iz sendvičevih cevi opravi ročno od spodaj navzgor, to je od grelne naprave (peči) skozi strop ali skozi steno. Pri sestavljanju konstrukcije bodite pozorni na konce valjev - po eni strani so nujno zoženi, kar omogoča pritrditev konstrukcije z vstavljanjem cevi v drugo, kar v praksi izgleda zelo enostavno.

V strehi (strop in streha), tako kot v steni, ga morate zapreti s pločevino iz pocinkane kovine, ki je pod njim postavila azbest, da bi ustrezala požarni varnosti zgradbe. Zunaj, galvaniziranje (odvisno od strešnega materiala), ki ste ga upognili pred sprednjo stranjo strehe ali pod njim, pa morate v vsakem primeru (po namestitvi cevi) pritrditi pločevino z vijaki za samoprezanje.

Če gradite kopel, potem je streha pogosto ravna (lean-to), višina dimnika pa mora biti oddaljen od najmanj metra od vrha, pri dvoposteljni strehi pa se morate dvigniti vsaj 30 cm nad grebenom.

Ko ima dimnik višino več kot meter, je to zelo dobro - saj se potiska povečuje, hkrati pa narašča njena vetrnica, zato se odpornost proti vetru zmanjša. V takih primerih je cev okrepila z ojnico, ki so pritrjene na objemko na vrhu dimnika.

Če želite povečati vlečno silo, je na zgornji konec dimnika nameščen deflektor, če pa je sprednja streha iz vnetljivih materialov, kot so skodle, je deflektor opremljen z odvzemom. To je tako majhna jeklena mreža, ki ne dovoljuje, da gorljivi delci goriva izletijo.

Pritrditev

Skupna dolžina dimnika od rešetke do deflektorja ne sme presegati 5-6 m. Pri priklopu se prepričajte, da uporabljate toplotno odporno tesnilo (najmanj 1000 ° C) in po montaži ne pozabite odstraniti zaščitnega filma.

Da bi čim bolj olajšali vzdrževanje cevi med delovanjem, se v njej zruši revizija - to je proporcionalna črta s stranskimi vrati, skozi katero bo kasneje možno opraviti čiščenje.

Nosilec za dimnik se lahko izvede samostojno - za to boste potrebovali jeklene kotičke 5030 mm, mlinček in vrtalnik za vrtanje lukenj vijakov. Okrov nosilca lahko sestavite z vijaki M10 ali pritrjeni z električnim varjenjem.

Zaključek

V prisotnosti vsega potrebnega materiala, s katerim bi namestili sendvič dimnik z lastnimi rokami, je precej preprosta, če upoštevate vsa navodila proizvajalca. Veliko več stroškov dela bo porabljenih za izdelavo lukenj v stropu ali steni in njihovo prekrivanje z zaščitnimi materiali (glej tudi članek Polietilenske tlačne cevi - preučujemo vse njihove značilnosti).
