Kako odkriti uhajanje v plastični vodovod

Vžig igra pomembno vlogo v človeškem življenju. Oskrba z vodo, po drugi strani, opravlja glavno nalogo prevoza vode od vira do potrošnika. Za izgradnjo vodovodnega sistema so bile uporabljene cevi iz kovine ali litega železa. Danes smo že zamenjali vodovodne cevi, na katere smo navajeni, prišli so novi, izboljšani modeli cevi iz plastike. Potrošniku je na voljo veliko različnih plastičnih cevi za vodo, ki se razlikujejo ne samo glede premera, ampak tudi glede na namestitev. Čeprav ima plastična cev daljšo življenjsko dobo kot kovinska cev, pa še vedno obstajajo situacije, ko se zdi, da tečejo.

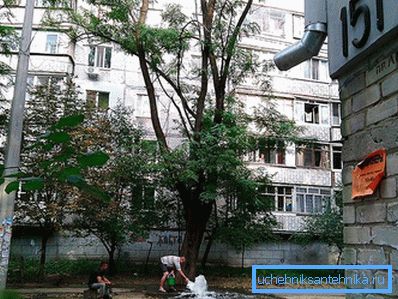

Uhajanje vode bo gotovo treba najti in popraviti. Konec koncev, poleg materialne škode, se tudi pritisk na avtocesti zmanjšuje. Ta dejavnik poslabša proces zagotavljanja vode potrošniku. V kovinski vodovodni uhajanju je bilo preiskano s pomočjo generatorja signala. Povezan je bil s kovinsko glavno enoto in poslan je poseben signal, ki je pobral sprejemnik na površini. Takšen signal je nemogoče prenašati skozi plastično cev. Ampak še vedno obstajajo metode za iskanje uhajanja. Če želite ugotoviti, kako zaznati puščanje v plastični vodovodni instalaciji, si oglejmo nekatere od njih.

Metode odkrivanja puščanja vode

1. Prva metoda temelji na uporabi občutljivih mikrofonov. Kadar se v cevi za vodo oblikuje razpok, izvira voda pod vplivom visokega tlaka, ki ustvarja neke vrste hrup. Uhajanje vode na kovinskem vodovodu ustvarja visokofrekvenčni zvok. In na plastični vodovodni sistem ustvarja nizkofrekvenčni zvok. S pomočjo teh mikrofonov, ki so nastavljeni na različne frekvence, se zvoki ujamejo iz tal, kar kaže na lokacijo puščanja vode.
2. Druga metoda temelji na korelaciji s hrupom. Ta elektronski tip iskanja se izvaja s pomočjo korelacijskega detektorja puščanja. Dva mikrofona sta nameščeni na dve točki v dovodu vode in oddajajo frekvenco hrupa napravi. Z uporabo programa naprava napaja podatke iz mikrofonov in izračuna najvišji zvok na obeh straneh. Ta zvok označuje lokacijo puščanja vode.
3. Tretja metoda temelji na polnjenju cevovodnega odseka s varnim plinom. V bistvu je mešanica 95% dušika in 5% vodika. Zaradi majhnega števila molekul vodika se plini uidejo iz razpok, nastalih v cevi. Pojdeta skozi plasti tal. Lahko prodrejo v asfalt in celo beton. Na površini ta plin ujamejo posebni senzorji, ki označujejo kraj puščanja vode.
4. Četrto metodo iskanja lahko imenujemo mehansko. Sestavljen je pri merjenju cevi s tlakom. Vzamemo ločen odsek vode in na obeh straneh vstavimo posebne blazine. Napihnejo in popolnoma zapirajo cev. Tlak zraka se vbrizga v zapečateni del cevi in ​​se po nekaj časa meri. Če tlak ostane nespremenjen, to pomeni, da na tem območju ni puščanja vode. No, če se tlak pade, potem se iskanje izvaja v pravo smer. Nato vzglavnik premakne vzdolž cevi in ​​ponovno se črpa tlak. Ta postopek se izvede, dokler ni identificirana točka puščanja vode.

Ob upoštevanju štirih metod za odkrivanje uhajanja v plastičnih vodovodnih omrežjih lahko razlikujemo drugo metodo. Temelji na znanstvenem pristopu in se bolj uporablja v praksi. Poglejmo, kaj je on.

Korelacija hrupa

Voda, ki prihaja iz pipe, povzroča hrup. Spremljajo ga vibracijski in zvočni signali, ki so razporejeni na večjem delu vodovoda. Blizu puščanja se ta signal razširi na tla. Na značilnosti signala vplivajo tlak dobavljene vode, premer in debelina sten cevi, velikost puščanja vode in material, iz katerega je izdelana cev.

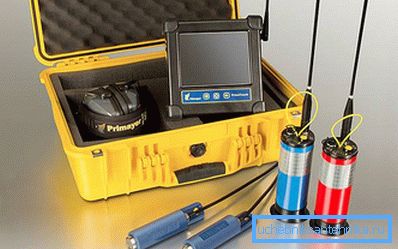

Za analizo teh signalov se uporabljajo korelacijski detektorji puščanja. Signal se meri s hidrofonom in merilcem pospeška, po pretvorbi pa se za analizo napaja tudi detektor puščanja. Načelo delovanja detektorja puščanja sestoji iz korelacije vhodnih signalov dveh senzorjev, nameščenih na dveh robovih vodovoda. Če na tem območju pride do puščanja vode, se v območju histograma ustvari enakomeren vrh.

Na podlagi obdelanih podatkov se izračuna točno uhajanje iz prvega senzorja. Izračuna se po formuli: L₁= (D-vt _zamude) / 2.

• L₁ - razdaljo od prvega senzorja do puščanja v oskrbi z vodo;
• D je skupna razdalja med dvema senzorjema, nameščenim na obeh robovih oddelka za oskrbo z vodo;
• v hitrost širjenja zvoka skozi sistem oskrbe z vodo;
• t _zamude - čas zakasnitve, izračunan na podlagi signalov vzajemne korelacije.

Točnost izračuna lokacije puščanja vode je odvisna od vrste senzorjev, njihove pravilne namestitve in natančne obdelave signalov.

Video

Ta videoposnetek prikazuje, kako deluje sistem za odkrivanje puščanja omrežja:
