Kako organizirati prehod cevi skozi streho

Prehod dimne cevi skozi streho je precej zapleten element, s pripomočkom, kjer domači obrtniki imajo pogosto težave. Dejstvo je, da prehod ne bi smel kršiti vseh zaščitnih lastnosti "pito na strehi", vendar mora ustrezati standardom požarne varnosti. Nato si podrobneje ogledamo, kako natančno organizirati takšno strukturo.

Splošne informacije

Najpogosteje je dimenzijska naprava načrtovana v fazi projektiranja hiše, včasih pa je treba sistem za odstranjevanje dima prinesti skozi podstrešje in streho že zgrajene stavbe, na primer v naslednjih primerih:

• Z obnovo ali obnovo strehe;
• Pri menjavi vira ogrevanja.

Začetniki naj izvedejo vozel prehoda cevi skozi streho:

• Kje je bolje postaviti prehod.
• Kako opremiti prehod cevi skozi strop in streho, da zagotovimo varno in zanesljivo termično in vodotesno zaščito.

Rešitev vsake od teh nalog mora biti pravilna, saj bo odvisna od tega:

• Uspešnost dimnika;
• Požarna varnost;
• Tesnino strehe.

Zato si bomo podrobneje ogledali postopek nameščanja tega sistema.

Izbira lokacije dimnika

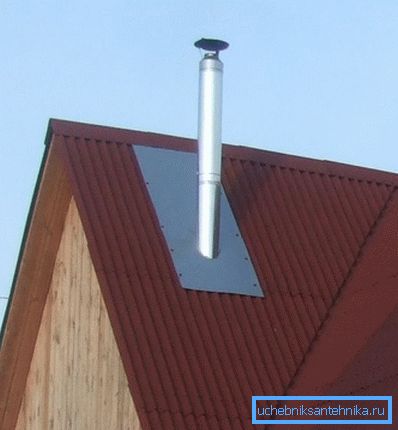

Po mnenju strokovnjakov je najboljša možnost za namestitev cevi njegova namestitev v bližini grebena strehe.

Ta rešitev ima naslednje prednosti:

• Omogoča vam čim manjše kopičenje snega v bližini dimnika in preprečuje nastanek snežnih žepov blizu grebena, kar preprečuje puščanje strehe.
• S to razporeditvijo se doseže visoka dimenzija dimnika, s čimer se zmanjša vpliv na okolje na strukturo, kar zmanjša verjetnost kondenzacije.

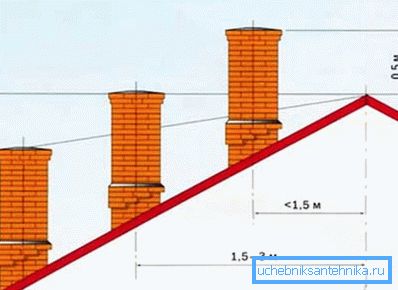

Bodite pozorni! Nižji dimnik se nahaja na pobočju, več, glede na gradbene kode, mora biti višina nad streho. Če je hiša v bližini stene visoke stolpnice, mora biti cev nad streho stojnice. Če je streha ravna, mora biti višina najmanj 500 mm.

Upoštevati je treba tudi, da prehod skozi streho dimnika ne sme biti na naslednjih mestih:

Bodite pozorni! Dimnik ne sme biti togo povezan s streho, saj v primeru kršitve celovitosti strehe obstaja verjetnost uničenja sistema.

Kako prinesti dimnik

Skozi streho

Da bi zaščitili strešno izolacijo pred vlago, je znano, da uporabimo material za zaščito pred hidroizolacijo. Vendar pa je v skladu z obstoječimi predpisi o požarni varnosti treba ohraniti določeno razdaljo (13-25 cm) od dimnika do vnetljivih materialov. Najpogosteje za rešitev tega problema uporabite posebne škatle, znotraj katerih se nahaja dimnik.

Med cevjo in cevjo je postavljena mineralna volna kot toplotni izolator. Istočasno se izolirni film iz strehe prenese na kanal in ga pritrdi z žeblji ali sponkami.

Nad njim je nameščen poseben dizajn s predpasniki, ki je običajno narejen iz nerjavečega jekla, bakra ali pocinkane. Predpasnik mora biti zasnovan za kot nagiba strehe, za katero je namenjen.

Bodite pozorni! Dimnik mora biti nameščen navpično. Dovoljeno je odstopanje od navpične ne več kot 30 stopinj.

Moram reči, da je zasnova prehoda odvisna predvsem od številnih dejavnikov:

• Material - cev lahko izdelamo iz opečnega, kovinskega, azbestnega cementa in nekaterih drugih materialov.. Za vsakega od njih ima zasnova lastne značilnosti.
• Temperatura izgorevanja goriva je lahko les, premog, šota itd.. Vrsta goriva je odvisna od temperature, do katere se dimnik segreva.
• Zunanja površina - zasnova je lahko na primer oplaščena z opeko ali ometana, lahko je oblikovanje križišča povsem drugačno..
• Vrsta strešnega materiala - na trgu so že pripravljeni dodatni elementi za okrogle in kvadratne dele cevi ter različne vrste strešnih kritin. Cena dodatnih elementov običajno ni visoka, zato ni smiselno, da sami izpeljate dele, razen če dimnik nima nestandardne oblike.

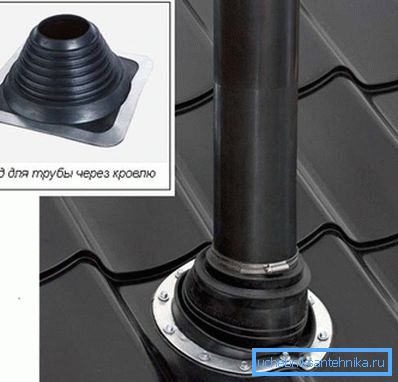

Na primer, prehod cevi skozi kovinsko ploščo je naslednji:

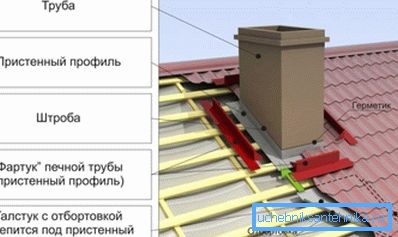

• Gladke pločevine so nameščene blizu cevi. Njihova velikost mora biti taka, da prekrivajo dimnik.
• Poleg dimnika je nameščen kovinski profilni kotiček.
• Potem so spoji tesnjeni s strešnim tesnilom.

Bodite pozorni! Menijo, da se prehod s sendvič cevi skozi streho lahko izvede brez škatle, ker je sestavljen iz dveh sten, med katerimi je toplotno izolacijski material. Vendar je to mnenje napačno - polje je vsekakor potrebno.

Enako navodilo in za tesnjenje spojev za strešne kritine s keramičnimi ploščicami, edina stvar, namesto jeklenih pločevin, uporablja mehki aluminij ali svinčev trak. Končno preprogo se lahko uporablja kot predpasnik za mehke ploščice. Za hidroizolacijo dimnika, ki poteka skozi ondulin, uporabite poseben izolacijski trak "onduflesh".

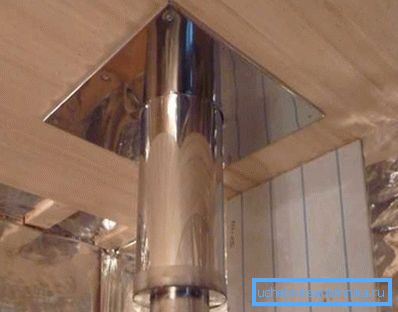

Prehod skozi strop ali strop

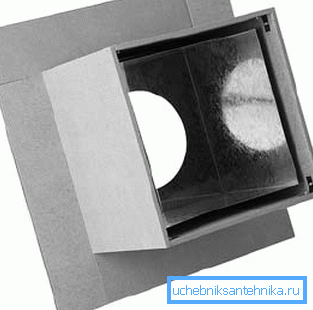

Prehod skozi strop ali drugo strop se izvaja po istem principu kot skozi streho. V tem primeru je moška škatla lahko izdelana iz minerita.

Kar zadeva notranji prostor škatle, ga je treba napolniti z mineralno volno ali ekspandirano glino. Poleg cevi za polnjenje lahko uporabite tudi pesek - ta možnost je najcenejša.

Če cev prehaja skozi strop kopalnega prostora, se za pozavarovanje med cevjo in gorljivimi materiali (najpogosteje lesene konstrukcije) namesti tudi negorljiv toplotnoizolacijski material. Strokovnjaki priporočajo, da takega ukrepa ne zanemarjajo, saj se stroški ne povečujejo veliko, toda z vidika varnosti lahko tako tesnilo odločilno vpliva.

Moram reči, da se v kopalnem dimniku pogosto vzame iz parne sobe skozi steno do čakalnice in od tam skozi podstrešje do ulice. Če želite organizirati podoben prehod cevi skozi steno, je treba uporabiti tudi dovod, ki je napolnjen z mineralno volno, samo to ne sme biti steklena volna, ampak bazaltna volna, ki lahko prenese temperature do 1000 stopinj.

Nasvet! Pri sestavljanju odsekov dimnika z lastnimi rokami lahko uporabite posebne tesnilne mase za tesnjenje. Edina stvar, ki jo morate upoštevati, da prenese temperature najmanj 1000 stopinj.

Tu morda vse glavne nianse naprave prenašajo dimne izpušne sisteme v tla in streho.

Zaključek

Prehod dimnika skozi strop in streho je ključni element dizajna, ki je odvisen ne samo od tesnjenja spojev, temveč tudi zaradi požarne varnosti stavbe. Zato je pri gradnji dimnih izpušnih sistemov treba temu vozlišču nameniti posebno pozornost.

Ni tako težko izvediti takšne konstrukcije, predvsem pa je treba strogo upoštevati požarne varnostne zahteve in gradbene kode. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
