Kako povezati cev hdpe z žerjavom

Brez izjeme so vsi cevovodi, bodisi vodovodne kot ogrevanje, nameščeni z vgradnjo ventilov. Žerjav je potreben za odklop ločenega odseka cevovoda z glavne linije.

Obstaja veliko vrst žerjavov, ki se razlikujejo v svoji napravi in ​​načinu delovanja. Številni modeli so zasnovani za določene cevi. V tem članku bomo preučili tipe ventilov in okovij, se naučili povezati cev HDPE z žerjavom in katere vrste ventilov se uporabljajo pri namestitvi cevovoda.

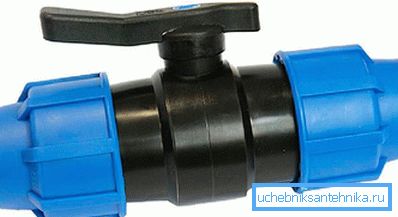

Žerjavi za cevi PND

Pri ceveh se uporabljajo posebni žerjavi HDPE, za katere je značilna enostavna namestitev. Izbira modela žerjava je odvisna od vrste snovi skozi cevovod, njegovega premera, lokacije in načina vgradnje. Nekateri modeli so izbrani za načrtovanje cevovodov. Ventil je nameščen na stičišču cevi za nastavitev pretoka in prekrivanja. V vodovodnem sistemu se uporablja krogelni ventil. Njegova uporaba je možna v plinski industriji. Krogelni ventili nimajo samo zunanje razlike (za ventile tople vode so obarvani rdeče), temveč se razlikujejo tudi glede na sestavo materiala, iz katerega je izdelan. Če upoštevamo zasnovo žerjava, lahko razlikujemo tri vrste: kontrolni točko, kotiček in večkratnik.

Dizajn žerjavov za cevi iz polietilena je raznolik in je odvisen od pogonskega mehanizma:

• Oblika krogličnega ventila z ročnim upravljanjem je nameščena na cevovod s cevi majhnega premera. Deluje tako, da ročno obrača ročaj, zato mora biti vedno prosto dostopen. Takšne pipe so nameščene na domačih cevovodih, npr.
• Dobro dokazano pri delu žerjavov, opremljenih z menjalnikom. Delovanje tega mehanizma zagotavlja najmanjši trud vrtenja žerjava. Zahvaljujoč menjalniku ima telo žerjava kompaktno velikost.
• Na velikih cevovodih s premerom cevi nad 150 mm so ventili nameščeni ne samo mehanično, ampak tudi z avtomatskimi aktuatorji. Za nadzor nad njimi se uporabljajo tri vrste mehanizmov: pnevmatski, hidravlični ali električni. Krmiljenje žerjavnega mehanizma poteka od dolge razdalje ali pa je običajno avtomatizirano in deluje od nameščenih senzorjev. Na primer, prisotnost pri avtomatizaciji temperaturnega senzorja vam omogoča prilagajanje položaja žerjavnega mehanizma glede na temperaturo brez človekovega posredovanja.

Namestitev žerjava

Povezava krogelnega ventila s cevovodom PND, izvedenim z različnimi metodami. Poglejmo jih v redu:

1. Najpreprostejšo in najbolj hermetično vrsto vgradnje dobimo z varjenjem. Vendar pa je povezava cevi z žerjavom pridobljena z enim kosom in, če je potrebno, z njegovim razstavljanjem, bo žerjav moral zavreči. Ponovno vnesite, da ni več mogoče.

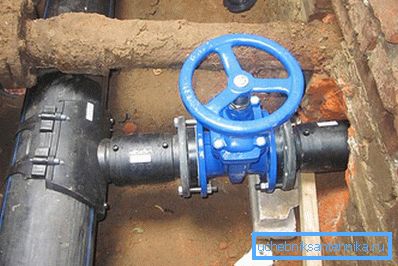

2. Prirobnični priključek se izvede z varjenjem na cevno obojko HDPE s kovinskimi prirobnicami. Sklopna prirobnica je s prirobničnim spojem povezana s prirobnico žerjava in med njima je nameščena gumijasta tesnila. Prirobnični ventil je zasnovan za dva položaja obračanja, njeno telo pa je odlite iz litega železa ali nerjavečega jekla. Nekateri modeli imajo zložljiv okvir, sestavljen iz dveh delov. Takšne zložljive modele žerjavov je mogoče popraviti. Žerjav je nameščen na HDPE ceveh velikega premera.
3. V plinovodih, ogrevalnih sistemih in vodovodih s premerom cevi do 45 mm se uporabljajo ventili s priključnim priključkom. Taka povezava se obravnava tudi kot preprosta in enostavna za uporabo.
4. Žerjavi s pritrjevanjem za večkratno uporabo so pritrjeni z matice in bradavičke. Za tesnilo namestite tesnilo na križišču.
5. Kombinirana metoda vgradnje žerjava vključuje prirobnično povezavo in varjenje.

Varjenje HDPE cev z žerjavom

Najpogostejši način priključitve cevi HDPE s kroglastim ventilom je varjenje. Izvaja jo posebna instalacija, v kateri so oba robova varjenih rezil. Zvarjena površina očisti iz umazanije in razmaščuje. Grelni element segreje polietilenske robove cevi in ​​se dotika do viskoznega stanja, in z mehanizmom naprave se stisnejo skupaj. Varjeni del se ohladi. Pravilno zvarjeni sklep mora imeti enak šiv z enako višino.

Slabosti žerjavov za cevi HDPE

Glavna pomanjkljivost je omejen premer modela. S povečanjem premera cevi je zelo težko najti žerjav z zahtevano velikostjo. Plastični kroglični ventili imajo višje stroške kot njihovi kolegi, vendar njihova kakovost dela opravičuje stroške.

Nasvet! Pri pogostejši uporabi ventila z nepopolnim zapiralom, na primer za nastavitev, se ključavnica za blokiranje deformira in pride do depresurizacije.

Ampak, kljub tem pomanjkljivostim, kroglični ventili za cevi HDPE ustvarjajo primerne pogoje za delovanje cevovoda. In pravilna namestitev zagotavlja zanesljivo povezavo s cevjo.

Video

V tem videoposnetku si lahko ogledate, kako povezati cevi HDPE z uporabo spojnic, ovinkov, čevljev, kako priključiti cev na krogelni ventil ali narediti prirobnično povezavo s kovinskim ventilom:

To je animirani video o sedlu za pritiskanje v cev HDPE pod pritiskom:
