Kako povezati cevni priključek s polipropilenom
Pogosto obstajajo primeri pri izdelavi cevovoda, morate se soočiti s problemom povezovanja cevi iz različnih materialov. V tem članku bomo preučili, kako povezati cev HDPE s cevjo iz polipropilena.
Vrste polipropilenske povezave
Za povezavo cevi iz polipropilena z drugimi vrstami cevi obstajajo posebna oprema z navoji. Ena stran vijaka je privarjena na polipropilensko cev in druga stran z navojem je povezana z enakim premerom z navojem na drugi cevi. Navoj na vgradnji je lahko notranji ali zunanji. Obstajajo tudi kombinirane sklopke. Kasneje jih bomo obravnavali.
Druga vrsta vezave polipropilenskih cevi temelji na prirobničnem priključku. Ta vrsta povezave se uporablja v velikih ceveh. Za pritrditev prirobnice na cev polipropilena je treba navariti tulko, na katero je nato prirobnica nameščena. Druga možnost pritrditve se izvaja s prirobnimi prirobnicami. Njihova naprava je podobna kompresijski sklopki. Prirobnični priključek je pritrjen na robove cevi enakega premera in je zategnjen z vijačnimi maticami.

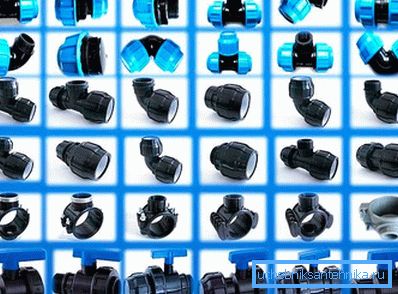

Vrste priključkov za cevi HDPE

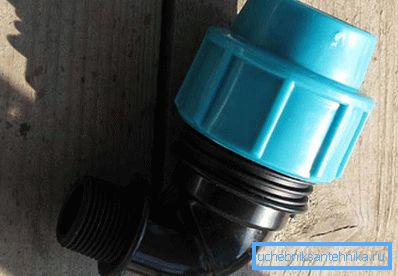

Pipe PND ima približno enake naprave za povezavo. Najpogostejša povezava. Za priključitev cevi se uporablja spojnica, v kateri je na eni strani stojalo in navoj na drugi strani. Za pritrditev sklopke odvijte vpenjalno matico in jo vstavite na cev HDPE. Ohišje se vstavi v cev, pritrdi se vpenjalna matica in tesno zategne.
Nasvet! Vpenjalno matico ne smete stisniti zelo tesno, v nasprotnem primeru se lahko poruši ali pa bo kolut zdrobil rob cevi.
Ko je ohišje priključeno na drugi konec navojnega ovratnika, se lahko privije druga cev z navoji enakega premera.

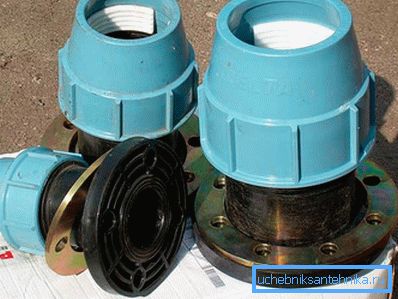

Prirobnični priključek cevi HDPE je podoben zgoraj opisanemu priključku. Na robu cevi HDPE je varjen rokav, na katerem je prirobnica nameščena. In isto napravo s prirobno prirobnico, kjer je priključek nameščen na robovih cevi in pritisnjen z maticami.
Priključitev dveh cevi
Z uporabo zgoraj opisanih naprav za cevi lahko cev HDPE enostavno povežete s polipropilenom.
- V prvem primeru pritrdite navojno cev v cev HDPE in kombinirano navojno spojko na cev propilena. Na nit navijanje FUM traku za tesnjenje in zvijanje.
- V drugem primeru priključite dve cevi s prirobnicami. Gumijasto tesnilo vstavite med prirobnice za tesnjenje in jih privijte s sorniki.
Kombinirane spojke
Če je s cevno povezavo za cev HDPE vse očitno, potem so kombinirane spojke (okovja) za cevi iz polipropilena različne. Poglejmo jih hitro:

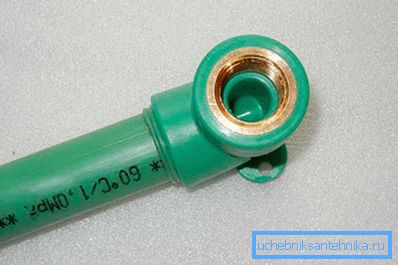

- Ženska navojna spojka služi za povezavo cevovoda z drugo vrsto cevi ali instrumenti z zunanjimi niti. Sestavljen je iz polipropilenske gredice s kovinsko sklopko, stisnjeno navznoter, na katero je notranjost rezana.

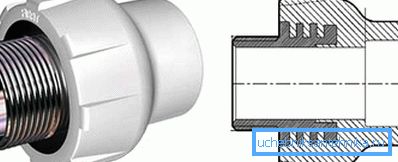

- Priključek zunanjega navoja opravlja enake funkcije, kot je opisano zgoraj. To se razlikuje le v tem, da se v polipropilensko gredo stisne kovinski ovoj z zunanjim navojem.
- Priključek z notranjim navojem na ključu je sestavljen iz polipropilenske gredice, v katero je v stisnjenem kovinskem tuku stisnjen robovi robov na rob polipropilena. Lice so oblikovane pod odprtim ključem. V notranjosti obraza je izrezljan. Takšen rokav je primeren s ključem za drugo nit. Prav tako obstajajo modeli sklopk z obrazi na ključ.
- Moška spojka na ključ je enaka kot sklopka, opisana v odstavku 3, vendar ima zunanji navoj.
- Spojna sklopka z notranjim navojem je sestavljena iz dveh kovinskih delov pod odprtim ključem. Poleg tega je en kovinski del povezan s polipropilensko gredo. Take spojke so nameščene na mestih, kjer je potrebno odklopiti cevovod ali odstraniti naprave. Drugo ime za to sklopko je ameriški. Zavrtite ga z dvema ključema.
- Snemljiva spojka z zunanjim navojem je podobna prejšnjemu tipu Amerike. Edina razlika je v zunanji niti namesto na notranji.
- Priključek z matico pokrova je sestavljen iz polipropilenske gredice, v katero se pritrdi okov z matico. Nameščen je na enak način kot ameriški: v krajih potrebnega priključka cevovoda.
S takšnimi kombiniranimi spojkami, ki so prikrite na polipropilensko cev, je enostavno priključiti na cev HDPE, ki ima ohišje s podobno nitjo.
Spajkanje PP fitingov
Pred priključitvijo dveh cevi s fitingi je potrebno pritrditi na cev. Vgradnjo stojala na cev HDPE smo razpravljali zgoraj. Zdaj razmislite o povezavi cevi iz polipropilena z montažo.
Priključki iz polipropilenskih cevi so spajkani s posebnim spajkalnikom. Na stojalo je nameščen spajkalnik s šobami in segret na 260oC. Rob cevi je očiščen iz umazanije, posnet in razmaščen skupaj z notranjostjo sklopke. Cevi in pritrditve so istočasno postavljene na segrete šobe. Po segrevanju se cev enakomerno vstavi v vgradnjo brez obračanja in se ohladi. To zaključi postopek spajkanja.
Po branju tega izdelka lahko enostavno priključite polipropilensko cev s cevjo HDPE. Tukaj so vse možne možnosti za pravilno povezavo. Obstajajo navdušenci, ki na gradbenih forumih trdijo, da je mogoče te cevi spajati s priklopom pri različnih temperaturah. Ampak stvar je, da sta polipropilen in HDPE narejena iz različnih materialov, imajo različne talilne točke, tako da se lahko ta šiv raste ali celo stopi. Če se odločite za shranjevanje in eksperimentiranje, potem to storite na lastno nevarnost in tvegate.
Video
Eden od primerov je, kako zamenjati del železne cevi s polipropilenom. Isto načelo se lahko uporablja za povezavo plastičnih cevi različnih materialov:
Fotografija

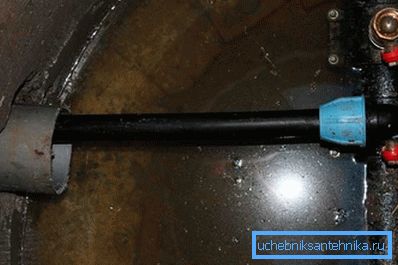

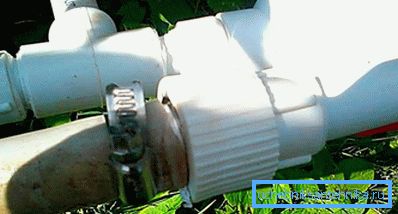

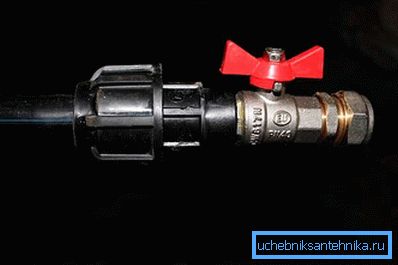

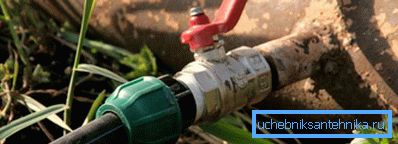

Na teh fotografijah si lahko ogledate, kako lahko še vedno priključite plastične cevi:
