Kako povezati kovinske cevi

Trenutno je glavni del gradbenega trga zasedenih kovinskih plastičnih cevi. Njihova priljubljenost je posledica zadostne moči, fleksibilnosti, odpornosti na temperature do 110 ° C, odpornosti proti koroziji in hitrosti vgradnje.

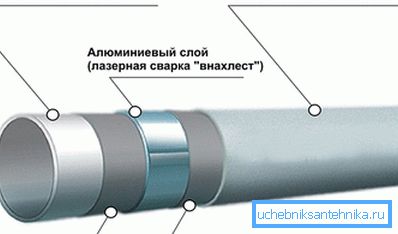

Poleg tega so sposobni na račun okrepljenega trupa in gladke notranje površine prenesti velike tokove vode z minimalno izgubo učinkovitosti. Kovinska plastična cev je večplastna struktura, ki je sestavljena iz polietilenske plasti, prevlečene z aluminijasto folijo od zgoraj, kot tudi zunanje plastične plasti. Plasti so lepljene skupaj s posebnim lepilom.

Zaradi odpornosti na rjo v notranjosti cevi ne nastajajo nanosi, zato se cevi lahko uporabljajo za odplake, ogrevanje, talno ogrevanje in oskrbo z vodo. Na avtocestah se ne uporabljajo zaradi dejstva, da ne vzdržijo visokih pritiskov in temperatur. Njihova življenjska doba je do 35 let.

Če primerjamo takšne cevi s cevmi iz drugih materialov, potem nimajo enakega stroškov in kakovosti materiala, če upoštevamo meje dovoljenih intervalov, pri katerih poteka postopek. Večina ljudi ne ve, kako povezati te materiale, zato vam bomo povedali, kako povezati kovinske plastične cevi.

Načini povezav cevi iz kovine

Kovinske plastične cevi so povezane s stiskalnimi in pritiskalnimi elementi.

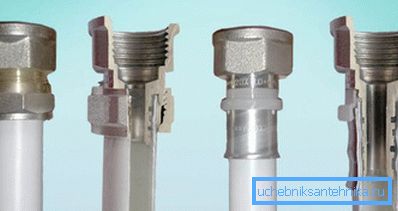

Kompresijske fitinge

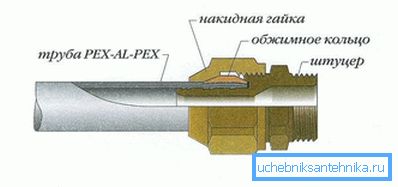

Stiskalnice so navojne. Na eni strani je privijačasta matico in cev se pritrdi z obtočnim obročem.

Pri privijanju matice z merilnim ključem se cev pritisne na tulko in pritisne v šobo. To ustvari zanesljivo povezavo. Material za namestitev je medenina. Priključki so označeni na zunanjem premeru in vrsti navoja.

Nasvet! Prednost te povezave je možnost priključitve cevi brez uporabe posebnih orodij in opreme.

Poleg tega je mogoče odstraniti povezavo brez uničenja vgradnje, vendar v praksi to ni vedno možno zaradi zloma kompresijskega obroča. Kljub temu povezava ostaja zanesljiva in tesna.

Vgradnja kompresorskih priključkov pri priključitvi kovinsko-plastičnih cevi ne povzroča nobenih težav, saj jih je mogoče povezati tako v zbiralnik kot v vezno ploščo. Tehnologija povezovanja je sestavljena iz naslednjih korakov:

• Cevi, ki jih je treba povezati, je treba izravnati na razdalji najmanj 100 mm, jih je treba očistiti iz umazanije, notranjo posneto pa odstraniti za približno 1 mm, odvisno od debeline stene.
• Na cev postavimo matico cevi in ​​stiskalni obroč.
• Zategnite matico, dokler cev ne preide v rob šobe. V tem primeru matic ne bi smel iti skozi nit z naporom. Če je treba v začetni fazi narediti napor, to pomeni, da matico gre navsezadnje po nitki. Če ne želite zvijati niti, morate odstraniti matico in jo znova vklopiti.

• Z vijaki se matico končno spusti za 1-2 obrata, tako da sta še dva obrata niti. Hkrati ni vredno narediti pretiranih prizadevanj, saj je bila dosežena potrebna tesnost.

Nasvet! Če je potrebno, polaganje cevi v neogrevanih prostorih, da bi preprečili nastanek kondenzata na njih, se raztezajo polietilenske valovite cevi, ki so zaviti s trakom.

Diapozitivi

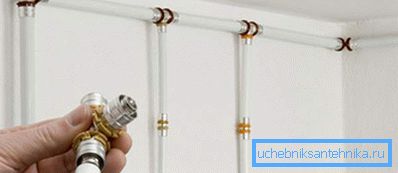

Stiskalnice ali nadvizhni deli so opremljeni z navojnim priključkom na eni strani, na drugi pa z navojnim tesnilom, obrabljenim na tesnilni obroč z dielektrično tesnilo.

Nasvet! Takšna povezava je zapečatena, zato jo je mogoče uporabiti pri nameščanju notranjih cevi, vendar se ne zlaga.

Poleg tega se uporablja majhna ojačitev. Povezava se izvaja na ta način:

• Zahtevana dolžina cevi je odrezana.
• Združeni del obdeluje kalibrator, ki razreže notranji posnetek in popravi zaokroženo obliko cevi, ki se zlomi zaradi rezanja.

• Cev je pritrjena na vgradnjo z tesnilnimi tesnili tesnila, ki preprečujejo rjo.
• Spojka je zavihana s posebnimi kleščami.
• Kot rezultat, nastanejo na štrlečih štrlečih štrlečih obročkih, pri čemer kovina dobi obokano krivino zaradi deformacije.

Povezava s kovinskimi cevmi

Te vrste povezav se najpogosteje srečujejo pri povezovanju starih cevi z novimi med popravilom ali načrtovano zamenjavo. Neposredno jih ni mogoče kombinirati, ker so materiali drugačni in imajo različne koeficiente širitve in moči. Zato je potrebno uporabiti različne vrste elementov, ki omogočajo povezavo kovinskih plastičnih cevi s kovinskimi.

Obstaja več vrst takšnih spojin:

1. Navoj. To je najbolj priročno, ker je zložljivo. Uporablja se v cevovodih, kjer je potreben nadzor stanja povezave.

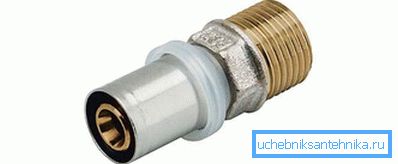

2. Spajanje. Namenjen je različnim premerom cevi in ​​je tudi zložljiv. Podobno je pritrdilna oprema, razen da je na eni strani tlačna matica za pritrditev cevi iz kovinske plastike, na drugi strani pa navojno ali prirobnično pritrjevanje.

Povezava s polipropilenskimi in PVC cevmi

Za priključitev kovinske plastične cevi s cevjo iz polipropilena je potrebno uporabiti pritrdilne stiskalne spone, opisane zgoraj, in priključke podobne vrste za drugi material cevi. Na polipropilensko cev se vstavi tesnilni matic, nato pa obroč in poseben cevni vložek, ki opravlja funkcijo krepitve cevi. Prepreči njegovo deformacijo in s tem izgubo tesnosti povezave pri privijanju matice.

PVC cevi so priključene na kovinsko plastiko s prirobničnim priključkom, cev s prirobnico pa je povezana z lepilno metodo. To vam omogoča, da je povezava zanesljiva in da lahko prenese breme do 10 ATM. Tehnologija lepilne vezave je naslednja:

1. Konec cevi se razreže in očisti, ki se potem obdela z razmaščevalno spojino.
2. Na obrazu se odstranjuje posnetje, ki omogoča zanesljivo povezavo.

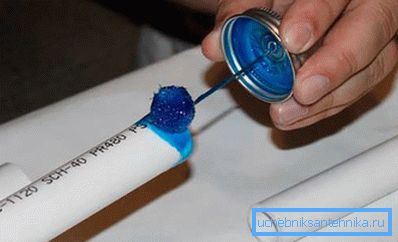

3. Nanosite tanko in enakomerno plast lepila na zunanjo stran cevi.
4. Če je potrebno, je treba na površino prirobnice nanesti lepilo, če se premeri razlikujejo za nekaj mm.
5. Cev se vstavi v vgradnjo in vrti četrtino, da enakomerno razporedi lepilni sloj.
6. Vgradnja in cev se določita nekaj minut, dokler lepilo ne nastavi.
7. Ostanke lepila, ki pridejo ven, je treba odstraniti.
8. Po 10-15 minutah je povezava pripravljena za delovanje.

Povezovanje kovinskih plastičnih cevi z lastnimi rokami ne bi smelo biti poseben problem, saj danes obstaja veliko različnih vrst povezav ne samo za homogene materiale, temveč tudi za zelo različne lastnosti in pogoje delovanja. Poleg tega večina od njih ne zahteva uporabe posebnih orodij, ki močno širijo možnosti njihove namestitve.
