Kako rezati cev na 45 stopinj

05-07-2018

Cevi

Pri nameščanju cevovoda je pogosto potrebno rezati cev pod kotom. Še več, kot mora imeti ravno stopnjo, ki je potrebna za načrtovanje. Z nepravilno izdelavo kota ni mogoče natančno določiti dimenzij cevovoda, ki naj bi izvajali. Na primer, cev se med namestitvijo vrti 45 stopinj, zato morate vedeti, kako cev izrezati pri 45 stopinjah. Za to potrebujemo orodja za označevanje, mlin ali ročico za kovine.

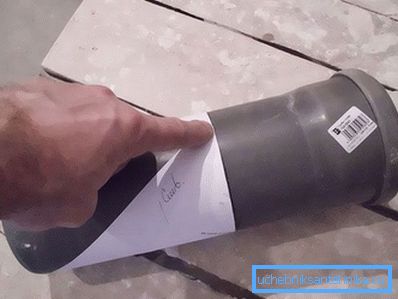

Označevanje s listom papirja

Ena izmed najlažjih metod je označiti vogal s listom papirja. Kvadratni list je strogo diagonalno. Cev vzamemo in jo zaviti z zgibanim listom, tako da so robovi diagonal obrnjeni drug proti drugemu. Tako na manjših straneh lista imamo kot 45 stopinj. Vzamemo vsako orodje za označevanje in označimo mesto prihodnje cevi, ki je razrezana vzdolž linije listov. Z ozkim trakom lahko preprečite, da bi se oznaka pomotoma izbrisala. Ta metoda označevanja je primerna za dolge cevi velikega premera, kjer je del odseka nekje na sredini.

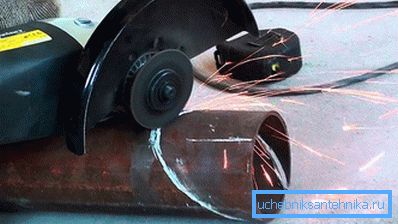

Uporaba rezervoarja za vodo

Kaj storiti, če imamo opravka s cevjo majhnega premera, in je treba cev izrezati pod kotom blizu roba? Pridi na pomoč globoko posodo, napolnjeno z vodo. Pred začetkom dela je treba izračunati naklon nagiba in oznako na posodi. Nato moramo rahlo spustiti rob cevi v vodo in ga nagniti proti oznaki na posodi. Iztegnemo cev, označimo linijo stika z vodo in z drobnim rezom označimo. Ta metoda je dobra pri označevanju velikega števila cevi. Dokončana predloga iz rezervoarja za vodo bo pospešila proces našega dela.

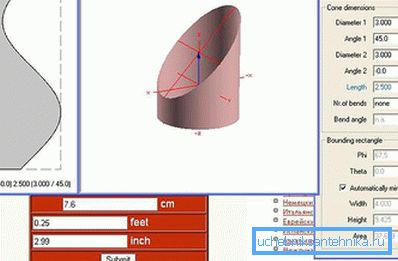

Računalniški program za pomoč

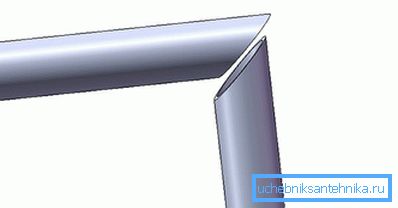

Rad bi tudi razmislil o načinu označevanja z računalniškim programom. To je precej zapletena metoda za tiste, ki se ne uporabljajo za delo z računalnikom. Zahteva znanje o računalniku, razpoložljivost programske opreme za skeniranje in risbe. Začnemo delati z izvedbo risbe, ki označuje velikost kroga in naklona. Izdelujemo ti virtualni vzorec.

Nato s tiskalnikom sliko natisnemo na list papirja. Večji premer cevi bo več listov označen. Škarje razrežite vse dele risbe in s pomočjo škotskega traku lepite. Končana šablona se nanaša na cev in na robu papirja naredimo oznako. Ta metoda označevanja velja za eno najbolj točnih. Če računalnik nima takšnih programov, lahko uporabite internet. Na spletu lahko prenesete predlogo za označevanje. Prav tako je treba natisniti in izrezati. Končni kos se zavije okoli cevi in opravi označevanje.

Če je cev profilirana

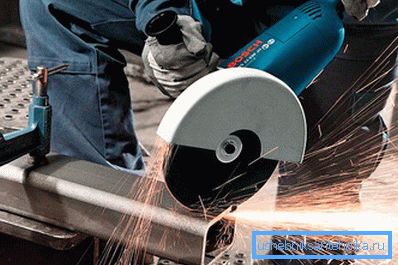

In tukaj, na primer, imamo profilno cevko, ne okroglo. Ročno označevanje profilne cevi lahko povzroči velike napake. Najboljši način iz te situacije je predlogo iz istega profila večjega premera. Vzemite majhen odsek profilne cevi in s pomočjo pogonskega sklopa opazimo kot 45 stopinj. Odrežite mlinček na označbi in mletite robove, da se ne poškodujete med delom. Nato moramo v predlogo vstaviti profil manjšega premera in ga po končanem označevanju izrezati.

Cut na kotni profilni cevi v domači napravi

V tem članku smo si ogledali, kako zmanjšati cev pod 45 stopinj. Z uporabo enega od zgornjih metod označite in naredite rezanje. Za bolj enakomerno rezanje je bolje uporabiti mlinček. Pri rezanju z varjenjem boste potrebovali izkušnje, sicer bodo ti deli neenakomerni. V skrajnih primerih lahko uporabite žico za kovino. Trenutno je veliko razlićnih naprav za rezanje cevi pod kotom, vendar pa za njihovo nakupovanje veljajo dodatni strośki. Lažje in ceneje je narediti predlogo enkrat in jo uporabiti po potrebi.

Video

Zahvaljujoč temu videu se boste naučili rezati cev pod kotom 45 ali 90 stopinj z računalniškim programom:

Rezanje profilne cevi z napravo za rezanje cevi štiridesetih stopinj:
