Kako se izvaja cevno rezanje: načelo implementacije
Za cevovode za različne namene je potrebno prilagoditi materiale in za zdaj je za to mogoče uporabiti različne metode razdrobljenosti, na primer lasersko rezanje cevi kot eno najbolj natančnih vrst strojnih delov. Obstajajo še druge metode, katerih osnovo lahko imenujemo brezplastno rezanje, to pomeni, da se ne uporabljajo bakle, kot je plinski gorilnik ali bencinski rezalnik, kar bistveno poveča natančnost prileganja.
O takšnih enotah bomo govorili in kako jih uporabljati v nadaljevanju, kot tudi tematsko predstavitev videoposnetka v tem članku.
Drobljenje cevi
Opomba Najpreprostejše orodje za rezanje lastnih rok doma se lahko imenuje žaga za kovino. Toda takšno orodje lahko le preseže profile z majhnim prečnim prerezom, poleg tega pa je s pomočjo platna zelo težko vzdrževati ravno črto vzdolž celotnega perimetra, zato tega načina ne bomo upoštevali.
Vrste opreme
- Takšna oprema za rezanje cevi, kot je naprava na zgornji sliki, lahko povzroči obračanje obdelave cevi, stebrov in različnih delov cevovoda, kar je izjemno potrebno pri geološkem raziskovanju, naftni, plinski in rudarski industriji, v strojništvu. Ta stroj je izbran ob upoštevanju naslednjih parametrov: presek izvrtin vretena; razdalja med dvema centroma; največji del dela za predelavo; prisotnost ali odsotnost polavtomatskega stroja za navojevanje; stabilnost postelje.

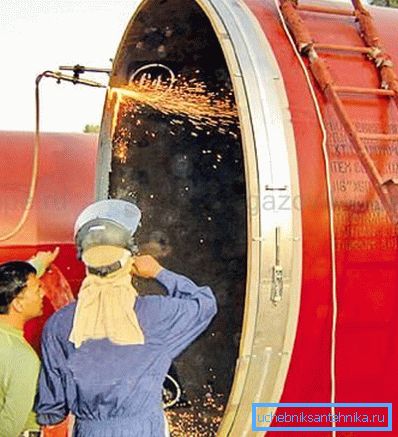

- Stroj traku za rezanje cevi "MONARCH BAND MACHINE" se uporablja, če je cevovod že v rovu ali med predelavo pomanjkanje prostega prostora. Omeniti velja, da je nerjavni trak samo 153 mm, kar je skoraj zanemarljivo za velik presek. Pri zaključku s takšno opremo je premer možen od 159 mm do 1529 mm, poleg tega pa lahko stroj posnema tudi iz močno deformiranega konca cevi.
- Takšne postaje se uporabljajo za gredice črnega in nerjavnega jekla, pri tem pa se opravi rezanje oblikovane cevi majhnega in velikega premera okroglega, kvadratnega in pravokotnega prečnega prereza, ki se napaja za žaganje z avtomatizirano postajo.. Poleg tega je avtomatska linija opremljena z razkladalno postajo, ki lahko kopiči že pripravljene drobce.
| Premer | mm | 10-100 |
| Prečni prerez kvadratnega in pravokotnega profila | mm | 1010; 6585/1510; 10060 |
| Debelina stene | mm | 1-5 |
| Dolžina | mm | 4000-8000 |
| Dolžino reza | mm | 340-8000 |
| Pogon (motor) za eno žago glave | kw | 3.3 |
| Premer plošče | mm | 270-350 |
Avtomatska linija za rezanje plošč

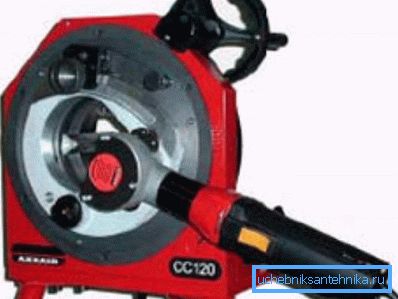

- Axxair CC121fs ima sposobnost pravokotnega rezanja brez bruhov, največjega odstopanja 0,25 mm in zahvaljujoč sponki se lahko izognete deformaciji tudi pri rezanju tankoslojnih cevi. Takšni mehanizmi so precej kompaktni in imajo majhno težo, kar omogoča, da se ne uporabljajo le v delavnici, temveč tudi na gradbišču. Serija CC je opremljena z ročnim kolesom vrtljivega sistema, ki olajša rezanje, poleg tega pa je zaključen z orbitalnim varjenjem.
- Orodje za rezanje cevi, kot je FIN&FICEP je zasnovan za razdrobljenost po velikosti, rezanju različnih oblik, pa tudi za posnemanje.
| Model, serija | PB |
| Osna CNC (kosi) | 6 |
| Možen premer (mm) | 060-01420 |
| Debelina stene: zračna plazma (mm) | 5-25 |
| Debelina stene: plin (mm) | 5-10 |
| Možna dolžina (mm) | 800-12000 |
| Največja teža (kg) | 6000 |
| Možni koti križanja | 20? -160? |
| Vpenjalna naprava | 5 grabi |
| Krožnik pod kotom | 30? -150? |
| Držalo za elektronsko sponko | 1 set |
| Vzdolžni premik (os Y): vrednost giba maks. Natančnost pozicioniranja hitrosti pozicioniranja | 12.000 mm 10.000 mm / min 0.3 mm |
| Premikanje naprej in nazaj (X os): vrednost giba maks. Natančnost pozicioniranja hitrosti pozicioniranja | 600 mm 1500 mm / min 0,2 mm |
| Premikanje navzgor in navzdol (os Z1): vrednost giba maks. Natančnost pozicioniranja hitrosti pozicioniranja | 560 mm 1500 mm / min 0,2 mm |
| Vrtenje cevi (os??): Natančnost pozicioniranja vrtilne kota vrtenja | Ni omejeno na 0-8 vrt / min 0,2 ° |
| Radialna kapa bakra (os? 1): natančnost pozicioniranja nagiba kota nagiba | ± 45 ° 0-18 vrt / min 0,2 ° |
| Naklon žarometa za posnetje (os 2?): Natančnost pozicioniranja nagiba kota naklona | ± 60 ° 0-18 vrt / min 0,2 ° |
| Barvni zaslon na dotik | 1 set |
| Gorilnik za rezanje plina | 1 set |
| Modul za podporo cevi | 6 kosov |
Tehnične specifikacije FIN&FICEP
Šimer
Pojasnilo. Na zgornji sliki je vrednost: a kot kot odstranitve; P krepko blunting; d - globina reza ali noge; w - krepko širino; H je skupna debelina.
Na obdelovancu je mogoče le trije načini obdelave - to so X-oblike, Y-oblike in J-oblike, ki so lahko označeni tudi z V, K, Y - navodilo omogoča (glej tudi članek Čelne cevi za kanalizacijo: prednosti in različne tehnike namestitve).
Obrezovanje se izvaja na dva načina - mehansko in termično, pri čemer glavna vloga pri izbiri metode ni cena, ampak končni rezultat. Zato je najbolj prednostna metoda lahko imenovana mehanska obdelava, ker v tem primeru kemikalije in fizikalne lastnosti materiala ne vplivajo na proces predelave.
Kljub dejstvu, da je mehanska metoda bolj zamudna, je velika prednost - popolna odsotnost območja z vplivom na toploto, čeprav je toplotna obdelava veliko cenejša in jo je mogoče izvesti z lastnimi rokami.
Zaključek
Kot veste, je brezplastno rezanje cevi, pa tudi njihova obdelava (posnemanje) veliko dražja, vendar se kakovost obdelave vedno poveča. Seveda, če nameščate navadno vodo ali ogrevanje, potem je visoka natančnost neuporabna, vendar je v industrijski proizvodnji izrednega pomena (glej tudi članek Čelne cevi iz železa: njihove vrste in 4 osnovna pravila delovanja).
