Kako spajkati polipropilenske cevi - podroben vodnik

Pri nameščanju vodovodnega in ogrevalnega sistema ni dovolj preprosta priključna vtičnica. Za zagotovitev sprejemljive tesnosti spojev in trajnosti cevovoda je potrebno uporabiti varjenje.

Značilnosti namestitve PP cevovoda

Ko gre za namestitev cevovoda, se bo oseba zagotovo spoprijela s tem, kako spajkati polipropilenske cevi.

Na splošno lahko ta proces razdelimo na dve fazi:

• Oba plastična elementa segrevata;
• Medtem ko je material hladen, se konec cevi vstavi v vtičnico. Po hlajenju je tesnost spoja zagotovljena s spajkanjem materiala.

Vendar pa je v tej preprosti zadevi nekaj plodnosti. Tehnologija varjenja je odvisna od tega, ali je cevovod ojačen ali ne.

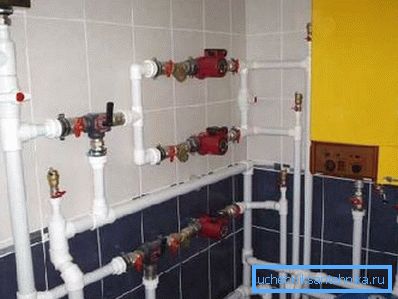

• Ojačane PP cevi se večinoma uporabljajo za sisteme za oskrbo s toplo vodo in ogrevanje. Aluminijasta folija (ali steklena vlakna) je nameščena med dvema plastičnima slojema in preprečuje prekomerno linearno širitev, ko se segreva. Označba PN25 govori o ojačitvi s folijo, armatura s steklenimi vlakni pa se najde z oznako PN20, navadne cevi pa so izdelane tudi z enako oznako;

• Ko gre za spajkanje polipropilenskih cevi za hladno vodo, lahko uporabite reden nearmiran cevovod.

Značilnosti ojačenega cevovoda

Stenska struktura ojačane cevi PP namreč določa določene omejitve pri varjenju. Ampak kako spajkati polipropilenske cevi z ojačitveno plastjo? Glavna naloga je, da hladilno sredstvo ni v stiku z ojačitvenim materialom (steklena vlakna ali folija).

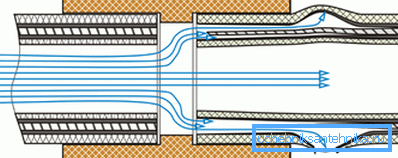

Če poskusite brez dodatne priprave za spajkanje polipropilenskih cevi, bo toplotni nosilec vplival ne le na plast polipropilena (konca cevi), temveč tudi na plast lepila med folijo in polipropilenom. Prej ali slej, lepilo ne bo zdržalo učinkov visoke temperature in tlaka tekočine, zato je verjetnost delaminacije visoka.

Kot rezultat, voda začne padati v prostor med zgornjo plastjo polipropilena in ojačevalnim materialom. Posledica tega je napihnitev na površini cevovoda in puščanje - stroški nepravilne priprave cevi so zelo visoki.

Spajkanje PP cevi v stopnjah

Na splošno lahko izberete naslednje korake varjenja:

• priprava plinovoda;
• ogrevanje železa (spajkalna naprava);
• Ogrevanje polipropilena in cevovodna povezava.

Glavna razlika tehnologije zaradi ojačitve polipropilena vpliva na pripravljalno fazo.

Priprava za varjenje

Navodila za pripravo odsekov cevovoda za varjenje so naslednja:

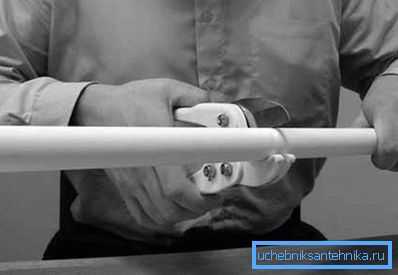

• zahtevana dolžina cevovoda se razreže;

• rit se temeljito očisti z bari in umazanijo;

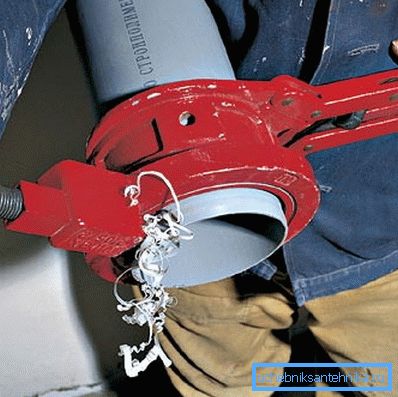

• je zaželeno, da odstranite posnetek, zunanji - od cevi, notranjega - od notranje površine vtičnice. Notranjo kladivo je mogoče odstraniti tudi z nožem, če ni posebnega pickupa.

Bodite pozorni! Če se posnetek ne odstrani, se lahko mehka plastika preprosto povleče, ko je cev vstavljena v vtičnico. Zaradi tega lahko zmehčani material ovira prost pretok tekočine.

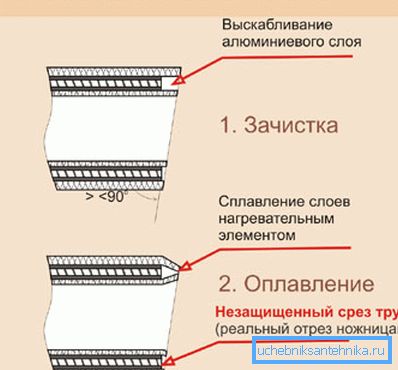

Kar se tiče ojačenega cevovoda, je treba tudi odstraniti možnost stika ojačevalnega materiala s tekočino.

• če je ojačitev zunanja, potem morate samo s čistilcem očistiti aluminijasto plast. Za pospešitev postopka lahko uporabite posebne šobe za vrtanje;

• v primeru notranje ojačitve je bolje odstraniti zgornji sloj iz plastike in aluminijaste plasti.

Bodite pozorni! Nekaj ​​varjenja je preprosto izčrpalo ojačevalno plast s pinceto in plasti polipropilena se med spajkanjem varovale. Tak pristop ima pravico do obstoja, vendar praksa kaže, da je ta spojina predmet razsoljevanja.

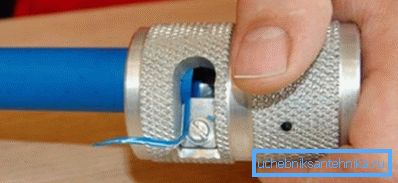

Pri reševanju problema, kako spajkati polipropilenske cevi z notranjo armaturo, boste morali uporabljati brivnik. To je precej preprosto orodje in izgleda kot valj z notranjim rezilom. V procesu se brivnik položi na cev in se zasuka z naporom, trajanje delovanja pa je odvisno od debeline odstranjenega sloja.

Samo nož je pritrjen s sornikom, zato je potrebno, če je potrebno odstraniti debelo plast materiala, bolje narediti v plasteh in odstraniti tanke žetone. Če je potrebno, se položaj noža lahko nastavi ročno.

Kar se tiče stroškov, potem nakup dragega brivnika samo smiselno za strokovnjake, ki se profesionalno ukvarjajo z namestitvijo ogrevanja in vodovodne instalacije. Razlika med cenejšo možnostjo je le v trajnosti rezalnega roba, takšen nož je izdelan iz manj trpežnega materiala.

Varilno orodje

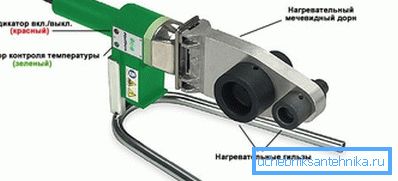

Zasnova "varilnega stroja" je precej preprosta:

• ohišje s temperaturnim krmilnikom in indikatorjem za vklop / izklop;
• podplat (trn), njegova oblika spominja na železo. V cevi so predvidene luknje za ogrevalne rokave različnih premerov;

Bodite pozorni! Tulci imajo sami teflonsko prevleko, zato jih je strogo prepovedano praskati s kovinskimi predmeti.

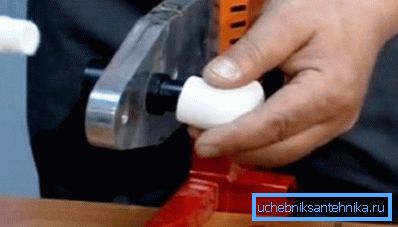

Za varjenje PP cevovoda je potrebno, da se površina rokavov segreje na 260 ° C. Po tem se cev vstavi v rokav, vtičnica pa je nameščena na drugem koncu. Pri segrevanju naprave je treba pomakniti do indikatorja ogrevanja, takoj ko temperatura vretena doseže želeno vrednost, bo lučka ugasnila.

Bodite pozorni! Pomembno je, da materiala ne pregrejemo, rezultat pregrevanja je lahko, da bo plastika delno prekrivala notranji presek, ko je priključen. Pregretje lahko presodite s spremembo barve polipropilena.

Čas segrevanja je odvisen od premera, lahko se pomikate po vrednostih v tabeli.

Cevni priključek

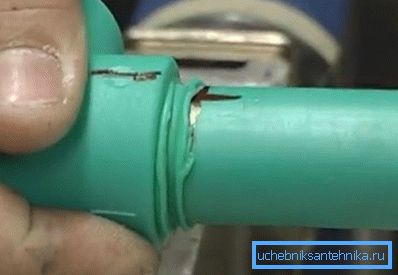

Po ogrevanju cevovoda, lahko greste neposredno na spajkanje polipropilenskih cevi. Hkrati se del plastike stisne na spoj, kar je običajno in samo potrjuje, da je varjenje pravilno opravljeno.

Pri priključitvi PVC cevi se cevi vrtijo okoli polovice v vtičnici. To se naredi za doseganje večje tesnosti. V primeru propilena je to popolnoma kontraindicirano, mehčanje materiala deformira in postane neprimerno za uporabo.

Da se polipropilen utrdi, je bolje, da nekaj minut pustite na novo svežo spojino. Končno zatesnitev spojev se preverja po vgradnji celotnega ogrevalnega sistema (vodovodnega sistema), tako da je voda pod tlakom.

Po zaključku dela, površino tulca obrišite z mehko krpo. Kljub teflonskemu premazu lahko na svoji površini ostane nekaj plastike. Če se pojavijo praske na površini podloge, bo to zagotovo vplivalo na kakovost varjenja, takšne napake ni mogoče popraviti z lastnimi rokami.

Povzemanje

Montaža ogrevalnih sistemov in vodovodnih instalacij z uporabo sodobnega polipropilenskega cevovoda ni mogoče brez varjenja (spajkanje). Ta postopek nima nič opraviti z varjenjem kovin, polipropilensko spajkanje je veliko lažje. Zahvaljujoč temu lahko tudi nov vodovodar opravi nalogo priključitve polipropilenskega plinovoda.

Video v tem članku prikazuje primer ustreznega spajkanja cevi iz polipropilena.
