Kako upogniti cev iz nerjavečega jekla

Med gradnjo, popravilom in montažnimi deli se uporabljajo cevi za odvajanje kanalizacijskih sistemov, plinovoda, vodovodne instalacije, prezračevanja, kanalizacije itd. Glede na kraj delovanja se uporabljajo cevi različnih materialov, različne debeline, premeri in dolžine. Kolena ali adapterji ni vedno mogoče uporabljati. V takih primerih morate cev upogniti, zaradi česar se lahko poškoduje ali celo uniči. Ker ima material, kot je nerjavno jeklo, zadostna trdnost, ima dolgo delovanje in ga nima vlage, se pogosto uporablja med namestitvijo. Zato bomo v tem članku razpravljali o tem, kako upogniti cev iz nerjavečega jekla.

Proces upogibanja kovinskih izdelkov lahko razdelimo na dve vrsti. Temperatura, ko je obdelovanec ali njegov del segret ali ohlajen, čemur sledi upogibanje. Mehansko, ko se obdelovanec uporablja z določeno silo, z uporabo posebnih naprav ali z ročnim upogibanjem. Treba je omeniti, da je nerjavno jeklo relativno tehnološko prijazno gradivo in težave običajno ne nastanejo pri delu.

Cevi iz nerjavečega jekla se ne smejo upogibati s predhodnim segrevanjem (npr. Plinski gorilnik ali ventilator).

Upogibanje kot negativen dejavnik

Upogibanje cevi je negativen dejavnik za učinkovitost. Obstajajo različne pomanjkljivosti, odvisno od materiala, kota upogiba, naprave in načina upogibanja, notranjega premera in debeline materiala. Negativni učinki vključujejo:

• sprememba radijskega upogiba med delovanjem pod vplivom toplotnega raztezanja ali krčenja in mehanskega delovanja, zaradi česar se opazi vzmetni učinek;
• zmanjšanje debeline zunanje stene na krivini;
• videz ostrih kinks ali gub v obliki harmonike na notranji steni krivine;
• Ovalizacija? sprememba oblike cevi in ​​videz ovalnega lumena;
• povečana izpostavljenost koroziji na notranji in zunanji strani krivine.

Ko snov prehaja skozi notranjo votlino cevi, poseben pritisk pade na zunanjo steno, zato je pri montaži na mestih z visokotlačnimi puščicami priporočljiva uporaba kolena, zgoščevanja ali cevi z debelejšimi stenami. Iz tega izhajajoča ovalizacija negativno vpliva tudi na cevi s hitrim pretokom tekočine. Na takih mestih se pojavi zoženje vzdolž ene osi in širitev vzdolž druge, kar pa tudi poveča pritisk na zunanjo steno krivine. Prav tako morate upoštevati ovalizacijo pri polaganju cevi v ozkih krajih, saj se njegova širina na krivulji povečuje.

Obstajajo dva načina za preprečevanje ovalizacije in vzdrževanje okrogle oblike med hladnim upogibanjem. Najprej podpreti stene od znotraj z uporabo notranje postaje. Drugič, podporne stene od znotraj kot tudi od zunaj, z uporabo notranjega in zunanjega zadrževalnika. Notranji omejevalnik lahko služi kot pesek, guma, voda, smole ali materiali z nizkim tališčem, ki so temeljito oviti v cev. Glavna stvar je, da varno zaprete odprtine cevi, tako da se med povečevanjem tlaka med upogibanjem polnilo ne izteče. Če je mogoče, je priporočljivo, da se luknje v ceveh tesno napolnijo.

Pri uporabi druge metode so integrirani kazalniki nekoliko višji, vendar to zahteva posebne mehanske elemente ali rezervoarje, ki se navadno uporabljajo pri industrijski proizvodnji cevi. Če uporabljate bolj togo in trdno notranjo polnilo, bo ostala bolj okroglasta oblika lumena, zato se uporabljajo bolj pogosto. Toda pri uporabi elastičnih polnil je zunanja stran manj raztegljiva.

Metode upogibanja

Pri proizvodnji, ko je treba cevi iz nerjavečega jekla upogniti, se običajno uporablja hladno upogibanje zaradi najvišjih indikatorjev dobičkonosnosti in v primerih, ko je potreben vroči upogib, je pogosto koristno, da takoj izlijete želeno obliko. Zato so naslednje metode hladnega upogibanja, zlasti ker se večina tehnologij ne razlikuje veliko od vroče metode.

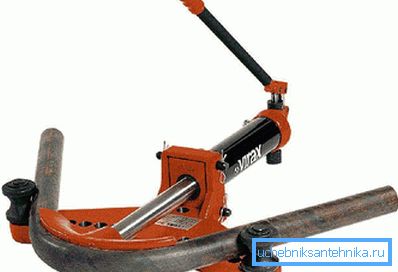

Upogibanje z dvema podporama

Obdelek je nameščen med dvema nosilcema na tak način, da ima prvi nosilec in drugi nosilec. Ko je izpostavljen vijaku ali hidravlični stiskalnici ali ovnu, se drugi steber zaviha. Ta metoda lahko upogne cevi s premerom do 350 milimetrov. Oprema ima dovolj preprostosti in se lahko uporablja neposredno na mestih namestitve.

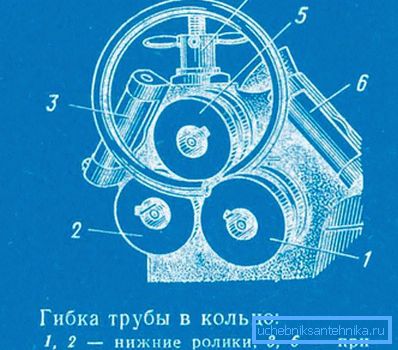

Rolling

Ta metoda se uporablja, ko potrebujete prstan ali spiralo iz cevi majhnega premera. Obdelovanec s pomočjo mehanskih pritrdilnih elementov in potiskalnika premika skozi vrtljive valje, nato pa pridobi potrebno ukrivljenost.

Upogibanje z valjanjem

V tem primeru je obdelovanec pritrjen na določene kraje s pomočjo posebnih kroglic. Podoben postopek lahko nastane tako z zunanjim navojem kot z notranjim navojem. Kot rezultat, cev pridobi trikotno obliko z zaobljenimi robovi.

Upogibanje navitja

Ta metoda se pogosto uporablja v industrijski proizvodnji zaradi relativne preprostosti z nizkimi stroški za energijo in proizvodnjo kakovostnih izdelkov. V tem primeru se uporablja notranje polnjenje, najpogosteje je kovinska vrv s premerom 0,1-0,5 mm manjši od notranjega premera obdelovanca. Pri upogibanju vrvi lahko pusti oznako na notranji strani cevi, zato se uporabljajo kabli iz tankih tkanih kovinskih vlaken iz trdnih razredov. Med uporabo te metode je potrebno tudi mazanje med vrvjo in notranjo površino, ki je običajno motorno olje ali antikorozijska mila. Cevi lahko pregibate s premerom od 10 do 425 milimetrov v različnih ravninah. Zato se pri velikih premerih kabel ne uporablja, če pa je mogoče, ga zamenjamo z ohlapno ali tekočo snovjo.

Upogibanje s tekom

Metoda je sestavljena iz tega, da se valjčni valj premika okoli valja ali nosilca zahtevanih dimenzij, med katerimi je obdelovanca in je krivljenje. Na podoben način lahko delate s cevmi s premerom do 150 milimetrov z debelimi stenami.

Upogibanje z notranjim hidrostatičnim gibanjem

V tem primeru se tekočina črpa v cev, navadno v vodo ali olje, in je tesno zaprta s čepi. Nato se notranji tlak ustvari in obdelovanec postane bolj privit za mehanske zavoje.

Ročni način

V pogojih stanovanjske gradnje je bolje uporabiti posebne cevi. Vendar je treba upoštevati možne neželene posledice, opisane zgoraj.

Nasvet! Za manjše deformacije lumnov je treba uporabiti notranja polnila.

Priporočamo tudi, da preberete članke, ki opisujejo metode upogibanja drugih cevi:

• Kako upogniti bakreno cev.
• Kako upogniti polipropilensko cev.
• Kako upogniti plastično cev.
• Kako obesiti profile cevi doma.

Video

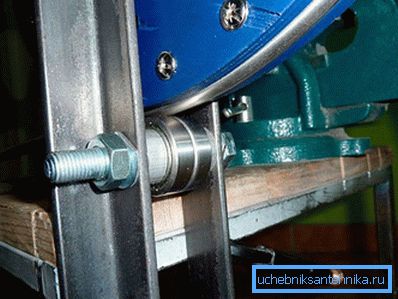

Ta videoposnetek prikazuje, kako upogniti nerjavečo cev na improviziranem cevovodu:
