Kako upogniti profilno cev: 4 načine in nekaj trikov

V procesu dela (ponavadi povsem nepričakovano) se lahko pojavi vprašanje - kako se ovijati cev za profil doma? Do danes je na voljo nekaj precej učinkovitih metod, in če imate določeno spretnost, se lahko obvladate z nalogo, ne da bi se strokovnjaki sklicevali na delavnico.

Metoda 1. Uporaba strojev za upogibanje cevi

Ko govorimo o upogibanju oblikovanih cevi, pogosto pomeni oblikovanje določenega polmera iz slepe. Večji je ta polmer, lažje je naša naloga, saj bo na ta način notranja votlina podvržena manjšim deformacijam (glej tudi članek Zaščitni asmol-polimerni trak za cevi).

Bodite pozorni! Curving okrogle in oblikovane cevi pod pravimi koti ne bodo delovale: zlom je skoraj zagotovljen. V ta namen običajno uporabljajo varjene spojke ali posebne adapterje, ki omogočajo povezovanje dveh ločenih segmentov.

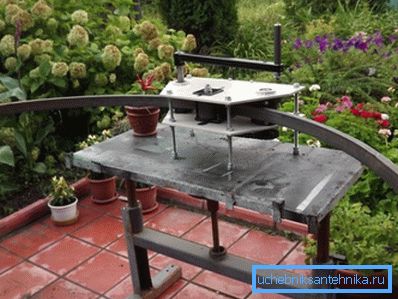

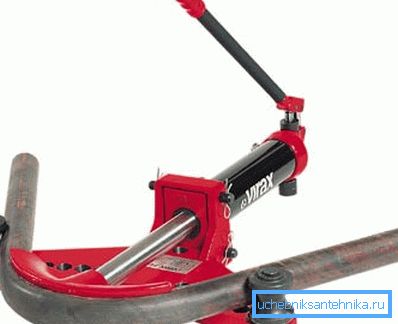

Če potrebujete izdelavo lokov dokaj redno, potem morate kupiti ročno ali stacionarno valjanje stroja. Gre za napravo z več valji, ki delujejo na obdelovancu, kar daje želeni obliki.

Navodila za delo na cevovodu so precej preprosta:

• Podrobnosti želene velikosti položite v stroj in jih pritrdite v nosilce.
• Vklopite električni motor ali začnite vrteti ročaj.
• Delovni valji premaknejo osi cevi v smeri krivine, medtem ko istočasno raztezajo eno od sten.
• Na nasprotni steni deluje šablonska krivulja, ki daje prazno želeno obliko.
• Da bi zmanjšali deformacijo notranje votline, se pogosto uporablja hidravlična stabilizacija: robovi dela so zaprti z vtikači in tekočina se črpal navznoter pod majhen tlak.

Da bi izboljšali učinkovitost vseh operacij, je treba upoštevati ta pravila:

• Počasnejši proces, manjša je nevarnost zlomov ali nenadzorovana deformacija delov.
• Med delom upoštevajte omejitve debeline stene in cevi, ki ustrezajo vašemu modelu stroja.

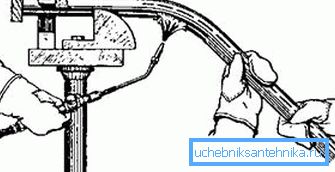

• Debele cevi so bolje zasukane v tovarni po predgretju: s povečanjem duktilnosti kovin se kakovost obdelave povečuje.

Cena gospodinjskih aparatov te vrste se začne s približno 100 USD. Zato je za ravnanje z majhno količino delov mogoče izposoditi napravo več dni ali uporabljati storitve delavnice.

Folk pravna sredstva

Metoda 2. Obrezovanje in varjenje

Vendar pa stroj za upogibanje cevi ni vedno. Zato se mora kateri koli mojster naučiti vnaprej, kako se s pomočjo običajnih orodij upogne profilne cevi doma.

Če celovitost notranje vdolbine za nas ni kritična, lahko uporabite kotni brusilnik in varilni stroj:

• Označujemo na delu, pri čemer poudarimo del, vzdolž katerega bo potekala krivilna linija.

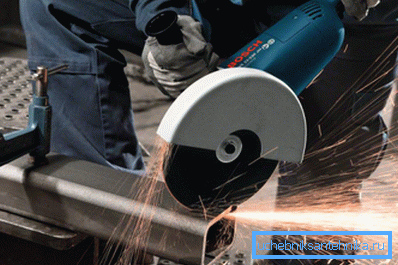

• Znotraj s pomočjo brusilnika z rezalno ploščo naredimo več kosov vsaj 3/4 odseka.
• Če držimo konce dela, oblikujemo krivino.

Nasvet! če je potrebno, presežek kovine zmanjša isto brusilko.

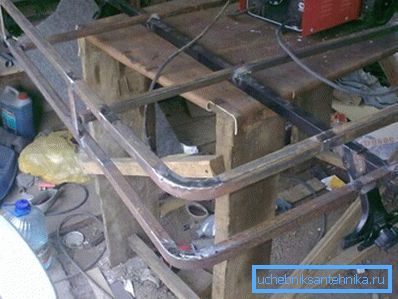

• V obdelovancu pritrdite obdelovanco in zvarite robove kosov.
• Ko se kovina ohladi, menjamo ploščo za mletje na brusilno kolo in obdelamo površino.

Metoda 3. Notranja pomlad

Če je ohranjanje neoporečnosti sten temeljnega pomena, potem, da bi izpolnili nalogo pred nami, morate z lastnimi rokami izdelati posebno vzmet:

• Jekleno žico prevažamo s premerom 4 mm. Bolj debele cevi, večja je žica.

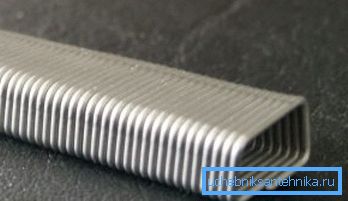

• Z uporabo celokupnega jeklenega bloka vijugamo kvadratno pomlad. Velikost strani kvadrata je izbrana tako, da nastala struktura zlahka preide v notranjo votlino cevi.
• Položite vzmet na območju zavoja, nato pa ogrevajte del z ventilatorjem.
• Z uporabo šablone ali okrogle plošče s primernim premerom oblikujemo lok. Istočasno bo notranja vzmet zaščitila del pred zlomom in ohranila svoj profil.

Ta tehnika je precej zamudna, saj proizvodnja vrelcev traja veliko časa in truda. Po drugi strani pa lahko elastični vložek večkrat uporabimo, tako da je opisana metoda zelo primerna za obsežna dela.

Metoda 4. Polnjenje s peskom ali vodo

Če pri roki ni primerne jeklene žice in je potreba po izdelavi loka iz cevaste gredice precej akutna, morate uporabiti eno od tehnik, ki vključujejo notranje polnjenje.

Tekočina se lahko uporabi kot polnilo:

• Pred zvijanjem profilne cevi iz bakra s tankimi stenami (včasih se uporabljajo v ogrevalnih sistemih) napolnimo votlino z vodo, ki tesno zapre oba konca.
• Po izlitju smo izdelek vzeli na hladno ali pa ga dali v zamrzovalnik. Počakamo, da voda popolnoma zamrzne.
• Z uporabo slepega ali šablona naredimo krivino cevi, po kateri odstranimo svečke in izcedimo vodo.

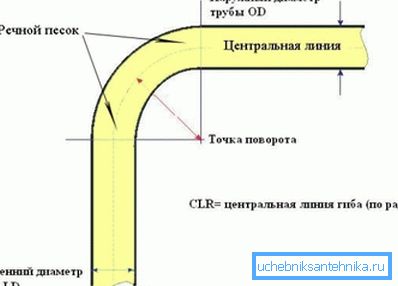

V topli sezoni, pa tudi pri obdelavi debelih sten, smo zamenjali vodo s peskom:

• Odstranite material, odstranite vso onesnaženje in nato temeljito žarite na ogenj.
• En rob roba zavrtimo z lesenim zamaškom.
• V vdolbino nalijemo suh pesek, ga temeljito stiskamo tako, da ga dotaknemo na tla ali delovno mizo.
• Namestite pluto na drugi del dela in opravite upogibanje. Če ne mudi, pesek zaradi vzdrževanja notranjega tlaka ne bo omogočil nastanka notranjega zloma.

Zaključek

Če vsaj občasno delate s kovino, potem morate biti seznanjeni s tem, kako ovijati profilno cev brez cevnega benderja. Vse opisane metode seveda ne bodo mogle v celoti nadomestiti kakovostne profesionalne opreme, ampak v kritični situaciji so sposobne rešiti problem, ki omogoča čim hitrejšo rešitev problema (glej tudi članek Deflector na cevi - kaj je in zakaj je potrebno).

Če želite podrobneje seznaniti s tehnologijo za obdelavo, priporočamo, da si ogledate video posnetek v tem članku.
