Kakšen premer cevi je treba izbrati za ogrevanje: opis
Pri ogrevanju v stanovanju ali v zasebni hiši, poleg materiala uporabljenih cevi, je treba upoštevati tudi dimenzije njihovih delov. Določajo količino tekočine, ki jo je treba prenesti za določeno časovno enoto, kar bistveno vpliva na učinkovitost celotne strukture. Nadalje bomo razpravljali o tem, kako najti ta kazalnik.
Razmerje med presekom cevovoda in prostornino tlaka v njem
Za začetek je smiselno, da razpade mito, da je debelejša cev, bolj intenzivno gibanje hladila v njej. S prekomernim povečanjem premera se lahko tlak v sistemu zmanjša do te mere, da ogrevanje v hiši ne bo v celoti. Da bi to preprečili, preberite naslednjo tabelo, ki navaja parametre hladilne tekočine za najpogostejše vrste cevastih izdelkov:
| Oglejte si cev | Potrošnja, m3/ h | Hitrost, m / s | Izguba glave, m / 100 m |
| Jeklo novo 133? 5 | 60 | 1.4 | 3.6 |
| Jeklo stari 133,5 | 60 | 1.4 | 6.84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110 ± 8,1 (SDR 13,6) | 60 | 2.41 | 4.8 |
| Jeklo novo 245-6 | 400 | 2.6 | 4.3 |
| Jeklo stari 245-6 | 400 | 2.6 | 7 |
| PE 100 225 × 13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225 ± 16,6 (SDR 13,6) | 400 | 3.85 | 4.8 |
| Jeklo novo 630-10 | 3000 | 2.85 | 1.33 |
| Jeklo stari 630-10 | 3000 | 2.85 | 1.98 |
| PE 100 560 × 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560 - 41,2 (SDR 13,6) | 3000 | 4.65 | 2.3 |
| Jeklo novo 820? 12 | 4.000 | 2.23 | 0.6 |
| Jeklo star 820-12 | 4.000 | 2.23 | 0,87 |
| PE 100 800 × 47,4 (SDR 17) | 4.000 | 2.85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4.000 | 3 | 0,69 |
Izbirne funkcije
Kako izbrati premer cevi za ogrevanje? Na začetku si oglejmo njihov opis.
Opis
Izbira premera cevi za ogrevanje se določi z naslednjimi značilnostmi:

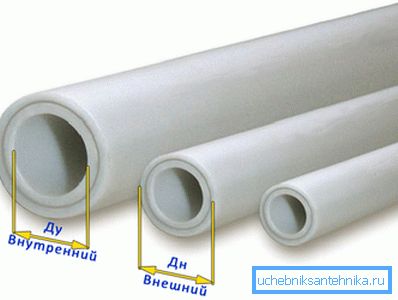

- Razdalja med notranjimi stenami - notranji premer cevi. To je najpomembnejši kazalnik, ki prikazuje pretočnost prihodnjega oblikovanja.
- Razdalja med zunanjimi stenami - zunanji premer. Razvrsti se v:
| Razred | Parameter, cm |
| Majhna | 0,5-10,2 |
| Povprečno | 10.2-40.6 |
| Veliko | 40,6 ali več |
- Pogojno prehod. Vrednost sekcije je zaokrožena in pretvorjena v palčne enote.
Razlika med zunanjimi in notranjimi premeri je debelina stene izdelka, kar vpliva na prenos toplote cevovoda.
Manj ali več
Po izračunih lahko vrednosti presegajo določen razpon, v katero smer je bolje odstopati: na večjo ali manjšo?
Strokovnjaki menijo, da je bolj smiselno uporabljati majhen odsek iz več razlogov:
- V cevovodu je manjša količina hladila, ki jo je treba ogreti. Tako se zmanjša strošek delovanja ogrevalnega sistema.
- Lažje je namestiti z roko.
- Znižanje stroškov tankih cevi v primerjavi z debelejšimi vzorci.
Nasvet: ne bi smeli natančno podcenjevati rezultatov izračuna, saj bo znatno zmanjšal učinkovitost ogrevalnega sistema in postal zelo hrupen.
Upoštevati je treba, da je idealna hitrost interval med 0,3 in 0,7 m / s.
Izvedba izračunov
Da bi razumeli bistvo procesa, upoštevajte na primeru iskanja optimalnega prereza ogrevalnih cevi, ki se nahajajo v sobi 20 m2.
Navodilo je naslednje:
- Najprej smo našli indikator potrebnega prenosa toplote. Če imajo stene izolacijo in strop ne presega treh metrov, potem za vsakih deset kvadratnih metrov potrebujemo 1 kW toplotne moči. Namestite v našo različico in dobite 2 kW.
- Nato dodamo potrebno dvajset odstotno rezervo, ki nas na koncu doda 2,4 kW.
Nasvet: Pri izračunu na spletu priporočamo uporabo kalkulatorja. Tak program lahko bistveno poenostavi nalogo in se izogne tipičnim napakam.
- Če obstajajo okna v sobi, dodajte isto število baterij z zmogljivostjo najmanj 1,2 kW. Ponavadi so postavljeni neposredno pod okenske odprtine.
Pomembno: vrednost moči lahko traja več, vendar v nobenem primeru manj, ker vaš sistem ne bo kos s svojo nalogo.
- V tabeli z notranjimi premeri najdemo dobljeno vrednost moči 2400 W. Tam vidimo, da so cevi z osmimi milimetrskimi premeri primerne za dani ogrevalni sistem. Hitrost tekočine bo enaka 0,6 m / s, hitrost pretoka - 105 kg / h in natančna toplotna moč - 2453 vatov.
Prav tako je dovoljeno uporabiti cevi s premerom deset milimetrov, nato se hitrost hlajenja zmanjša na 0,4 m / s, hitrost pretoka se poveča na 110 kg / h in kapaciteta se poveča na 2555 W.
Zaključek
Izbor premera cevi za ogrevanje je zelo pomembna naloga in učinkovitost celotnega sistema je odvisna od pravilnosti te faze. Preveč široki izdelki lahko prenehajo opravljati svoje funkcije v celoti, preveč tanki pa bodo delali neučinkovito in hrupno (glej tudi članek Zunanji premer cevi - vse kar morate vedeti o dimenzijah).
Zato je pri izračunu in odločanju treba upoštevati vse podrobnosti, da bi dosegli največji učinek. V članku so navedene vse informacije, ki so potrebne za to.
Na predstavljenem videu se lahko seznanite z dodatnimi materiali, ki neposredno vplivajo na obravnavano temo. Bodite previdni pri izračunu!
