Kakšne elektrode potrebujemo za varjenje cevi, profilov in

06-09-2018
Cevi

Obstaja napačno mnenje, da je kakovost zvarov odvisna samo od izvajalca, vendar je to daleč od primera, in vsak dober varilec razume, da elektrode za varjenje ogrevalnih cevi in ​​vodovodne opreme igrajo daleč od zadnje violine v teh delih.

Najprej je treba opozoriti, da so takšne prevodne palice lahko bodisi kovine ali nekovine, to je ogljika ali grafita, vendar v tem primeru druga vrsta nas ne zanima.

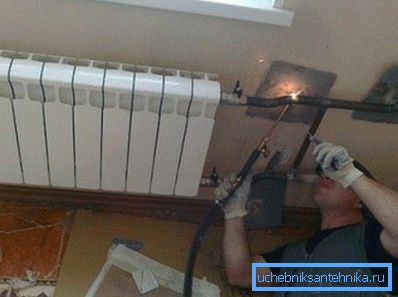

Dober varilec vedno ve, katere elektrode naj varijo cevi.

Oglejmo si, kakšni znaki lahko razlikujejo potrošno blago te vrste, kako jih bolje izbirati, video v tem članku pa bo prikazal tudi vizualne informacije o naši temi.

Kako se razlikujejo

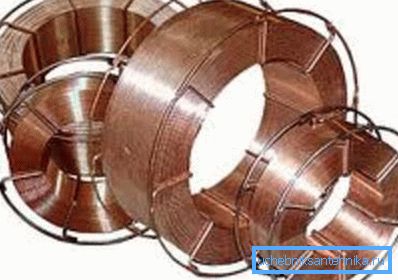

Na sliki je prikazana žica za varjenje

Elektrode iz kovine se lahko topijo in ne talijo. Prvi tip je lahko prevlečen z jeklenimi, litoželeznimi, bronastimi, bakrenimi ali aluminijastimi palicami, medtem ko se neprevlečene tkanine trenutno uporabljajo le v obliki žice (glej sliko zgoraj), ko se varilna dela izvajajo v okolju, ki varuje plin.

Notranji, toriirani, lantinirani in volfram so neplaščene vrste, zato je povsem naravno, da je njihova cena veliko višja.

Poleg tega so elektrode razvrščene po namenu, to je po tipu materiala, ki ga je treba obdelati. Za visoko ogljikovo jeklo po GOST 9467-75 je material označen s črko U za legirana in toplotno obstojna jekla - s črko T, medtem ko je za taljenje plasti - s črko T.

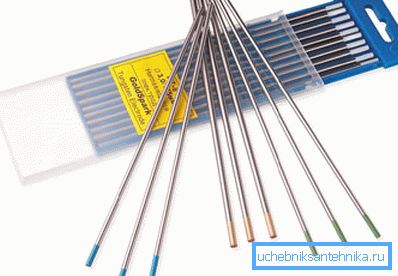

Volfram - TIGWIG

V večini primerov je na palicah prisoten premaz, vendar je tudi drugačen in ima lastno oznako po GOST 9466-75.

Tako na primer:

  • Tanka prevleka je označena s črko A (mednarodni format - A);
  • srednja - s črko C (mednarodni format - B);
  • debela - črka D (mednarodna oblika - R);
  • in še posebej debela - črka G (mednarodni format - C).

Poleg debeline sloja prevleke se razvrsti glede na vrsto:

  • A - kislo;
  • B - glavni;
  • C - celuloza;
  • R - rutil;
  • P - mešano.

Poleg tega je mešana plast lahko:

  • AR - kisel rutil;
  • RB - rutil;
  • RP - rutilna celuloza;
  • RJ - rutil, z dodatkom železovega prahu.

Opomba Zaradi varjenja v različnih položajih se elektrode razvrstijo v različne tipe. Torej so lahko za spodnji položaj navpičnega navzdol-navzgor, vodoravni in spodnji v čolnu. Prav tako navodilo implicira palice za kateri koli položaj.

Do cilja. Vrste materialov

Varjenje z visokotlačnim plinskim cevovodom
  • Ogljikova in nizkonapetostna strukturna jekla. V tem primeru je lahko začasna natezna trdnost do 60 kgf / mm ali 600 MPa.
  • Vrste iz visoko legiranega jekla, ki so opremljene s posebnimi lastnostmi.
  • Konstrukcijsko jeklo, kjer se uporablja obločno varjenje. Tukaj bo začasna natezna trdnost že večja od 60 kgf / mm ali 600 MPa.
  • Površinska površinska obdelava kovin, ki ima posebne lastnosti.
  • Litoželezni.
  • Neželezne kovine. (Glej tudi članek Kanalizacija v koči: funkcije.)

Podrobnosti o pokritju

Različni premazi
  • A - kislinska ali kisla prevleka. Sestavljen je iz železovih oksidov iz mangana in silicija.
  • B - glavna stvar. Vsebuje kalcijev fluorid in kalcijev karbonat. Varilna dela s pomočjo takšnih elektrod se izvajajo z enosmernim tokom izmenične polarnosti.
  • C - celuloza. Vsebuje moko in druge organske sestavine, ki so namenjeni ustvarjanju plinske zadrževalne lupine med varjenjem.
  • R - rutil. Vsebuje rutil, kot glavno sestavino, pa tudi druge mineralne in organske sestavine. Poleg zaščite plinov lahko takšne komponente znatno zmanjšajo pljuskanje pri proizvodnji šiva.

Opomba Pri uporabi gospodinjstev (ogrevanje, okvirji) je vse bolj enostavno, ker se v vseh primerih običajno uporablja elektroda z glavnim premazom (B), katerega premer je odvisen od debeline kovine. Na primer, če vas zanima, kakšne vrste elektrod za varjenje profilne cevi, nato pa upoštevajte tanko steno profila (1,0-1,5 mm), uporabite 2 mm prečni prerez. Glede na varjenje (transformator ali pretvornik), boste sami izbrali potrošni material (za izmenični ali enosmerni tok).

Stopnja porabe

Navpična povezava brez robov za robove

Za vgradnjo ogrevanja so lahko stopnje porabe elektrod pri varjenju cevi drugačne, odvisno od spajanja varjenih ogrevalnih cevi in ​​vrste zvara, toda najpogosteje se bomo ukvarjali samo s navpičnim sklepom brez robnikov.

Stena. Debelina v mm Teža taljenja v kg Elektrode v skupinah v kg
II III IV V VI
3 0.107 0,194 0,207 0,220 0,233 0,346

Poraba elektrode pri varjenju cevi na meter zavaja

Dimenzije cevi v mm Teža taljenja v kg Elektrode v skupinah v kg
II III IV V VI
23-3 0,008 0,014 0,015 0,016 0,017 0,015
32-3 0,011 0,019 0,020 0,021 0,023 0.024
38-3 0,012 0,022 0.024 0,025 0,027 0,028
45-3 0,015 0,027 0,029 0,030 0,032 0,034
57-3 0,919 0,034 0,036 0,039 0,041 0,043

Poraba elektrode pri varjenju cevi za 1 joint

Opomba Na splošno so elektrode vseh vrst razvrščene med eno izmed skupin varilnih materialov. Poleg teh so tudi polnila, žice, zaščitni plini in polnilni tokovi.

Zaključek

Kot ste opazili, obstaja veliko vrst elektrod, vendar če želite kuhati ogrevanje v hiši z lastnimi rokami, morate nemudoma nagibati materiale za visoko legirana in barvana jekla ter litega železa.

Poleg tega debelina sten ogrevalnih cevi praviloma ni manjša od 2 mm, zato je potrebna palica 3 mm. Poleg tega lahko uporabite tudi elektrodo za vse položaje, s povprečno grobo prevleko (C) vrste, kislino (A) ali osnovno (B), za ogljik in jekla z nizko vsebnostjo ogljika.
