Kakšne so ogrevalne cevi in ​​kako so vgrajeni

Odvisno od materiala lahko vse ogrevalne cevi razdelimo v tri velike skupine: kovino, azbestno cement (krizotilni cement) in polimer, čeprav ima vsaka od kategorij svoje lastnosti in lastnosti. Vsak od navedenih vrst je lahko bolj ali manj primeren na tak ali drugačen način, kar je usklajeno z mestom in načinom vgradnje, pritiskom in seveda z željo kupca. Imeli bomo priložnost razpravljati o splošnih značilnostih takšnih strukturnih materialov.

Komunikacijski materiali

Metal

• Za ogrevalne sisteme s katerim koli pritiskom se uporabljajo cevi iz različnih kovin, med katerimi so lahko črno in nerjavno jeklo, litoželezo, baker in aluminij.
• Pomembne so tudi kombinacije dveh materialov, na primer jeklenega aluminija ali jeklenega bakra ali bimetala.
• Če govorimo o moči, bo na prvem mestu gotovo jeklo, toplotna prevodnost - aluminij in na praktičnost - bimetalni sistemi.
• Bimetali se ne uporabljajo za avtoceste in konture - tu lahko uporabimo črno in nerjavno jeklo, lito železo in baker. Vsi ti materiali (razen nerjavečega jekla) imajo eno resno pomanjkljivost za azbestno cement in polimere - občutljivost na korozijo ali oksidacijo.

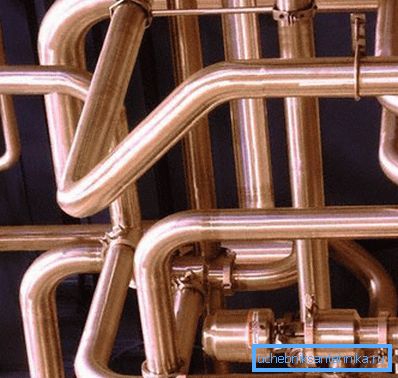

• Kljub temu, če govorimo o glavnih cevovodih, tam najpogosteje najdemo črno jeklo in litega železa, baker pa se bolj uporablja za prostore, še posebej, ker je cena precej visoka.

Opomba! Zelo učinkovito, zlasti za hiše v državi, ogrevanje po zraku skozi cevi, kar je mogoče za peči, kot so buleryan. Sama peč je zelo ekonomična zaradi sekundarnega pregorevanja goriva, visok koeficient toplotnega prenosa pa je dosežen zahvaljujoč jeklenim cevovodom, prepletenim okoli njega.

Azbestni cement

Za najbolj ekonomična ogrevalna omrežja se morda lahko imenuje krizotilna cementna cev - ne potrebuje močne izolacije, ker ima dovolj nizko toplotno prevodnost. Poleg tega je njegova hitrost deformacije pri segrevanju 12-krat manjša od tiste iz jekla, zato je za namestitev drago kompenzirano sklopke. Zaradi svoje sestave azbestni cement ne tvori organskih rastlin, zato se prepustnost ali hidravlični upor praktično tam ne zmanjša.

Hkrati navodila za azbestno-cementne cevi ugotavljajo njihovo krhkost (kljub okrepitvi) - med prevozom se bojijo močnih udarcev in udarcev. Pri nameščanju tovrstnih cevovodov je obvezno opraviti dva vizualna pregleda - ena po raztovarjanju na rovu, druga pa po polaganju. Priključitev se izvede z enakimi spojkami z gumijastimi tesnili.

Tehnopolimeri

• V zadnjih letih se polimerne cevi vse bolj uporabljajo za ogrevalne sisteme ali njihove kroge, ki vedno bolj nadomestijo različne kovinske analoge.
• Morda je del takšne priljubljenosti povezan z dejstvom, da jih je enostavno sestaviti z lastnimi rokami, kar to uporabljajo mnogi lastniki in prihranijo denar za privabljanje strokovnjakov (varilci).
• Polietilen in polipropilen spadata v kategorijo polimerov, vendar bomo podrobneje govorili o tem spodaj.

Opomba V dokumentaciji namesto polnega imena gradiva je pogosto mogoče najti svojo okrajšavo. Tako je polietilen označen kot HDPE / LDPE ali preprosto HDPE / LDPE (nizek in visok tlak), HDPE / LDPE (mednarodna različica) in polipropilen PP ali PPR (mednarodna različica).

Pregled polimernih izdelkov

Polietilenska in kovinska plastika

Med polietilenskimi cevmi nas zanima predvsem LDPE (prepleteni PE) in kovinski laminat - se ne uporabljajo za radiatorske kroge, vendar jih pri vgradnji sistema talnega ogrevanja ni mogoče izogniti.

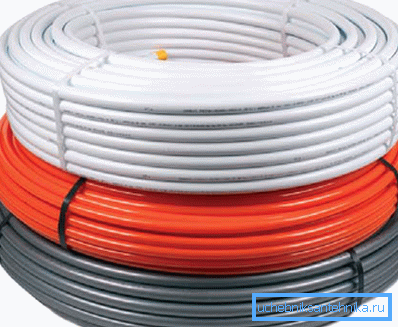

• V ta namen je mogoče uporabiti prečno vezano PE s premerom 16 mm - nominalni tlak je dovoljen do 10 barov in maksimalna delovna temperatura je do 110 ° C.
• Takšne značilnosti kažejo, da se cevi lahko uporabljajo pri vseh samostojnih kotlih in tudi če je hladilno sredstvo dobavljeno iz centralnega ogrevanja.

Bodite pozorni! Ta shema se lahko izvaja samo z avtonomnim ogrevanjem. Za povezavo toplega dna z običajno baterijo pomeni nevarnost, da dobite globo in nezadovoljstvo sosedov.

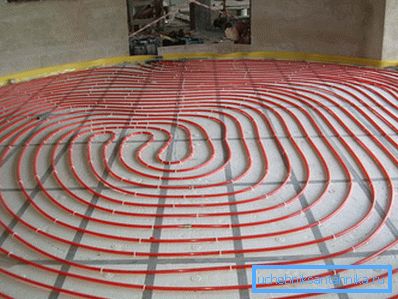

• Pomanjkljivost takega polimera lahko imenujemo njena nezadostna togost - kot je znano, se kontura položi na estrih, nato pa se zlije z drugo plastjo raztopine in če med takšno operacijo cev ni napolnjena z vodo, se lahko deformira.
• Pritrditev na podlago se izvaja s posebnimi trakovi, s pomočjo katerih je primeren za vzdrževanje določenega tlaka in razdalje od stene, tako da podstavek pod njim ne povzroča poškodb.

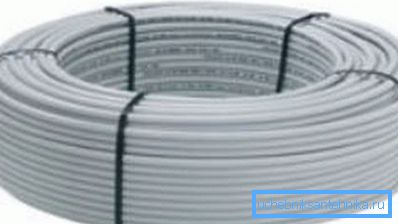

Z enakim uspehom se uporablja tudi kovinsko laminat za talno ogrevanje, poleg tega pa večina vodovodarjev raje to gradivo, PE - bolj je primerno, da ga položite in poleg tega so stroški laminata na kovini nekoliko nižji od LDPE.

• Taka cev ima tri glavne plasti - notranji del LDPE, srednji - iz aluminijaste folije in zunanjega - iz HDPE. Vsi morajo biti povezani z lepilom (za kakovostne izdelke).
• Če potrebujemo ostre ovine, ki se pri polaganju s kačo ne morejo izogniti, se na cev postavlja kos jeklene vzmeti (20-25 cm), katerega notranji premer je več milimetrov večji od cevnega odseka, to je 18-20 mm.
• Ta pomlad je potisnjen na mesto krivine in postopoma, saj je položen, se potisne naprej do konca.
• Ko je potrebno namestiti termometer na ogrevalni cevi, to ni v tleh, temveč na distribucijskem vozlišču, ki je najpogosteje vgrajen v steno.

Priljubljeni modeli

Če želite ugotoviti, kateri izdelki so primerni za ogrevalni sistem in ki niso, bo spodnja tabela pomagala:

Povzetek PPR

Za krogotok radiatorjev (vključno s to je lahko enocevno ogrevalno vezje) se uporabljajo modifikacije polipropilena RN20 in RN25, čeprav je slednja v glavnem namenjena za te namene.

Dejstvo je, da delovna temperatura za RN20 doseže 80 ° C, kot je razvidno iz zgornje tabele, optimalni način konvekcijskega kotla pa je 60-80 ° C, zato tukaj ni nobenih kršitev.

Ampak še vedno, če menite, da bo delovna (konstantna) temperatura vezja presegla 80 ° C, potem seveda bolje uporabite RN25.

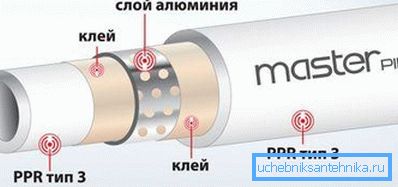

Opomba V RN 25 aluminijasta folija ni nameščena na sredini stene, temveč je bližja površini, kar bo oviralo varjenje. Zato ga odstranite tako, da uporabite brivnik za odstranjevanje zgornjega sloja in folije. Prav tako je treba opozoriti, da je za krogotok radiatorja na računu termostat na ogrevalni cevi mogoče namestiti na kateremkoli mestu, ki je za vas primerno.

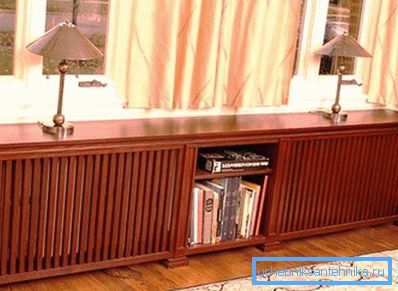

Če vas zanima kako zapreti ogrevalni sistem, lahko za to kupite v trgovini ali pa si sami, kot na vrhu, dekorativne rešetke, ki ne prikrivajo samo radiatorjev, ampak (če je potrebno) in cevi. PPR je pritrjen na steno s kovinskimi nosilci ali plastičnimi sponkami.

Zaključek

Če se odločite za namestitev PPR v steno - prednosti in slabosti so očitne, čeprav tehnološko ni pomembno za vezje. Prednost je, da preprosto odstranite cev iz pogleda, ne da bi pri tem izgubili toploto. Toda negativno stran je težko poklicati, razen da povečanje delovne intenzivnosti med namestitvijo vezja. Videoposnetek v tem članku bo pomagal podrobneje razumeti to težavo.
