Kanalizacija in drugi elementi mestne kanalizacije

Večina ljudi, ki so daleč od vodovodne, vedo o mestnih odplakah samo, da se navpična cev v kopalnici imenuje riser, kanalizacija pa je nekaj nerazumljivega, kar je skrito v vrtinah. Danes se bomo morali seznaniti z napravo odpadnega sistema - od notranjega ožičenja do čistilne naprave. Začnimo torej.

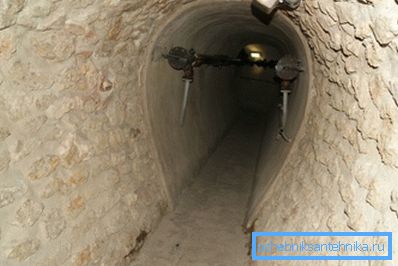

Eden od eksponatov kanalizacijskega muzeja v Parizu je mesto starega zbiralca.

Notranji sistem

Začnimo z delom sistema za odstranjevanje odpadkov, ki se nahaja v stenah hiše.

Comb

Kaj je kanalizacijski glavnik?

To je ime notranje napeljave. Ime je dobilo ime, ki je značilno za apartmaje s sosednjo kopalnico in kuhinjo: tri pipe na vodoravni cevi (za pomivalno korito, umivalnik in kopel) resnično spominjajo na glavnik.

V zadnjem stoletju, do približno 80-ih, je bil tradicionalni material za glavnik cevi iz litega železa in litega železa. Žareče povezave so udarili s kabolom (antiseptično impregnirano organsko vlakno) in zamazali s cementno malto. Manj pogosto je bila za zapečatenje spojin uporabljena tesnilna staljena žvepla.

Upoštevajte: pri odstranjevanju takšnih spojin z lastnimi rokami jih je treba segreti s sušilcem za lase, gorilnikom ali ventilatorjem. Delo se izvaja samo v plinski maski ali respiratorju. Navodilo je povezano z dejstvom, da so hlapi izključno korozivni: lahko povzročijo paralizo dihanja.

V domovih, zgrajenih konec prejšnjega stoletja, prevladujejo trdni PVC glavniki. V današnjih novih stavbah je kanalizacijski sistem v stanovanjih večinoma iz istih PVC cevi; vendar je sedaj postala nacionalna ekipa in deluje na vtičnicah z gumijastimi obroči. Skupaj s PVC se uporablja polipropilen in, redkeje, polietilen.

Moderna plastična glavica.

Risers

Combs, ki se nahaja nad drugim apartmajih, združuje kanalizacijo. Razvoj uporabljenih materialov je bil nekoliko krajši kot v prejšnjem primeru: iz litega železa so graditelji takoj prešli na montažno plastiko.

Dvižnik je opremljen s popravki - lopute za čiščenje kanalizacijskih blokad.

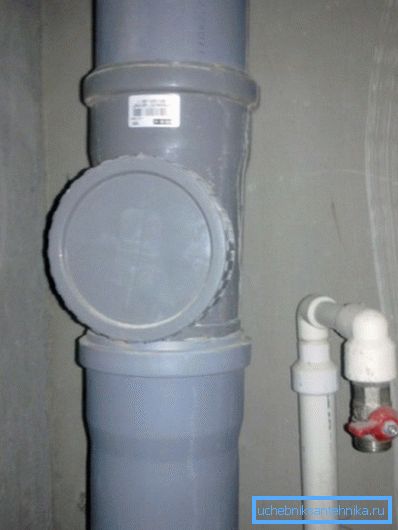

Montažna rezervoar z revizijo za čiščenje blokad.

Razporeditev popravkov se normalizira; morajo biti navzoči:

  • V prvem nadstropju stavbe;
  • V zgornjem nadstropju;
  • Ko tla v hiši več kot pet - vsake tri nadstropja.

Od zgoraj so odprti; to zagotavlja prezračevanje kanalov. Primerno je kombinirati več dvižnih kanalov s skupnim ventilatorjem.

Lezhnevka

Kanalska strešna ploščad je vodoravna cev, ki združuje več dvižnih vodov in prehaja v iztočnico v vodnjaku. Njeno polaganje se izvaja s konstantnim nagibom po celotni dolžini v smeri gibanja odplak. Kontrasti niso dovoljeni: postali bodo mesta stalnih blokad.

Nagib je odvisen od premera cevi:

Premer Nagib, centimetri na meter
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0.8

Kot pri dvižnem vodu je potrebno redno čiščenje strešnega načrta stanovanjske stavbe.

Namestijo se revizije ali, bolj udobno, poševni čepi s pipami, usmerjenimi proti gibanju odtokov:

  • Kotni (če ni mogoče očistiti krivine z drugo revizijo ali črto);
  • S premerom drsne postelje 100-150 mm - vsakih 15 metrov;
  • S premerom 200 mm - vsakih 20 metrov.

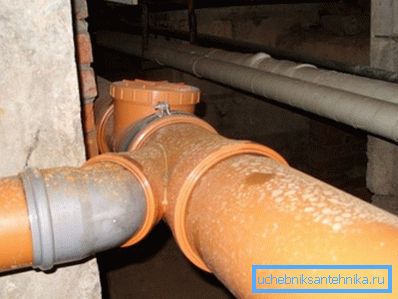

Revizija na neposredni strani dna postelje.

Sprostite v vodnjak

Konča se z drogom. Sprostitev se prilega tleh pod stopnjo zmrzovanja. Njegov začetek je nujno opremljen s čopičem ali revizijo za čiščenje.

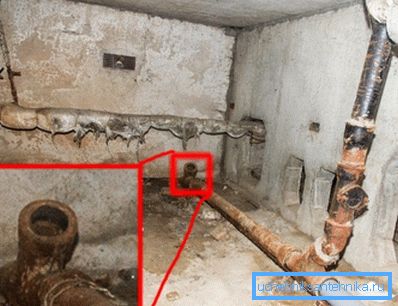

Tee pred izpustom.

Največja dovoljena hitrost sproščanja od revizije do vrtine je omejena s premerom:

Premer Največja dolžina
50 mm 8 m
100 mm 12 m
150 mm in več 15 m

Za polaganje v tleh se praviloma uporablja cev iz litega železa. Njena cena je opazno višja od cene katere koli vrste plastike; vendar je togost obroča prav tako veliko višja: zmanjšanje tlaka pod težo avtomobila ne bo povzročalo škode.

Dovod kanalizacije, zbiralec

No

Stene kanala za kanalizacijo so ponavadi armirani betonski obroči s šivi in ​​sponkami, ki so vgrajeni v malto, zaradi česar se lahko spustijo vanj brez dodatne opreme. Pokrov - loputa iz litega železa; spodnji - betonski pladenj.

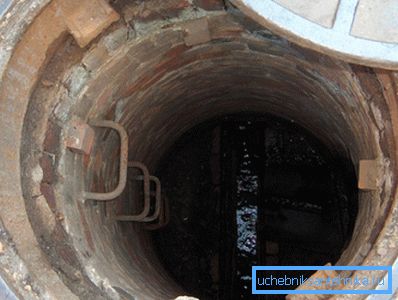

Vendar to ni edina možnost. Na fotografiji - stari vodnjak z opečnimi stenami.

Ker je enostavno uganiti, se vodnjaki vzdolž stanovanjske zgradbe nahajajo ravno nasproti prodajnih mest. Med njimi so povezani s cevjo iz litega železa velikega premera (200-300 mm), položene na spodnjem nivoju ali rahlo višje (pri diferencialnih vrtinah, ki kompenzirajo naklon območja).

Pomembno: pri globokih vodnjakih se lahko kopiči metan in drugi plini, ki nastanejo v procesu organskega razpada. Sami se ne štejejo za zelo strupene; vendar lahko najmanjša količina kisika v zraku povzroči zadušitev in celo izgubo zavesti. Ko je potrebno čiščenje izdaje ali pladnja.

Vse odtočne cevi od hiše do zbiralnika so opremljene z odprtinami. Korak med njimi in v tem primeru je odvisen od premera cevi.

Premer Največja razdalja med vodnjaki
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

Zbiralec

Z enostavnimi izrazi je zbiralec debela cev, ki v kanalizacijsko postajo prenaša odtoke celotnega mesta ali posameznih območij.

Katere materiale lahko uporabite za gradnjo?

  • Najstarejši od trenutno delujočih zbiralcev so zgrajeni iz opeke..
Razvaline opečnega kolektorja.
  • Večina sedanjih konstrukcij je izdelana iz armiranega betona.. Poleg gradnje montažnih struktur, izdelanih iz obročev, so monolitne čistilne naprave pogosto zgrajene v velikih mestih s svojimi ogromnimi količinami odpadnih voda: opaž je napolnjen z betonom na mestu.
  • Nazadnje, velike plastične cevi postajajo priljubljene v zadnjem času.. Problem nizke togosti prstov je rešen z njihovim pritrditvijo. Da valovita površina ne ustvari blokade, je cev izdelana v dveh slojih z gladko notranjo površino.

Kako se povezujejo kanalizacija in odplake posameznih mikroregij? S pomočjo istega vrtinca: omogoča pregled samega zbiralnika in, po potrebi, čiščenje sesalnih cevi.

V tistih redkih primerih, ko teren ne dovoljuje pretoka kanalizacije s težo, se gradi tlačni kanalizacijski sistem. Med gradnjo se uporabljajo proizvodne fekalne črpalke in polietilenske tlačne cevi: če depresurizacija gravitacijske cevi ne povzroči resnih posledic, potem nesreča na kanalizaciji s prekomernim pritiskom, ki jo razumete, sploh ne bo okrasila mesta.

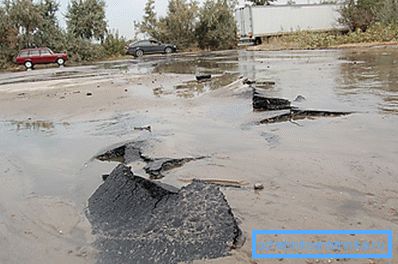

Posledice nesreče na tlačnem razdelilniku.

Zaključek

Upoštevali bomo našo znanje s kanalizacijskim sistemom, čeprav nekoliko površnim. Kot vedno, video v tem članku ponuja bralcu dodatne informacije. Uspehi!
