Kanalizacijska cev: uporaba, regulativne zahteve,

Kaj je to - kanalizacijska cev? Zakaj je to potrebno? Ali obstajajo predpisi, ki urejajo njegovo strukturo? V katerih primerih in kako lahko upravljate brez pravice navijača? Ugotovimo to.

Kaj je to?

Kanalizacija je odsek kanalizacijskega sistema, ki služi ne za gibanje odtokov, temveč za prezračevanje. Preprosto povedano, cev povezuje kanalizacijo z atmosfero.

Zakaj potrebuješ?

Obstajata dva razloga.

1. Kot v vseh drugih navpičnih cevah je v kanalizacijski dvižnik potisnjen potisk. Povečanje pritiska v zgornjem delu domačega kanalizacijskega sistema seveda vodi do dejstva, da zrak v prostore z odprtimi spoji začne prodirati v prostore. Ta zrak ne diši kot vrtnice.

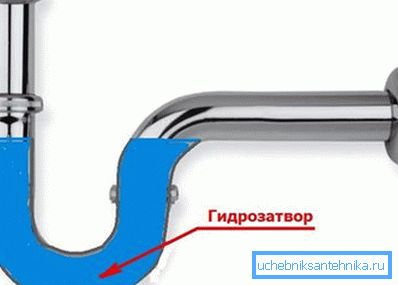

Opomba: vsaka sanitarna naprava je opremljena z vodnim ventilom. Z izpustom umivalnika ali prho zraka ne bo minilo; Vendar pa sklepi kolena sifona in cevi za kanalizacijo (notranji sistem odpadne vode) niso vedno zapečateni.

1. Pri odvajanju v odbojki (istočasno spiranje v dveh straniščih na dvižnem vodu, odvajanje vode iz več kopeli itd.) Pogosto pride do situacije, ko je dvižnik poln. Pred pretokom vode nastane zračna sprednja stran s prekomernim pritiskom; ta zrak se oddaja z revizijami kletne odplake v stanovanjski zgradbi ali skozi kanalizacijo kanaliziranega septičnega bazena, greznice itd. Toda za maso vode, ki se premika navzdol, se ustvari vakuum, ki sesanje vode iz sifonov prekine delovanje vodnih vrat. Zvok mokrega WC-ja ali ponoja sama po sebi ne daje radosti veselja; ko prednjače val arom - dvakrat neprijeten.

Oba problema uspešno rešita preprost skakalec med zgornjo točko odpadnega sistema in atmosfero. Nastali vonj povzroča neprijetne vonjave, da zapustijo hišo skozi kanalizacijo; pri odvajanju odbojke se zrak vpije skozi.

Regulatorni dokumenti

V trenutni regulativni dokumentaciji je razporeditev cevi za lijak prizadeta najmanj dvakrat.

SNiP 2.04.01-85

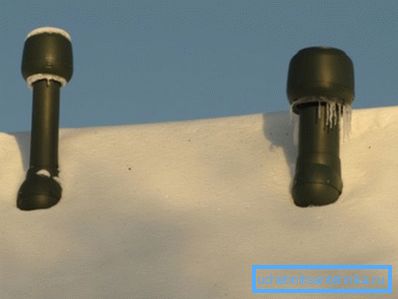

V skladu s točko 17.18 SNiP 2.04.01-85 je treba prezračevati gospodinjske ali industrijske odplake. Prezračevanje je skozi risers; izpušni del se izprazni skozi prezračevalno gred ali skozi streho. Kakšna naj bo višina dvižnika?

Najmanjša razdalja od izpušnega dela dvižne naprave do bližnjega odprtega balkona ali okna je 4 metra. S tem, kar je povezano z navodili - mislim, ni potrebno razlagati.

SP 40-107-2003

Kodeks gradbenih pravil SP 40-107-2003 v odstavku 4.8 posebej ločuje primer izkoriščane strehe. Po njegovem mnenju mora izpušni del dvižnega voda biti vsaj tri metre; vendar lahko namesto opreme preprosto kombiniramo štiri ali več dvižnih naprav v tehničnem delu ali podstrešju.

Avtorjeva opomba: v tem primeru bodo z enim ali dvema dvigaloma izpustili salvo, drugi pa bodo dejansko izpolnili vlogo lijaka za njih. Vendar pa se ne morejo izogniti od moči, ki je nastala v stojnicah: najmanjša kršitev tesnosti na vsakem sklepu - in diši se bodo prodirali v sobe v zgornjem nadstropju.

Pravila

Kako natančno naj bodo cevi ventilatorja nameščene?

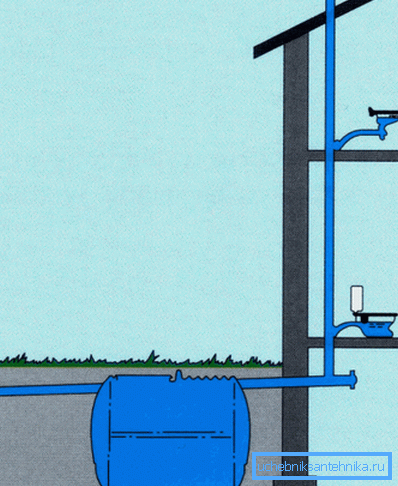

1. Prehod premera (najprej - spuščanje v izpušni del cevi) je nezaželen. Pri zmanjšanju premera od 110 do 50 mm se pretočnost dvigala zmanjša za približno 5-krat; morda ne bo dovolj za kompenzacijo padca zračnega tlaka.

1. Vodoravni odseki cevi so položeni z enakim nagibom kot kanalizacijski sistem - 2 cm na linearni meter. Nagib bo preprečil nastanek zastojev vode in zraka.
2. Kanalizatorji, ki se odpirajo v podstrešje, so slaba ideja. Ne gre le za vonjave: mokro izhlapevanje bo poslabšalo izolacijo, izolacijo vlije z vlažnostjo in povzroči gnilobo sistema.

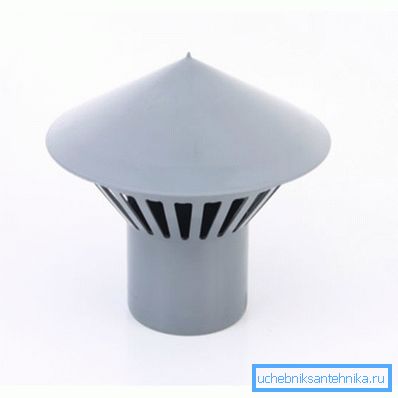

3. Bolje je zagotoviti ventilatorsko stojalo z deflektorjem (aka gliv ali dežnik). Zahvaljujoč deflektorju, deževnica in smeti ne pridejo v dvigalo; v vetrovnem vremenu, hkrati povečuje vlek v cevi, s čimer je prezračevanje učinkovitejše. Cena dežnika za 110-milimetrsko cev je od 120 do 200 rubljev.

Izjeme

Ali je mogoče brez prezračevanja kanalizacijskega sistema?

Tukaj so standardna priporočila:

• Načrtovanje in gradnja hiš brez lijaka je dovoljeno le, če gre za eno- ali dvonadstropno zgradbo.
• Hkrati v hiši ne sme biti več kot en WC in ena kopel.

In tukaj je seznam primerov, v katerih je celo z majhnim številom talnih oblog potrebnih ventilatorskih cevi.

• Če je WC in kopel ločena na različnih nadstropjih.
• Če je kanalizacijski sistem položen s cevjo s premerom manj kot 100 milimetrov (če želite biti pošteni, morate povezati stranišče s to cevjo, morate imeti resna razvojna odstopanja).
• Če je hiša zgrajen bazen.

• Če je lokalna čistilna naprava za odstranjevanje odpadkov hermetična (tipičen primer biološke postaje za globinsko čiščenje).

Poseben primer

Prebivalci zgornjih nadstropij pogosto popolnoma razstavijo kanalizacijo nad tie. Strogo rečeno, to ni mogoče storiti: vse spremembe v konfiguraciji inženirskih komunikacij bi se morale zgoditi z blagoslovom stanovanjskih in gospodarskih delavcev, ki jih seveda ne bodo nikoli dali. Vendar pa ostaja dejstvo: popravilo v stranišču včasih spremlja odstranitev neuporabljenih, z vidika lastnika stanovanja, cevi.

Kaj storiti, če je ta operacija že privedla do precej predvidljivih rezultatov - stabilen vonj odplak v vseh stanovanjih v zgornjih nadstropjih vzdolž riserja?

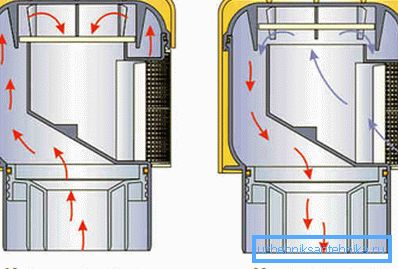

Najpreprostejša rešitev problema je kanalizacijski odvodni ventil. Kaj je to? Konstruktivne rešitve so lahko drugačne, zato ne opisujemo mehanizma dela, temveč funkcionalnosti naprave.

Na kratko, gre za napravo, ki omogoča zrak samo v eni smeri. V normalnem načinu je prisoten zgornji del dvižnega voda zaradi nadtlaka; vendar kanalizacijski ventil ne dopušča nasičenega zraka z vonjem in vlago za vstop v prostor. Vakuum, ustvarjen v dvižnem vodu pri izpustu iz salvo, bo ventil odprl in sesal v zraku.

Koristno je: ventili (vakuumski) ventili so izdelani v dveh velikostih - 110 in 50 mm. Slednje se uporabljajo za posamezne naprave in za cevi za kuhinjo v nekaterih hišah starih projektov.

Opomba: vakuumski ventil ni panacea. Diši v apartmajih na dvižnem pultu ne bo le s popolnim tesnjenjem celotne povezave. Torej, vse povezave sifonov in trakov s cevmi nujno dobijo manšete.

Nasveti

Avtor, ki temelji na svojih izkušnjah, bo dovolil dodati nekaj pripomb k standardnim priporočilom.

Hiša z dvema straniščema in kopalnicama - ena kopalnica na vsakem nadstropju - odlično je delovala eno leto brez ventilatorja. Smrki niso opazili. Strogo sinhrono izplaknite dve WC školjki - redek dogodek; Kad ali tuš s sodobnimi odtočnimi rešetkami s precej majhno zmogljivostjo, več kanalizacije ne bo preplavilo.

Pri načrtovanju lokacije ventilatorja, morate vsekakor upoštevati prevladujočo smer vetra. Diši se lahko na razdaljo, kjer je v SNiP 2.04.01-85 predpisano več kot 4 metre.

Izpušni del dvižne naprave ne smete delati znatno dlje, kot ga zahtevajo predpisi.

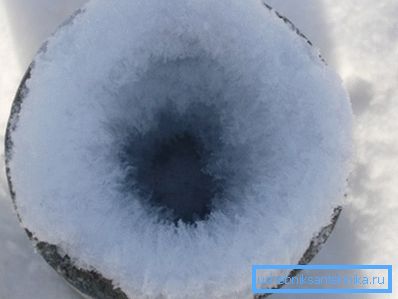

Čim daljša je cev, manj verjetno je, da se ogreva vzdolž celotne dolžine vlažnega in toplega zraka, ki se dviguje od hiše. In na hladnih stenah bo neizogibno zamrznila led, postopoma zmanjšala razdaljo do nič. V stanovanjskih zgradbah je pomemben del zimskih pritožb prebivalcev ravno vonj odplak, ki se je pojavil zaradi ledenih prometnih zastojev.

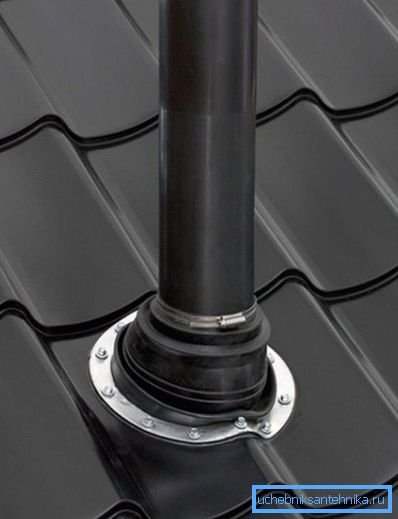

V zasebni hiši, pri nameščanju kanalizacijskih sistemov z lastnimi rokami, se lahko odpre ventilator ne le preko strehe, temveč tudi prek katerekoli gobice. To bo bistveno poenostavilo njegovo hidroizolacijo.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri oblikovanju ali nadgradnji lastnega kanalizacijskega sistema. Kot vedno, video v tem članku vsebuje dodatna tematska gradiva. Uspehi!
