Kje in kako se uporablja 325-milimetrska cev
Glede na proizvodno tehnologijo jeklena cev 325 lahko varimo ali brezšivno s debelino stene 6 mm, 8 mm in 10 mm (razred jekla 17G1S) - izbira materiala je odvisna od predvidenega notranjega tlaka. Za cevi spiralne šive je značilna majhna debelina stene, za brezšivne cevi pa je možna le debela stena (GOST 20295-85)
Spodaj bomo govorili o nekaterih značilnostih takega gradbenega materiala in vam tudi predstavili tematski video v tem članku.
Splošno znanje
Opomba Jeklene 325. cevi se najpogosteje uporabljajo za ogrevanje, vodovodne cevi, naftne in plinske cevovode in jih lahko namestimo pod zemljo, na tla in po zraku. Poleg tega se uporabljeni material lahko uporablja kot ohišje za betonske pilote ali vertikalne podpore za drenažne sisteme, reklamne oglasne table in tako naprej.
Storitve za prodajo

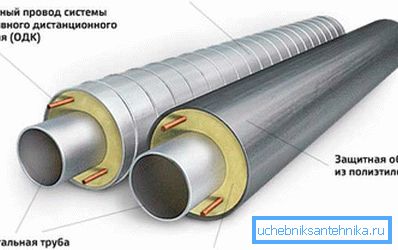

- Da bi povečali življenjsko dobo, tovarne, ki prodajajo proizvajalce, nudijo takšno storitev kot izolacija jeklenega cevovoda - to pa ne samo podaljša življenjsko dobo, temveč zagotavlja varnost, kar je pomemben dejavnik pri oblikovanju, kot zahteva katera koli navodila.
- Premaz cementa-peska (CPP) lahko služi kot zunanji izolacijski material za čevlje, komolce in celotno avtocesto.
- Poleg tega je lahko notranja cementna peska izolacija (CRI) za čevlje, veje in celoten cevovod kot celota lahko služi kot cementno pesek premaza.
- In končno, zelo ojačana izolacija (VUS), ki je sestavljena iz treh plasti in ščiti olje in plinovod od korozije in mehanskih poškodb. Seveda je cena MAS najvišja.

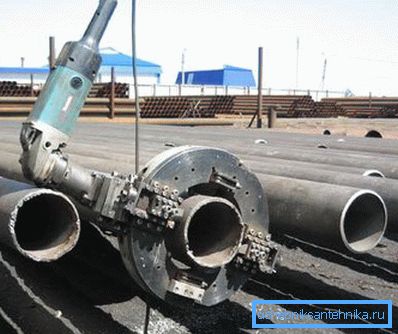

- Stožčasti končni del (posnetje) dosežemo z rezanjem za 45 °, čeprav je lahko drugačen kot, odvisno od ergonomskega, tehnološkega ali dekorativnega namena, lahko pa je tudi nov in 325 cevi. razdeljen na tri kategorije: plin-kisik, zračna plazma in mehansko rezanje.
- Najpogostejša, pa tudi najdražja je mehanska metoda in se izvaja na cevnih napravah na posebni opremi.
- Toda plin-kisik in metoda zračne plazme se uporabljajo na terenu. To je neposredno na mestu namestitve. Običajno se ta metoda uporablja za konstruktivne spremembe pri projektih in pomanjkanje časa. To vrsto dela z lastnimi rokami lahko izvaja samo visoko usposobljen varilec.
Druge značilnosti
| Premer (mm) | Debelina stene (mm) | GOST | Jekleni razred | Dolžina od-do (m) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Vroče valjane brezšivne cevi

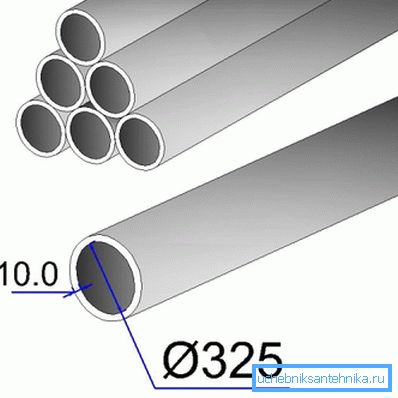

Opomba Da bi določili težo cevi 325x6 ali težo cevi 325x8 (in drugi), morate maso enega tekočega števila pomnožiti po dolžini.
| Debelina stene (mm) | 6 | 7 | 8 | 9 | 10 | 12 |
| Masa tekočega števca 325. cevi | 47.2 | 54.9 | 62,54 | 70.14 | 77.68 | 92.63 |
| Število metrov na tono materiala | 21.19 | 18.25 | 15.99 | 14.26 | 12.87 | 10.8 |
Masna miza na meter

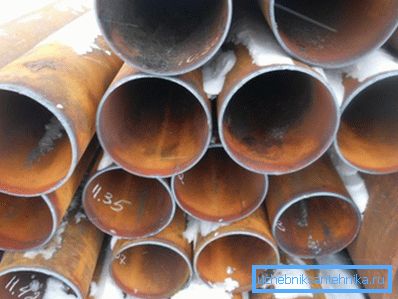

Opomba Druga teža cevi 325-8 mm bo odvisna od tega, ali je nov primer, obnovljen ali star. Razlika je seveda nepomembna in ne vpliva na tehnične pogoje, vendar je kljub temu.
Hladno valjanje

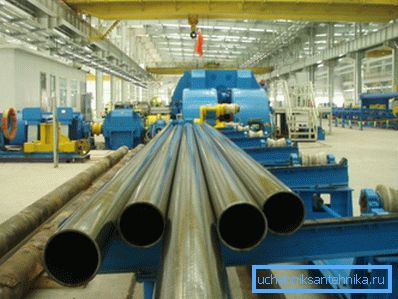

Hladno valjanje cevi se izvaja na edinem mlinu pilgerja tipa KPTR 350-8 - to je za brezšivne hladno valjane izdelke z zunanjim premerom od 140 mm do 325 mm. Za proizvodnjo se uporablja nerjavno, ogljikovo in legirano jeklo z določeno natezno trdnostjo 1000 MPa, izmerjeno v hladnem stanju kovine (izvedite, kako so cevi pobarvane).
Povsem naravno je, da izdelki, valjani na preciznem mlinu, vsebujejo zelo natančne geometrijske parametre in enako debelino stene, poleg tega pa velja tudi za kakovost zlitine.
Proizvodnja cevi na preciznih strojih omogoča uporabo takšnih izdelkov ne le za prevoz različnih tekočin in plina, temveč tudi v kemični industriji, ladjedelništvu in celo v letalski in vesoljski tehnologiji. HLTR 350-8 ima obremenitev praznih robov, ki se napolnijo v deformacijsko cono s končno postajo, pogon je nameščen spredaj, z desno ali levo izvedbo.
Celotna sestava opreme za valjanje vključuje celo vrsto strojev, odgovornih za operativni postopek. Te vključujejo delovno stojalo s tri rolete in pogon za njeno gibanje, opremo za odsek krmiljenja s preklopom vzvoda, vmesnim in sprednjim vložkom, eno mizo za nakladanje in drugo za sprejem končnih izdelkov, naprave za zbiranje in hranjenje mazivnega olja ter napravo za zaščito.

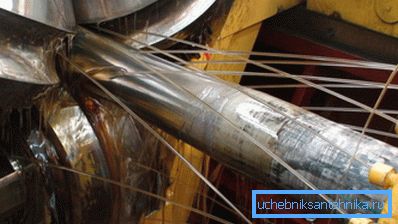

Za okrogle cevi in visoko kakovostno proizvodnjo je potreben stojalo s tremi valji, ki na izhodu zmanjša lakirano površino obdelovanca. Takšna naprava sestoji iz gibljivega okvirja, ki je zasnovan za valjalno silo in kalibracijo ter premično kaseto, na kateri so nameščeni delovni valji.
Mazalno hlajenje (hladilno sredstvo) se napolni v deformacijsko cono iz šob na razpršilcih, ki se nahajajo na obeh straneh kletke.
Krmilni mehanizem je zasnovan za impulzno gibanje cevi med prehodom kasete med odpiranjem valjev. Impulzno dovajanje predelanega materiala ter odstranitev vložka se izvedejo s servo pogonom, kjer je način delovanja nastavljen z električnim krmilnim sistemom.
| Ne. P / p | Pomen | Merska enota | Parametri |
| 1 | Največji zunanji premer obdelovanca s tolerancami plus, ne več kot | mm | 360 |
| 2 | Debelina obdelovanca | mm | 5-40 |
| 3 | Dolžina obdelovanca | m | 2.5-8 |
| 4 | Toleranca zunanjega premera obdelovanca | mm | ± 1,0 |
| 5 | Toleranca debeline stene obdelovanca, ne več | % | ± 12,5 |
| 6 | Bulge gredica | mm / m | 2 |
| 7 | Zunanji premer končne cevi | mm | 140-325 |
| 8 | Končana debelina stene cevi | mm | 3-32 |
| 9 | Največja dolžina končane cevi | m | 25 |
| 10 | Površinska obdelava Ra končana cev | um | 0.8 |
| 11 | Toleranca debeline stene končne cevi pri zmanjšanju debeline stene najmanj 50%, ne več | % | ± 6,0 |
| 12 | Dovoljeno odstopanje zunanjega premera končne cevi | mm | ± 0,7 |
| % | ± 0,2-0,3 | ||
| 13 | Dolžina moči | mm | 1600-1700 |
| Dolžina delovne kasete | 1100 | ||
| 14 | Delovni prostor za valjčni kaliber | mm | 950 |
| 15 | Največja hitrost zabojnika | dva vožnja / min | 45 |
| 15.1 | Hitrost obratovanja zabojnika | dva vožnja / min | 30 |
| 16 | Hitrost prehrane | mm | 2-25 |
| 17 | Število virov na cikel | 2 | |
| 18 | Angle vrtenja, nič več | ° | 35 |
Tehnične značilnosti hladno valjanih
Zaključek
Na koncu lahko rečemo le, da smo dali le splošne značilnosti 325. cevi in na kratko, na splošno rečeno le o metodi hladnega valjanja, kot enega najbolj natančnih. Ampak vedno lahko izberete material, ki ga naredi druga metoda, če ne potrebujete visoke natančnosti (glej tudi članek Nenadne cevi - preučujemo vse vrste in njihove značilnosti).
