Koaksialna cev za plinski kotli

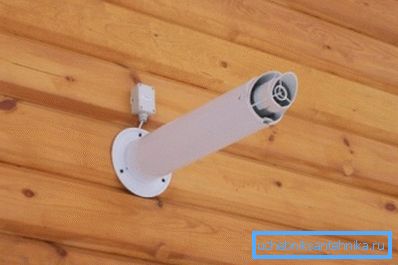

Neodvisno ogrevanje z uporabo plinskega kotla je možno le z ustrezno odstranitvijo izpušnih plinov iz njega. Vendar ni vedno mogoče namestiti cevi, ki poteka skozi streho, zato je bil za stenske naprave razvit koaksialni dimnik.

To je omogočilo zmanjšanje dolžine dimnika, ne da bi pri tem motilo potiskanje, poleg tega pa je bilo mogoče odstraniti tudi izdelke zgorevanja skozi zunanjo steno stavbe. Ta naprava zasluži podrobneje govoriti o tem.

Namen

Delo plinske opreme za ogrevanje je treba organizirati tako, da so nastali produkti izgorevanja učinkovito izpraznjeni zunaj, poleg tega pa je tudi stalni dostop do svežega zraka do območja gorilnika.

Danes se zdi primerno, da v večnadstropne stavbe montiramo stenski ali talno ogrevalni kotel s koaksialnim dimnikom, ki omogoča reševanje tega problema z majhnimi finančnimi izdatki in preureditvijo prostora.

Po pravilih požarne varnosti je izpušni sistem dimnih plinov skozi prezračevalne kanale v stanovanjskih zgradbah prepovedan. Obstajajo tudi težave pri dostopu do potrebne količine svežega zraka, potrebnega za popolno zgorevanje goriva.

Namen koaksialnega dimnika je uspešno rešiti ta dva problema hkrati. Hkrati pa je njegova namestitev poenostavljena s potrebo, da se na nosilni steni zgradbe udari samo ena luknja.

Gradbeništvo

Kaj je koaksialni dimnik?

Ta naprava je sestavljena iz dveh vezij:

• prvi prikaže proizvode zgorevanja plinastega goriva;
• drugi je namenjen za dovajanje zahtevane količine svežega zraka v zgorevalno komoro.

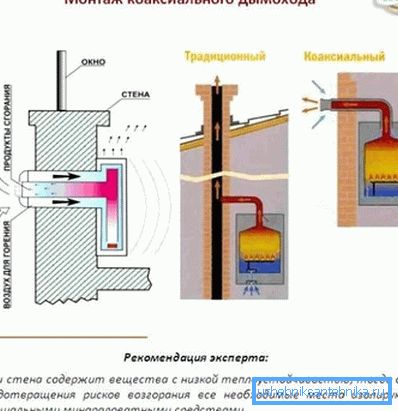

Sestavljen je iz dveh cevi različnih premerov, vstavljenih v drugo. Dim se izprazni skozi osrednji kanal, sveži zrak teče skozi vrzel med njimi.

Če pogledate prerez tega dimnika, vidimo dva kroga, med katerimi je majhna razdalja, katere vrednost je konstantna po celotni dolžini konstrukcije. Enaka shema velja za zavoje in druga okovja, ki se uporabljajo med namestitvijo.

Glavni material za vodoravno ali navpično koaksialno dimnik je jeklo:

• pocinkana - cena je najbolj dostopna, vendar ima omejeno življenjsko dobo;

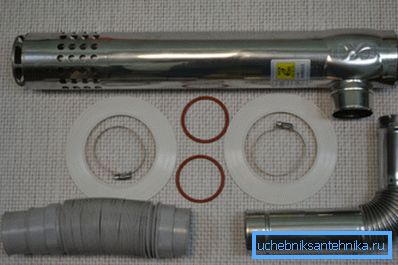

• nerjavno povečuje življenjsko dobo naprave.

Najboljši material za dimnike te vrste se šteje za jeklo, ki lahko upira snovi, ki vsebujejo kisline. To je neposredno povezano s proizvodi izgorevanja goriva, ki imajo v svoji sestavi zelo agresivne kemične spojine. Slednji lahko poškoduje nezaščiteno površino konstrukcije.

Kaj je koaksialni dimnik

Sistemi za odvod dima vključujejo naslednje strukturne elemente:

• koaksialna cev;
• revizijska naprava, namenjeni vzdrževanju dimnika;
• rezervoar za zbiranje kondenzata, ki nastajajo zaradi prehoda dima skozi sistem;
• koaksialni podaljšek cevi, katerega dolžina ne sme biti večja od 3 m;
• tee, če morate priključiti 2 napravi;
• kolena in kolena, potreben za priključitev dimnika na kotel in priključitev vodoravnih in navpičnih delov;
• zaščitna naprava in dekorativni pokrovi, ne dovoli vetra, da ugasne plamen;

Nasvet: če uporabljate vodoravno vgradnjo dimnika, dodajte električni ventilator za izpušne pline v sistem, ki zagotavlja stabilno vleko.

Prednost naprave

Strokovnjaki pravijo dobre karakteristike takih dimnikov. Zagotavljajo tudi varno delovno okolje za opremo plina.

Danes obstaja več podjetij, ki so specializirani za proizvodnjo takih izdelkov. Mnogi dobavljajo svoje izdelke na domačem trgu plinske opreme. V nadaljevanju bomo upoštevali pozitivne strani koaksialnih dimnikov:

Skupščina

Priporočamo, da se v stanovanje ali zasebno hišo z lastnimi rokami ne vključite v plinsko kotlovsko opremo. Če želite to narediti, obstajajo posebna certificirana strokovna podjetja, ki ne bodo le namestila, temveč tudi vzela opremo pod garancijo.

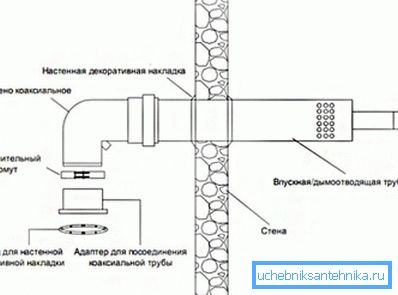

V nadaljevanju upoštevamo pravila, ki jih je treba upoštevati pri nameščanju koaksialnega dimnika:

1. Navodilo omogoča namestitev cevi v vodoravni, navpični položaj in pod kotom. V prvem primeru mora namestitev zagotavljati najmanjši naklon (od 3?) K zbiralcu kondenzata.

Nasvet: ta sistem zahteva ventilator, ki lahko zagotovi normalno vleko.

1. Vertikalni koaksialni dimnik za plinski kotel se uporablja predvsem v primeru, ko ni mogoče vzdrževati regulativnih razdalj do plinovoda, oken in drugih predmetov. Treba je opozoriti, da bo tak sistem zahteval velike finančne naložbe.
2. Najmanjša razdalja od tal do izhoda dimnika (če je nameščena v prvem nadstropju) je 1-1,5 m. Dimnik je prav tako nameščen nad ogrodjem tudi 1,5 m.

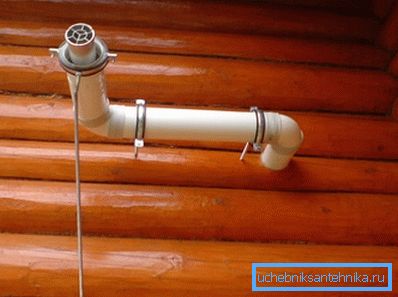

3. Namestitev dimnika se lahko izvede z največ dvema vrtljivima kolenoma.

1. Razdalja do okna mora biti najmanj 600 mm (v vseh smereh in ravninah), do plinskih cevi - več kot polovica premera dimnika.

Obstajajo tudi druge posebne zahteve, ki jih lahko odkrije le strokovnjaki, še posebej številne odtenke pri montaži kolektorjev kondenzata in revizijskih naprav. Priporočamo, da zagotovite varno in zanesljivo obratovanje opreme za ogrevanje plina, da zaupa namestitev strokovnim ekipam.

Zaključek

Neodvisno ogrevanje omogoča neodvisno uravnavanje porabe plina in zagotovitev stanovanja ali hiše z visoko kakovostno toploto.

Veliko vlogo pri tem igra koaksialni dimnik, zahvaljujoč temu, da je nastajanje sistemov uspelo, produkti zgorevanja, ki se izpodrinejo skozi podporno steno zgradbe. Delo s plinsko opremo se šteje za nevarno, zato zaupa njihovo učinkovitost strokovnjakom. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
