Kovinske polimerne cevi: spoznajte prednosti in slabosti

Cevi iz kovinskega polimera so vrsta kompozitnih cevi, ki jih lahko sestavljata več komponent hkrati: polimerna cev, mrežni kovinski okvir ali ojačitvena plast iz aluminijaste folije.

Obstaja veliko klasifikacij te vrste šob, ki se lahko razlikujejo v materialih, proizvodni tehnologiji, pa tudi v predvidenem namenu in tehničnih parametrih.

Polimerno telo cevi je izdelano iz termoplastov. Okvir mora biti sestavljen iz prečnih in vzdolžnih elementov. Vzdolžni elementi so razporejeni koncentrično glede na šobo, prečni tisti z določenim nagibom pa preprosto zaviti na vzdolžne tlake in s tem oblikujejo spirale.

Glavne aplikacije

Obseg takšnih cevi je precej širok.

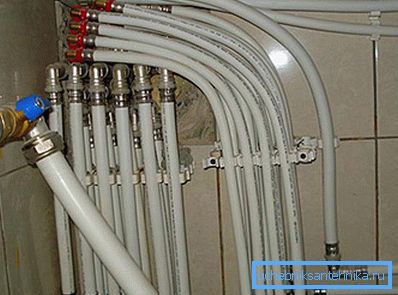

1. Zrcalne cevi s premerom do 40 milimetrov, ki so ojačane z aluminijasto folijo, se običajno uporabljajo v sektorju stanovanj in gospodarskih javnih služb, in sicer v vodovodnih, ogrevalnih in kanalizacijskih sistemih.
2. Odtočne cevi večjih premerov kovinskih polimerov se uporabljajo predvsem za polaganje cevovodov, kot tudi procesne cevovode, ki se uporabljajo za transport različnih korozijskih medijev (alkalij, kislin in izdelkov z visoko koncentracijo soli).

1. Ta vrsta cevi se uporablja v podzemnih in kupnih izpustih redkih zemeljskih in neželeznih kovin.
2. V zadnjem času se šobe uporabljajo v sistemu pnevmatskega transporta in hidrotransporta.
3. Kot trdna podpora zgradbam se ti elementi uporabljajo v pomorski infrastrukturi.

Vrste osnovnih kovinskih polimernih cevi

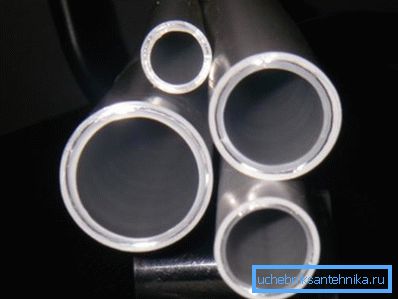

Najprej je treba opredeliti glavne vrste tistih cevi, ki so ojačane z aluminijasto folijo. Material za te elemente je polietilen tipa PERT in PEX, ki se obdeluje s posebno metodo ekstrudiranja.

Debelina aluminijaste folije je le nekaj desetin milimetra, folija je varjena skupaj z uporabo posebnega ultrazvočnega varjenja.

Tehnični parametri

Večplastne cevi iz kovinskega polimera imajo številne kazalnike kakovosti, med katerimi je treba omeniti naslednje:

• trdnost z aluminijasto folijo;
• visoka oprijemljivost polimera s kovinsko podlago;
• majhna površinska hrapavost šobe;
• okroglost okvirja in enakomerna porazdelitev polimera po celotnem obodu tako na zunanji kot v notranji plasti;

Koristi

Izdelki, ojačeni z aluminijasto folijo, imajo številne nesporne prednosti:

• visoke stopnje korozije in kemične odpornosti;

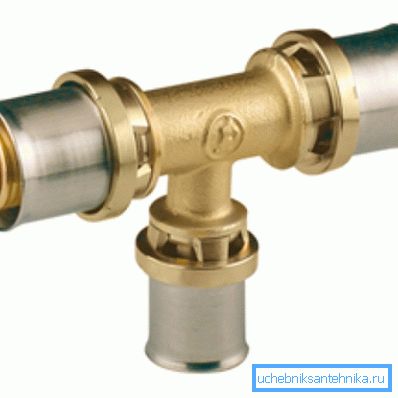

• enostavnost vgradnje in zanesljivost cevnih povezav;
• velik temperaturni razpon. Gre za ponavljajoče zamrznitev do +95 stopinj Celzija;
• visoka fleksibilnost, pa tudi sposobnost vzdrževanja določene oblike, vključno z ukrivljenimi.

Slabosti

Med slabostmi so:

• velika verjetnost mehanskih poškodb;
• odpornost na nizko temperaturo;
• nizka utrujoča trdnost, zlasti za cevi PEX.

Nasvet! Upoštevajte, da morajo cevi, ki so namenjene ogrevalnemu sistemu, dodatno potrditi. V tehnični dokumentaciji je treba navesti odpornost proti prodiranju plinov.

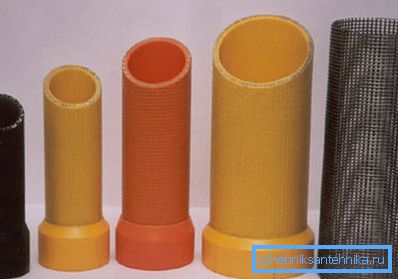

Cevi iz kovinskega polimera, ojačene s togim okvirjem

Proizvodna tehnologija te vrste cevi ima lahko neznatne razlike. Splošna stvar je prisotnost ojačevalnega okvirja, ki je posebej izdelan iz posameznih elementov, vključno z žicami in trakovi, odlikuje pa ga togost.

Avtomatizirano proizvodno linijo lahko sestavljajo naslednje tehnološke komponente:

• ekstruder, ki se uporablja za obdelavo polimera;
• poseben varilni stroj, ki je potreben za varjenje kovinskega okvirja;
• hladilni sistem zunanje in notranje stene cevi;
• sodoben nadzorni sistem glavnih geometrijskih parametrov cevi;
• Posebna vlečna naprava za vlečenje cevi vzdolž transporterja;
• rezalna naprava, ki vam omogoča rezanje izdelkov z zahtevano dolžino;
• valjčna miza, odgovorna za premik končnih vzorcev.

Navodila za izdelavo teh izdelkov vključujejo več osnovnih korakov. Vzdolžni elementi se nenehno premikajo vzdolž proizvodne linije, gibanje se izvaja s posebno vlečno napravo.

Prečna ojačitev se navije na vzdolžne elemente z določeno frekvenco. V tistih krajih, kjer se preseka prečna, tj. Obročasta in vzdolžna ojačitev, so cevi varjene (s kontaktno metodo).

Bodite pozorni! Za izvedbo te vrste varjenja se uporablja edinstvena cilindrična valjasta elektroda.

Že varjeni okvir vstopi v ekstruzijsko votlino, ki je že napolnjena s staljenim polimerom. Za oblikovanje notranjega premera cevi z zelo visoko kakovostjo površine, to je z nizkimi kazalniki hrapavosti, se v proizvodnji uporablja polirni trn, ki ima avtonomno hlajenje.

Postopek hlajenja se izvede, ko cev preide tvorni tulec.

Med kazalniki kakovosti kovinskih polimernih cevi, ki so ojačane s togim mrežnim okvirjem, lahko razlikujemo:

• posebna trdnost kovinskih elementov cevi;
• trdnost vseh zvarjenih spojev okvirjev;
• majhna hrapavost notranje površine šobe;
• enakomerna porazdelitev polimera okoli oboda.

Ta vrsta šob ima nekaj nespornih prednosti:

• visoka trdnost;
• odpornost proti koroziji in kemični napad;
• majhna teža;
• dovolj dolgo obdobje delovanja.

Te cevi imajo številne pomanjkljivosti, ki jih je treba omeniti tudi:

• zapletenost v proizvodni tehnologiji;
• majhna prožnost;
• zmanjšanje lastnosti moči med povečanjem in zmanjšanjem delovne temperature.

Cena teh dveh vrst je nekoliko drugačna, zato je izbira odvisna od drugih parametrov. Kovinski izdelki združujejo visoko trdnost in kemično odpornost, kar vam omogoča, da z lastnimi rokami ustvarite kanalizacijske in ogrevalne sisteme.

Zaključek

Danes se vsepovsod uporabljajo cevi iz kovinskega polimera. Cevovodi iz kovinskih polimerov se lahko uporabljajo več desetletij. Za povečanje kemične in korozijske obstojnosti cevovodov, prevlečenih s posebnimi rešitvami za galvanizacijo.

Moč takšnih cevi je večkrat višja od polimernih, kar je doseženo zaradi posebnega ojačevalnega kovinskega okvirja. V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
